Qui troverai tutte le parti e i disegni disponibili di “Bosch 0611240061 (GBH5400)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

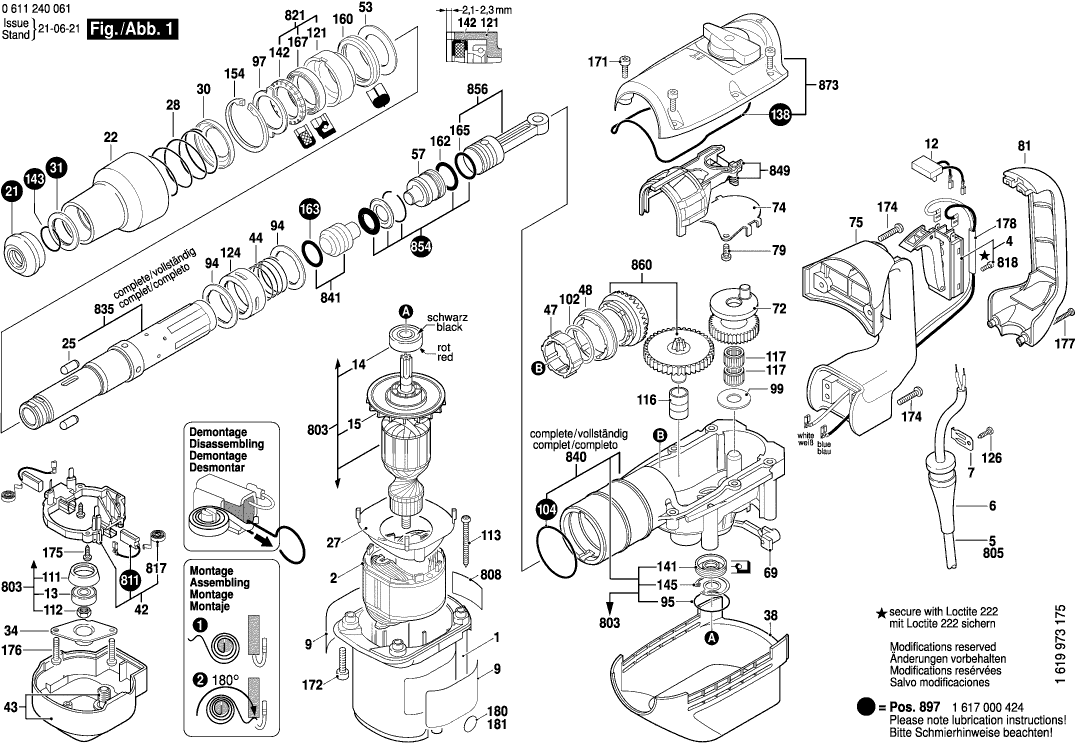

Disegni tecnici di Bosch 0611240061 (GBH5400)
Elenco parti di Bosch 0611240061 (GBH5400)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Campo 230V | ||||
| 2 | 1614220122 | 34.82 | 42.48 | |
| Interruttore | ||||
| 4 | 1617200109 | 31.42 | 38.33 | |
| OCCHIELLO | ||||
| 6 | 1610703053 | 2.40 | 2.93 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302018 | 1.49 | 1.82 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1611110D85 | 2.08 | 2.54 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 1607328052 | 4.18 | 5.10 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1610900026 | 11.37 | 13.87 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1610905041 | 10.90 | 13.30 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 15 | 1616610085 | 2.86 | 3.49 | |
| Tappo protettivo | ||||
| 21 | 1610508038 | 8.35 | 10.19 | |
| Manicotto di Protezione | ||||
| 22 | 1610591025 | 18.94 | 23.11 | |
| Dispositivo di arresto | ||||
| 25 | 1612300034 | 3.44 | 4.20 | |
| Anello deflettore d'aria | ||||
| 27 | 1600591032 | 2.86 | 3.49 | |
| Molla compressione | ||||
| 28 | 1614621000 | 2.86 | 3.49 | |
| Disco di supporto | ||||
| 30 | 1610505002 | 2.86 | 3.49 | |
| Disco di supporto | ||||
| 31 | 1610251006 | 5.81 | 7.09 | |
| Flangia OS 400 EQ | ||||
| 34 | 1610516013 | 1.49 | 1.82 | |
| Cappuccio di Copertura BLU | ||||
| 38 | 1615190098 | 12.82 | 15.64 | |
| PORTA-SPAZZOLA | ||||
| 42 | 1614336041 | 27.81 | 33.93 | |
| Custodia del ventilatore | ||||
| 43 | 1615500303 | 9.67 | 11.80 | |
| Molla compressione | ||||
| 44 | 1614617003 | 2.18 | 2.66 | |
| Manicotto del ingranaggio | ||||
| 47 | 1610300064 | 6.73 | 8.21 | |
| Manicotto della frizione | ||||
| 48 | 1616334012 | 4.94 | 6.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 51 | 1616333041 | |||
| Disco di supporto | ||||
| 53 | 1610290068 | 3.44 | 4.20 | |
| Percussore | ||||
| 57 | 1618710074 | 23.90 | 29.16 | |
| Staffa di ritenuta | ||||
| 69 | 1610099004 | 2.52 | 3.07 | |
| Ruota dentata eccentrica | ||||
| 72 | 1616317064 | 67.98 | 82.94 | |
| Ruota dentata eccentrica | ||||
| 72 | 1600A014S8 | 43.12 | 52.61 | |
| Piastra di guida | ||||
| 74 | 1611921001 | 2.40 | 2.93 | |
| Maniglia TSC 55 | ||||
| 75 | 1619P10300 | 21.30 | 25.99 | |
| Vite a testa ovale Torx 4x30 | ||||
| 79 | 1613435015 | 2.18 | 2.66 | |
| Piastra di maniglia | ||||
| 81 | 1615132079 | 10.90 | 13.30 | |
| Maniglia ausiliaria M10 | ||||
| 84 | 160202507H | 10.90 | 13.30 | |
| Morsetto di Supporto | ||||
| 85 | 1618040074 | 4.94 | 6.03 | |
| Vite a testa martello M8x40 MM | ||||
| 86 | 1613490002 | 4.18 | 5.10 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 87 | 1611316019 | 4.18 | 5.10 | |
| Rondella di Attrito | ||||
| 94 | 1610102056 | 2.86 | 3.49 | |
| Anello O | ||||
| 95 | 1610210173 | 2.08 | 2.54 | |
| Anello di bloccaggio | ||||
| 97 | 1610031005 | 3.44 | 4.20 | |
| Disco di supporto | ||||
| 99 | 1610102059 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 102 | 1610102057 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 102 | 1610102058 | 1.49 | 1.82 | |
| Anello O | ||||
| 104 | 1610210160 | 3.44 | 4.20 | |
| CUSCINETTO | ||||
| 111 | 1610290064 | 1.49 | 1.82 | |
| Dado esagonale | ||||
| 112 | 1613300008 | 2.40 | 2.93 | |
| Vite della piastra | ||||
| 113 | 1613435009 | 1.49 | 1.82 | |
| Anello interno TID 18 | ||||
| 116 | 1610311017 | 6.73 | 8.21 | |
| Assemblea di aghi rotanti | ||||
| 117 | 1610913029 | 4.18 | 5.10 | |
| CUSCINETTO | ||||
| 121 | 1610328019 | 14.94 | 18.23 | |
| Boccola a flangia KS 60 E | ||||
| 124 | 1619P10303 | 4.94 | 6.03 | |
| KRAAGBUS | ||||
| 124 | 1619P18399 | 2.18 | 2.66 | |
| Vite a testa ovale Torx 4x30 | ||||
| 126 | 2603490022 | 1.00 | 1.22 | |
| Disco di tenuta | ||||
| 138 | 1611015053 | 11.37 | 13.87 | |
| Guarnizione labiale dell'albero rotante | ||||
| 141 | 1610290066 | 9.67 | 11.80 | |
| Guarnizione labiale dell'albero rotante | ||||
| 142 | 1610290069 | 5.81 | 7.09 | |
| Anello di ritenzione | ||||
| 143 | 1614601021 | 7.46 | 9.10 | |
| Anello di bloccaggio | ||||
| 145 | 1610119012 | 2.40 | 2.93 | |
| Anello di bloccaggio | ||||
| 154 | 2916660023 | 4.94 | 6.03 | |
| Anello di smorzamento | ||||
| 160 | 1610210161 | 2.86 | 3.49 | |
| Anello O | ||||
| 162 | 1610210163 | 5.81 | 7.09 | |
| Anello di tenuta | ||||
| 163 | 1610290065 | 8.35 | 10.19 | |
| Anello O | ||||
| 165 | 1610210079 | 5.81 | 7.09 | |
| Guarnizione labiale dell'albero rotante | ||||
| 167 | 1610283033 | 6.73 | 8.21 | |
| Vite a testa ovale Torx 4x30 | ||||
| 171 | 1613435016 | 2.08 | 2.54 | |
| Vite a testa ovale Torx 4x30 | ||||
| 172 | 1613435013 | 2.08 | 2.54 | |
| Vite a testa ovale Torx 4x30 | ||||
| 174 | 1613435012 | 2.08 | 2.54 | |
| Vite della piastra | ||||
| 175 | 2912401018 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 176 | 1613435012 | 2.08 | 2.54 | |
| Vite della piastra | ||||
| 177 | 1603435051 | 2.08 | 2.54 | |
| Cavo di connessione | ||||
| 178 | 1604412069 | 7.46 | 9.10 | |
| Tubo di Grassa 30 ML | ||||
| 661 | 1615430010 | 5.96 | 7.27 | |
| Custodia del motore | ||||
| 801 | 1619P10299 | 21.30 | 25.99 | |
| Indotto | ||||
| 803 | 1614011083 | 136.48 | 166.51 | |
| Cavo di alimentazione | ||||
| 805 | 1617000723 | 27.81 | 33.93 | |
| Targhetta | ||||
| 808 | 160111A3H5 | 2.40 | 2.93 | |
| KIT DI SERVIZIO 115V | ||||
| 811 | 1607000493 | 126.98 | 154.92 | |
| KIT DI SERVIZIO 115V | ||||
| 811 | 1617014138 | 17.60 | 21.47 | |
| Molla a spirale AGC 18 | ||||
| 817 | 1614652004 | 7.46 | 9.10 | |
| Vite a testa cilindrica | ||||
| 818 | 2910011088 | 1.00 | 1.22 | |
| CUSCINETTO | ||||
| 821 | 1617000842 | 21.30 | 25.99 | |
| Tubo del martello | ||||
| 835 | 1617000841 | 122.80 | 149.82 | |
| Scatola di Meccanismo d'Impatto | ||||
| 840 | 1617000840 | 80.26 | 97.92 | |
| Non più disponibile, nessuna sostituzione | ||||
| 841 | 1617000460 | |||
| Forcella di controllo | ||||
| 849 | 1617000839 | 23.90 | 29.16 | |
| Rondella di bloccaggio | ||||
| 854 | 1617000461 | 16.79 | 20.48 | |
| Pistone del martello | ||||
| 856 | 1617000843 | 21.30 | 25.99 | |
| TANDWIELKOPPELING | ||||
| 860 | 1607000F00 | 47.53 | 57.99 | |
| Coperchio del alloggiamento VERDE | ||||
| 873 | 1617000860 | 52.45 | 63.99 | |
| Maniglia ausiliaria M10 | ||||
| 884 | 1612025055 | 36.85 | 44.96 | |
| Maniglia ausiliaria M10 | ||||
| 884 | 1607000F30 | 27.81 | 33.93 | |
| Maniglia ausiliaria M10 | ||||
| 886 | 1617000459 | 12.82 | 15.64 | |
| Riservatorio dell'olio | ||||
| 895 | 1615430019 | 61.93 | 75.55 | |
| Set Di Parti di Consumo | ||||
| 897 | 1617000A16 | 39.14 | 47.75 | |
| Non più disponibile, nessuna sostituzione | ||||
| 898 | 1615437511 | |||
