Qui troverai tutte le parti e i disegni disponibili di “Bosch 0611241708 (GBH5-40DE)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

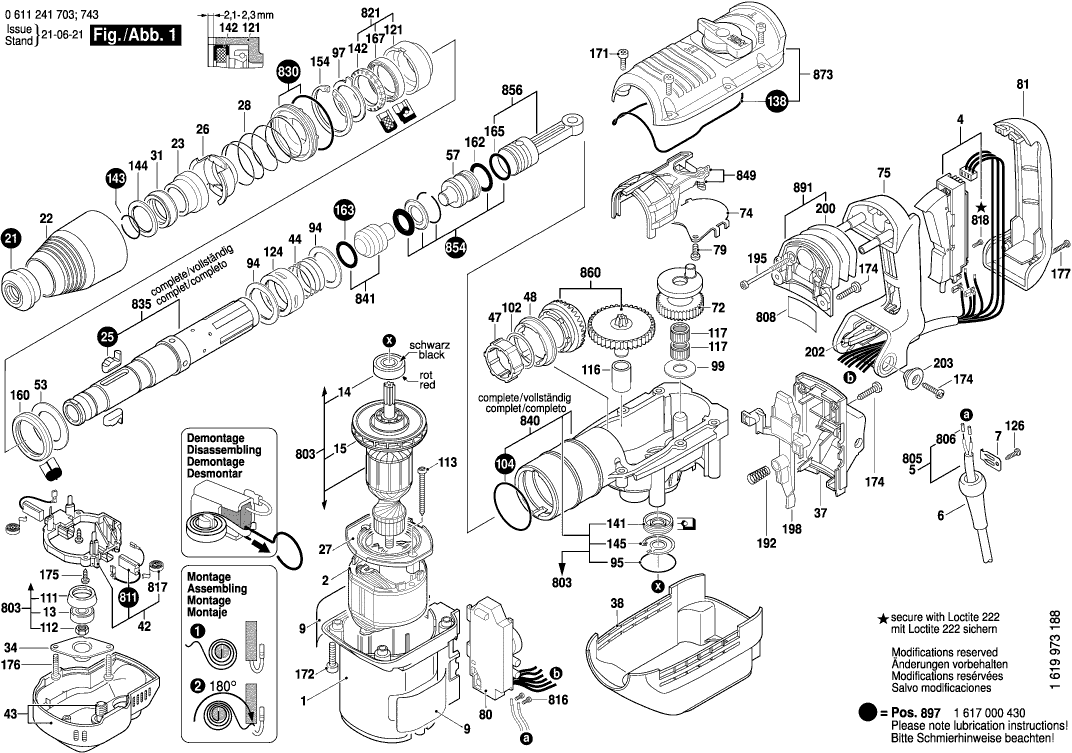

Disegni tecnici di Bosch 0611241708 (GBH5-40DE)
Elenco parti di Bosch 0611241708 (GBH5-40DE)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Non più disponibile, nessuna sostituzione | ||||
| 1 | 1615102155 | |||
| Campo 230V | ||||
| 2 | 1614220123 | 43.12 | 52.61 | |
| Interruttore | ||||
| 4 | 1617200101 | 22.88 | 27.91 | |
| OCCHIELLO | ||||
| 6 | 1600703035 | 2.86 | 3.49 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302018 | 1.49 | 1.82 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1611110C42 | 3.71 | 4.53 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1610900026 | 11.37 | 13.87 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1610905041 | 10.90 | 13.30 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 15 | 1616610090 | 11.37 | 13.87 | |
| Tappo protettivo | ||||
| 21 | 1610508038 | 8.35 | 10.19 | |
| Manicotto di Protezione | ||||
| 22 | 1610591027 | 6.73 | 8.21 | |
| Manicotto di arresto | ||||
| 23 | 1610520001 | 11.37 | 13.87 | |
| Dispositivo di arresto | ||||
| 25 | 1612300036 | 12.82 | 15.64 | |
| Disco di controllo | ||||
| 26 | 1610290076 | 6.73 | 8.21 | |
| Anello deflettore d'aria | ||||
| 27 | 1610591028 | 2.40 | 2.93 | |
| Molla compressione | ||||
| 28 | 1614621000 | 2.86 | 3.49 | |
| Anello di smorzamento | ||||
| 31 | 1610290049 | 2.86 | 3.49 | |
| Flangia OS 400 EQ | ||||
| 34 | 1610516013 | 1.49 | 1.82 | |
| BLOCCO CUSCINETTO | ||||
| 37 | 1615500315 | 5.27 | 6.43 | |
| Non più disponibile, nessuna sostituzione | ||||
| 38 | 1615190101 | |||
| PORTA-SPAZZOLA | ||||
| 42 | 1614336046 | 37.50 | 45.75 | |
| Custodia del ventilatore | ||||
| 43 | 1615500410 | 12.82 | 15.64 | |
| Molla compressione | ||||
| 44 | 1614617003 | 2.18 | 2.66 | |
| Manicotto del ingranaggio | ||||
| 47 | 1610300064 | 6.73 | 8.21 | |
| Manicotto della frizione | ||||
| 48 | 1616334012 | 4.94 | 6.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 51 | 1616333041 | |||
| Disco di supporto | ||||
| 53 | 1610290068 | 3.44 | 4.20 | |
| Percussore | ||||
| 57 | 1618710074 | 23.90 | 29.16 | |
| Ruota dentata eccentrica | ||||
| 72 | 1600A014S8 | 43.12 | 52.61 | |
| Piastra di guida | ||||
| 74 | 1611921001 | 2.40 | 2.93 | |
| Maniglia TSC 55 | ||||
| 75 | 1615132087 | 45.52 | 55.53 | |
| Vite a testa ovale Torx 4x30 | ||||
| 79 | 1613435015 | 2.18 | 2.66 | |
| Regolatore di velocità | ||||
| 80 | 1617233032 | 75.38 | 91.96 | |
| Piastra di maniglia | ||||
| 81 | 1615132088 | 21.30 | 25.99 | |
| Maniglia ausiliaria M10 | ||||
| 84 | 160202507H | 10.90 | 13.30 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 85 | 1618040074 | |||
| Vite a testa martello M8x40 MM | ||||
| 86 | 1613490002 | 4.18 | 5.10 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 87 | 1611316019 | 4.18 | 5.10 | |
| Rondella di Attrito | ||||
| 94 | 1610102056 | 2.86 | 3.49 | |
| Anello O | ||||
| 95 | 1610210173 | 2.08 | 2.54 | |
| Anello di bloccaggio | ||||
| 97 | 1610031005 | 3.44 | 4.20 | |
| Disco di supporto | ||||
| 99 | 1610102059 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 102 | 1610102057 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 102 | 1610102058 | 1.49 | 1.82 | |
| Anello O | ||||
| 104 | 1610210160 | 3.44 | 4.20 | |
| CUSCINETTO | ||||
| 111 | 1610290064 | 1.49 | 1.82 | |
| Dado esagonale | ||||
| 112 | 1613300008 | 2.40 | 2.93 | |
| Vite della piastra | ||||
| 113 | 1613435009 | 1.49 | 1.82 | |
| Anello interno TID 18 | ||||
| 116 | 1610311017 | 6.73 | 8.21 | |
| Assemblea di aghi rotanti | ||||
| 117 | 1610913029 | 4.18 | 5.10 | |
| CUSCINETTO | ||||
| 121 | 1610328019 | 14.94 | 18.23 | |
| BOCCOLA FLANGIATA | ||||
| 124 | 1619P18399 | 2.18 | 2.66 | |
| Vite della piastra | ||||
| 126 | 2910211019 | 1.00 | 1.22 | |
| Disco di tenuta | ||||
| 138 | 1611015053 | 11.37 | 13.87 | |
| Guarnizione labiale dell'albero rotante | ||||
| 141 | 1610290066 | 9.67 | 11.80 | |
| Guarnizione labiale dell'albero rotante | ||||
| 142 | 1610290069 | 5.81 | 7.09 | |
| Anello di ritenzione | ||||
| 143 | 1614601021 | 7.46 | 9.10 | |
| Disco di supporto | ||||
| 144 | 1610251006 | 5.81 | 7.09 | |
| Anello di bloccaggio | ||||
| 145 | 1610119012 | 2.40 | 2.93 | |
| Anello di bloccaggio | ||||
| 154 | 2916660023 | 4.94 | 6.03 | |
| Anello di smorzamento | ||||
| 160 | 1610210161 | 2.86 | 3.49 | |
| Anello O | ||||
| 162 | 1610210163 | 5.81 | 7.09 | |
| Anello di tenuta | ||||
| 163 | 1610290065 | 8.35 | 10.19 | |
| Anello O | ||||
| 165 | 1610210079 | 5.81 | 7.09 | |
| Guarnizione labiale dell'albero rotante | ||||
| 167 | 1610283033 | 6.73 | 8.21 | |
| Vite a testa ovale Torx 4x30 | ||||
| 171 | 1613435016 | 2.08 | 2.54 | |
| Vite a testa ovale Torx 4x30 | ||||
| 172 | 1613435013 | 2.08 | 2.54 | |
| Vite a testa ovale Torx 4x30 | ||||
| 174 | 1613435012 | 2.08 | 2.54 | |
| Vite della piastra | ||||
| 175 | 2912401018 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 176 | 1613435012 | 2.08 | 2.54 | |
| Vite della piastra | ||||
| 177 | 1603435051 | 2.08 | 2.54 | |
| Molla compressione | ||||
| 192 | 1614611019 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 195 | 1613435020 | |||
| Leva di Controllo | ||||
| 198 | 1618900001 | 5.81 | 7.09 | |
| Pieghe a soffietto | ||||
| 200 | 1610284000 | 9.67 | 11.80 | |
| Gancio di commutazione | ||||
| 202 | 1611010006 | 4.94 | 6.03 | |
| Disco di supporto | ||||
| 203 | 1610322009 | 1.32 | 1.61 | |
| Tubo di Grassa 30 ML | ||||
| 661 | 1615430010 | 5.96 | 7.27 | |
| Cassa di trasporto | ||||
| 691 | 1615438461 | 47.53 | 57.99 | |
| Indotto | ||||
| 803 | 1614011098 | 122.80 | 149.82 | |
| Ghiandaia finale | ||||
| 806 | 3604477009 | 2.40 | 2.93 | |
| Targhetta | ||||
| 808 | 160111A3H5 | 2.40 | 2.93 | |
| KIT DI SERVIZIO 115V | ||||
| 811 | 1617014144 | 17.60 | 21.47 | |
| Vite a testa cilindrica | ||||
| 816 | 1609271281 | 1.00 | 1.22 | |
| Molla a spirale AGC 18 | ||||
| 817 | 1614652004 | 7.46 | 9.10 | |
| Vite a testa cilindrica | ||||
| 818 | 2910011082 | 1.00 | 1.22 | |
| CUSCINETTO | ||||
| 821 | 1617000842 | 21.30 | 25.99 | |
| Disco di supporto | ||||
| 830 | 1617000478 | 7.46 | 9.10 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 835 | 1617000433 | |||
| Scatola di Meccanismo d'Impatto | ||||
| 840 | 1617000840 | 80.26 | 97.92 | |
| Non più disponibile, nessuna sostituzione | ||||
| 841 | 1617000460 | |||
| Forcella di controllo | ||||
| 849 | 1617000839 | 23.90 | 29.16 | |
| Rondella di bloccaggio | ||||
| 854 | 1617000461 | 16.79 | 20.48 | |
| Pistone del martello | ||||
| 856 | 1617000843 | 21.30 | 25.99 | |
| Frizione a ruota dentata | ||||
| 860 | 1607000F00 | 47.53 | 57.99 | |
| Non più disponibile, nessuna sostituzione | ||||
| 873 | 1617000861 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 884 | 1612025055 | |||
| Maniglia ausiliaria M10 | ||||
| 886 | 1617000459 | 12.82 | 15.64 | |
| Pacchetto di Molle | ||||
| 891 | 1617000853 | 20.39 | 24.88 | |
| Riservatorio dell'olio | ||||
| 895 | 1615430019 | 61.93 | 75.55 | |
| Set Di Parti di Consumo | ||||
| 897 | 1617000430 | 35.58 | 43.41 | |
| Non più disponibile, nessuna sostituzione | ||||
| 898 | 1615437511 | |||
