Qui troverai tutte le parti e i disegni disponibili di “Bosch 3611B69001 (GBH5-40D)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

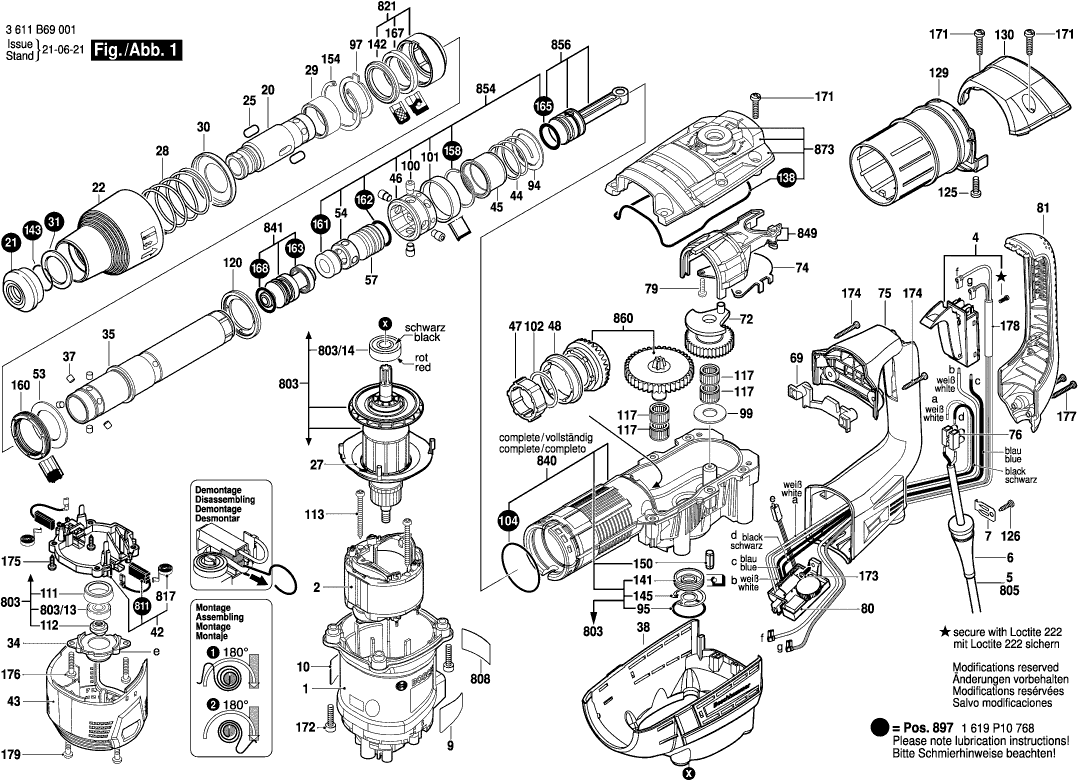

Disegni tecnici di Bosch 3611B69001 (GBH5-40D)
Elenco parti di Bosch 3611B69001 (GBH5-40D)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1619P07704 | 18.94 | 23.11 | |
| Campo 230V | ||||
| 2 | 1619P08323 | 34.82 | 42.48 | |
| Interruttore | ||||
| 4 | 1619P10396 | 23.90 | 29.16 | |
| OCCHIELLO | ||||
| 6 | 1619P07722 | 2.08 | 2.54 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302018 | 1.49 | 1.82 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111C1L3 | 2.40 | 2.93 | |
| Targhetta del produttore GBH 2000 | ||||
| 10 | 160111C1L2 | 2.40 | 2.93 | |
| Frizione dell'utensile | ||||
| 20 | 1619P10164 | 52.45 | 63.99 | |
| Tappo protettivo | ||||
| 21 | 1619P07829 | 4.18 | 5.10 | |
| Manicotto di Protezione | ||||
| 22 | 1619P10160 | 27.81 | 33.93 | |
| Dispositivo di arresto | ||||
| 25 | 1619P07742 | 8.35 | 10.19 | |
| Anello deflettore d'aria | ||||
| 27 | 1619P07739 | 2.40 | 2.93 | |
| Molla compressione | ||||
| 28 | 1614621000 | 2.86 | 3.49 | |
| CUSCINETTO | ||||
| 29 | 1619P10163 | 9.67 | 11.80 | |
| Disco di supporto | ||||
| 30 | 1619P10162 | 4.94 | 6.03 | |
| Disco di supporto | ||||
| 31 | 1619P07743 | 7.46 | 9.10 | |
| Flangia OS 400 EQ | ||||
| 34 | 1619P10165 | 3.44 | 4.20 | |
| Tubo del martello | ||||
| 35 | 1619P10167 | 136.48 | 166.51 | |
| Rullo Cilindrico | ||||
| 37 | 1619P10377 | 2.40 | 2.93 | |
| Cappuccio di copertura STM 1800 | ||||
| 38 | 1619P10168 | 14.94 | 18.23 | |
| PORTA-SPAZZOLA | ||||
| 42 | 1619P07754 | 21.30 | 25.99 | |
| Custodia del ventilatore | ||||
| 43 | 1619P10171 | 12.82 | 15.64 | |
| Molla compressione | ||||
| 44 | 1619P10381 | 2.40 | 2.93 | |
| Bussola di controllo | ||||
| 45 | 1610499070 | 16.79 | 20.48 | |
| GATRING | ||||
| 46 | 1600A029MC | 2.86 | 3.49 | |
| Anello perforato | ||||
| 46 | 1619P10172 | 2.86 | 3.49 | |
| Manicotto del ingranaggio | ||||
| 47 | 1610300064 | 6.73 | 8.21 | |
| Manicotto della frizione | ||||
| 48 | 1616334012 | 4.94 | 6.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 51 | 1616333041 | |||
| Disco di supporto | ||||
| 53 | 1610290068 | 3.44 | 4.20 | |
| Boccola di guida STM 1800 | ||||
| 54 | 1610231002 | 6.73 | 8.21 | |
| Percussore | ||||
| 57 | 1618710091 | 27.81 | 33.93 | |
| Staffa di ritenuta | ||||
| 69 | 1610099004 | 2.52 | 3.07 | |
| Ruota dentata eccentrica | ||||
| 72 | 1600A014S9 | 21.30 | 25.99 | |
| Piastra di guida | ||||
| 74 | 1611921001 | 2.40 | 2.93 | |
| Maniglia TSC 55 | ||||
| 75 | 1619P10176 | 39.14 | 47.75 | |
| FERMAGLIO PER CAVO | ||||
| 76 | 1611091006 | 1.49 | 1.82 | |
| Vite a testa ovale Torx 4x30 | ||||
| 79 | 1613435015 | 2.18 | 2.66 | |
| Regolatore di velocità | ||||
| 80 | 1619P09589 | 64.67 | 78.90 | |
| Piastra di maniglia | ||||
| 81 | 1619P10177 | 27.81 | 33.93 | |
| Maniglia ausiliaria M10 | ||||
| 84 | 160202507H | 10.90 | 13.30 | |
| Morsetto di Supporto | ||||
| 85 | 1619P07774 | 8.35 | 10.19 | |
| Vite a testa martello M8x40 MM | ||||
| 86 | 1613490002 | 4.18 | 5.10 | |
| Fascia di serraggio | ||||
| 87 | 1619P07776 | 3.44 | 4.20 | |
| Rondella di Attrito | ||||
| 94 | 1610102056 | 2.86 | 3.49 | |
| Anello O | ||||
| 95 | 1610210173 | 2.08 | 2.54 | |
| Anello di bloccaggio | ||||
| 97 | 1610031005 | 3.44 | 4.20 | |
| Disco di supporto | ||||
| 99 | 1610102059 | 2.40 | 2.93 | |
| Spina di azionamento | ||||
| 100 | 1613120022 | 2.40 | 2.93 | |
| Anello di bloccaggio | ||||
| 101 | 1610499073 | 6.73 | 8.21 | |
| Rondella di compensazione | ||||
| 102 | 1610102057 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 102 | 1610102058 | 1.49 | 1.82 | |
| Anello O | ||||
| 104 | 1610210160 | 3.44 | 4.20 | |
| CUSCINETTO | ||||
| 111 | 1610290064 | 1.49 | 1.82 | |
| Magnete ad Anello | ||||
| 112 | 1619P10179 | 5.81 | 7.09 | |
| Vite della piastra | ||||
| 113 | 1613435009 | 1.49 | 1.82 | |
| Assemblea di aghi rotanti | ||||
| 117 | 1610913029 | 4.18 | 5.10 | |
| Manicotto di arresto | ||||
| 120 | 1610590019 | 16.79 | 20.48 | |
| Vite a testa ovale Torx 4x30 | ||||
| 125 | 1613435014 | 2.08 | 2.54 | |
| Vite a testa ovale Torx 4x30 | ||||
| 126 | 2603490022 | 1.00 | 1.22 | |
| Manicotto di retenzione | ||||
| 129 | 1619P10181 | 10.90 | 13.30 | |
| Copertura TURBO II | ||||
| 130 | 1619P10182 | 6.73 | 8.21 | |
| Disco di tenuta | ||||
| 138 | 1611015053 | 11.37 | 13.87 | |
| Guarnizione labiale dell'albero rotante | ||||
| 141 | 1610290066 | 9.67 | 11.80 | |
| Guarnizione labiale dell'albero rotante | ||||
| 142 | 1610290069 | 5.81 | 7.09 | |
| Anello di ritenzione | ||||
| 143 | 1614601021 | 7.46 | 9.10 | |
| Anello di bloccaggio | ||||
| 145 | 1610119012 | 2.40 | 2.93 | |
| Perno di serraggio | ||||
| 150 | 2917790174 | 1.00 | 1.22 | |
| Anello di bloccaggio | ||||
| 154 | 2916660023 | 4.94 | 6.03 | |
| Anello di ritenzione | ||||
| 158 | 1614601070 | 2.08 | 2.54 | |
| Anello di smorzamento | ||||
| 160 | 1610290095 | 10.90 | 13.30 | |
| Anello di smorzamento | ||||
| 161 | 1610290094 | 4.18 | 5.10 | |
| Anello O | ||||
| 162 | 1610210204 | 5.81 | 7.09 | |
| Anello di tenuta | ||||
| 163 | 1610290065 | 8.35 | 10.19 | |
| Anello O | ||||
| 165 | 1610210079 | 5.81 | 7.09 | |
| Guarnizione labiale dell'albero rotante | ||||
| 167 | 1610283033 | 6.73 | 8.21 | |
| Anello O | ||||
| 168 | 1610210144 | 4.94 | 6.03 | |
| O-Ring | ||||
| 168 | 1610210186 | 2.08 | 2.54 | |
| Vite a testa ovale Torx 4x30 | ||||
| 171 | 1619P07816 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 172 | 1613435013 | 2.08 | 2.54 | |
| Vite a testa ovale Torx 4x30 | ||||
| 173 | 2603490022 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 174 | 1613435012 | 2.08 | 2.54 | |
| Vite della piastra | ||||
| 175 | 2912401018 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 176 | 1613435012 | 2.08 | 2.54 | |
| Vite a testa ovale Torx 4x30 | ||||
| 177 | 2603490024 | 1.49 | 1.82 | |
| VITE C M4X35 | ||||
| 177 | 1619P07821 | 1.00 | 1.22 | |
| Cavo di connessione | ||||
| 178 | 1604412069 | 7.46 | 9.10 | |
| VITE C M4X35 | ||||
| 179 | 1619P07815 | 1.00 | 1.22 | |
| Tubo di Grassa 30 ML | ||||
| 661 | 1615430010 | 5.96 | 7.27 | |
| Cassa di trasporto | ||||
| 691 | 16054381D1 | 47.53 | 57.99 | |
| Indotto | ||||
| 803 | 1619P10769 | 58.03 | 70.80 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 803/13 | 1610900026 | 11.37 | 13.87 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 803/14 | 1610905041 | 10.90 | 13.30 | |
| Cavo di alimentazione | ||||
| 805 | 1617000723 | 27.81 | 33.93 | |
| Targhetta | ||||
| 808 | 160111A4CG | 1.00 | 1.22 | |
| KIT DI SERVIZIO 115V | ||||
| 811 | 1617014138 | 17.60 | 21.47 | |
| Molla a spirale AGC 18 | ||||
| 817 | 1614652004 | 7.46 | 9.10 | |
| MANICOTTO FILETTATO | ||||
| 821 | 1619P10749 | 21.30 | 25.99 | |
| Scatola di Meccanismo d'Impatto | ||||
| 840 | 1619P10770 | 110.30 | 134.57 | |
| Perno di percussione | ||||
| 841 | 1619P10752 | 43.12 | 52.61 | |
| Forcella di controllo | ||||
| 849 | 1617000839 | 23.90 | 29.16 | |
| Boccola di guida STM 1800 | ||||
| 854 | 1619P10847 | 58.03 | 70.80 | |
| Pistone del martello | ||||
| 856 | 1619P10765 | 31.42 | 38.33 | |
| Frizione a ruota dentata | ||||
| 860 | 1619P10766 | 88.83 | 108.37 | |
| TANDWIELKOPPELING | ||||
| 860 | 1607000F00 | 47.53 | 57.99 | |
| Coperchio del alloggiamento VERDE | ||||
| 873 | 1619P10767 | 39.14 | 47.75 | |
| Maniglia ausiliaria M10 | ||||
| 884 | 1619P07778 | 14.94 | 18.23 | |
| Set Di Parti di Consumo | ||||
| 897 | 1619P10768 | 52.45 | 63.99 | |
