Qui troverai tutte le parti e i disegni disponibili di “Bosch 3611J07051 ( GBH36VF-LIPLUS )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

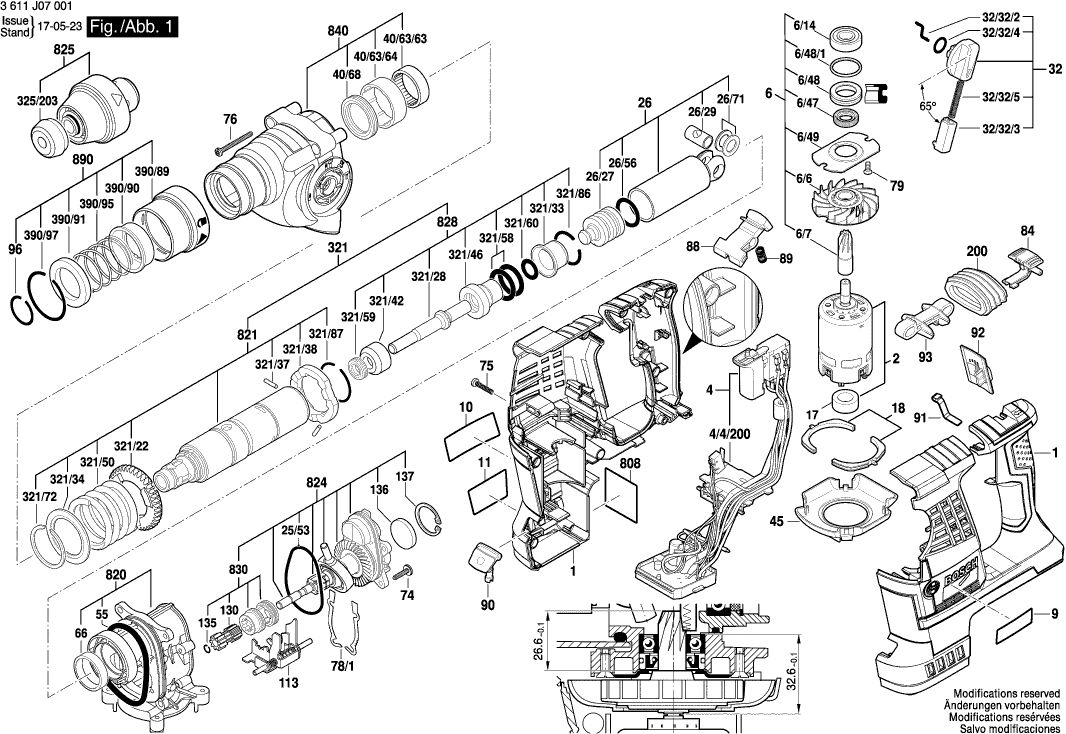

Disegni tecnici di Bosch 3611J07051 ( GBH36VF-LIPLUS )

Elenco parti di Bosch 3611J07051 ( GBH36VF-LIPLUS )

Pos. Descrizione Prezzo IVA escl Prezzo IVA incl
I prezzi indicati sono comprensivi di IVA
Sezione di alloggiamento
1 16051082D9 29.75 36.30
Motore a corrente continua
2 1607022662 126.98 154.92
Modulo elettronico
4 1600A00A4B 114.26 139.40
Portacontatto
4/4/200 1609280A56 13.90 16.96
Pignone di Azionamento
6 1617000A5F 33.33 40.66
CUSCINETTO A SFERE OSC 18
6/14 1610905044 7.32 8.93
Guarnizione labiale dell'albero rotante
6/47 1610283047 10.68 13.03
Anello del Cuscinetto
6/48 1610290102 5.96 7.27
Anello O
6/48/1 1610210208 1.32 1.61
Scudo finale
6/49 1615700044 1.90 2.32
Ventola Sunon PMD2412PMB1-A
6/6 1616610157 4.58 5.59
Pignone di Azionamento
6/7 1600A01143 15.61 19.04
Targhetta del produttore GBH 2000
9 161111C023 2.18 2.66
Targhetta del produttore GBH 2000
10 161111C025 2.18 2.66
Piastra di Riferimento
11 161111C02G 2.52 3.07
Anello di supporto
17 1600A001HK 1.90 2.32
Cuscinetto motore
18 1600A001FP 8.48 10.35
Anello O
25/53 1610210245 2.52 3.07
Pistone del martello
26 16170006A5 37.50 45.75
Percussore
26/27 1610311019 17.60 21.47
Spinotto del pistone
26/29 1613105020 4.58 5.59
Spinotto del pistone
26/29 1600A01TD0 3.71 4.53
Anello O
26/56 1610210121 2.18 2.66
Disco di Guida
26/71 1610100016 1.32 1.61
Maniglia a Morsetto
32 1612026151 12.21 14.90
Spina di pilotaggio
32/32/2 1614690009 3.04 3.71
Bottone dell'interruttore
32/32/3 1612026035 1.32 1.61
Anello O
32/32/4 1610210046 1.90 2.32
Molla compressione
32/32/5 1614611006 3.04 3.71
Manicotto ad ago AGC 18
40/63/63 1600A001CN 2.18 2.66
MANICOTTO ESATRICO
40/63/64 1610390069 1.90 2.32
Guarnizione labiale dell'albero rotante
40/68 1610283036 6.53 7.97
Anello deflettore d'aria
45 1610591055 2.18 2.66
Anello di tenuta
55 1610210206 5.27 6.43
CUSCINETTO A MANICOTTO
66 1610202021 2.18 2.66
Vite a testa ovale Torx 4x30
74 160343000V 1.00 1.22
Vite a testa ovale Torx 4x30
75 2603490023 1.00 1.22
Vite a testa ovale Torx 4x30
76 2603490027 1.00 1.22
Rondella di compensazione
78/1 1600A003TA 1.00 1.22
Rondella di compensazione
78/1 1600A004FU 1.00 1.22
Rondella di compensazione
78/1 1600A004FV 1.00 1.22
Vite formante a filettatura M6x25 MM
79 1613435023 1.00 1.22
Scorrimento dell'interruttore
84 1600A001E5 1.00 1.22
Pulsante
88 1600A001CM 2.18 2.66
Molla compressione
89 1604612007 1.90 2.32
LENTE
90 1600A001E3 1.90 2.32
Molla a Balia
91 1601200006 1.00 1.22
Elemento di controllo
92 1600A001ED 2.18 2.66
ASTA
93 1600A0022Y 2.18 2.66
Anello di ritenzione
96 1614601046 1.32 1.61
Gruppo di interruttori
113 1616325002 10.68 13.03
Maniglia ausiliaria M10
120 160202508Y 20.39 24.88
Maniglia ausiliaria M10
120/120 160202507H 9.47 11.55
ANELLO DI FISSAGGIO D38X1,75
120/124 1611316021 2.52 3.07
Vite a testa martello M8x80 MM
120/125 1613490001 7.32 8.93
Morsetto di Supporto
120/802 1617000685 4.58 5.59
Manicotto del ingranaggio
130 1616333049 15.61 19.04
Anello di ritenzione
135 1614601067 1.32 1.61
Disco di feltro
136 1610205017 1.00 1.22
Anello di bloccaggio
137 2916660012 1.32 1.61
Pieghe a soffietto
200 1600A001CL 4.58 5.59
Frizione dell'utensile
321 16170006BV 45.52 55.53
Ingranaggio Cilindrico
321/22 1616312004 10.68 13.03
Perno di percussione
321/28 1613124097 20.39 24.88
Boccola di tenuta
321/33 1610590020 5.96 7.27
Disco di supporto
321/34 1610190067 1.90 2.32
Spina Cilindrica
321/37 1613100019 1.32 1.61
Disco Di Serraggio
321/38 1600A008AG 3.04 3.71
Rondella di spinta
321/42 1610102084 7.32 8.93
Boccola di guida STM 1800
321/46 1610390068 13.90 16.96
Molla compressione
321/50 1614615008 5.27 6.43
Anello O
321/58 1610210105 3.71 4.53
Anello di tenuta albero
321/59 1600A009VC 2.52 3.07
Anello O
321/60 1610210209 1.32 1.61
Anello di ritenzione
321/72 1604601027 1.00 1.22
Anello di ritenzione
321/86 1614601034 1.90 2.32
Anello di ritenzione
321/87 1604601028 1.00 1.22
Tappo protettivo
325/203 1610508047 1.90 2.32
OCCHIELLO
390/89 1610499059 3.71 4.53
Boccola a flangia KS 60 E
390/90 1610590016 3.71 4.53
Anello di riserva
390/91 1610200033 2.52 3.07
Molla compressione
390/95 1614643016 1.90 2.32
Anello di ritenzione
390/97 1614601047 1.32 1.61
Fermo di profondità TSF 55 EBQ
651 1613001009 3.04 3.71
Pacchetto Batteria Scorrevole
653 1607A3504R 342.01 417.25
Pacco Batteria
653 2607336893 340.97 415.98
Pacco Batteria GBA 36V 6,0Ah H-C Giappone
653 1607A350RD 304.19 371.11
Pacco Batteria GBA 36V 4,0Ah H-C Giappone
653 1607A350R4 262.05 319.70
Caricabatterie Veloce CN GAL 1230 CV 220/12 V
654 2607225909 126.98 154.92
Tubo di Grassa 30 ML
661 1615430010 5.96 7.27
Targhetta
808 160111A3H9 2.18 2.66
Targhetta
808 160111A92J 2.18 2.66
Flangia Intermedia
820 1617000A5J 30.08 36.70
COLLETTO
821 16170006BU 67.98 82.94
Asse intermedio
824 1617000A5K 61.93 75.55
COLLETTO
825 1617000895 41.30 50.39
Perno di percussione
828 16170006A7 50.23 61.28
Manicotto del ingranaggio
830 1617000698 30.08 36.70
Scatola di Meccanismo d'Impatto
840 1617000699 26.62 32.48
OCCHIELLO
890 1617000V41 9.47 11.55
