Qui troverai tutte le parti e i disegni disponibili di “Bosch 3611J07001 ( GBH36VF-LIPLUS )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

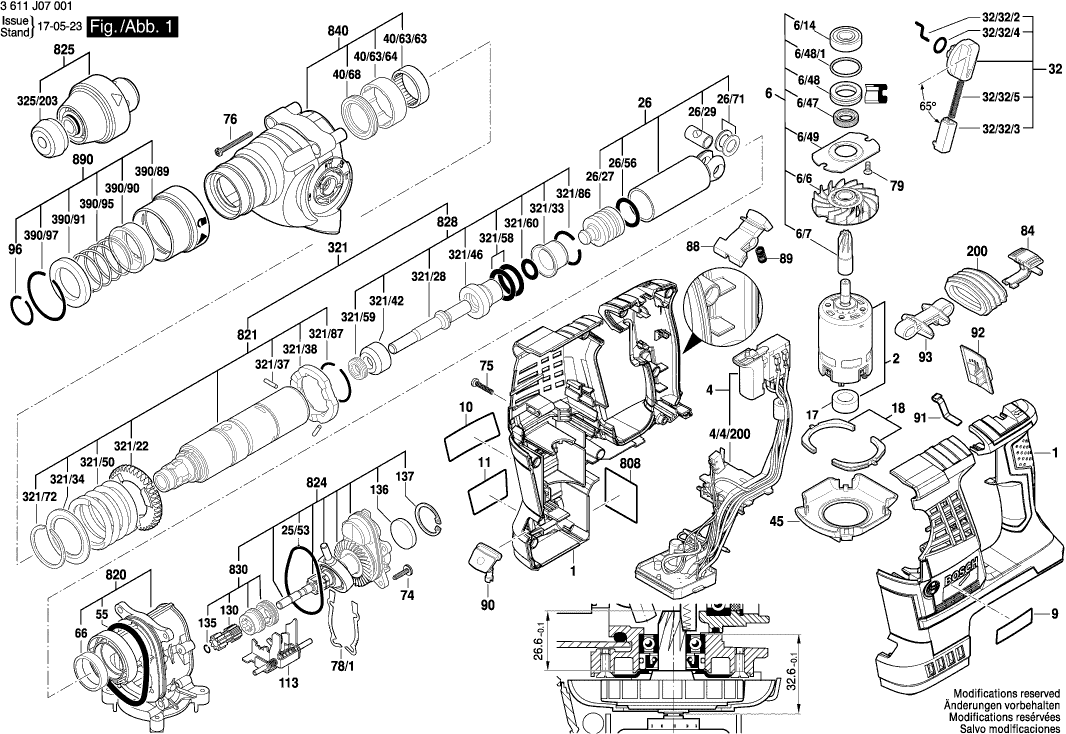

Disegni tecnici di Bosch 3611J07001 ( GBH36VF-LIPLUS )
Elenco parti di Bosch 3611J07001 ( GBH36VF-LIPLUS )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Sezione di alloggiamento | ||||
| 1 | 16051082G8 | 15.71 | 19.17 | |
| Motore a corrente continua | ||||
| 2 | 1607022672 | 113.29 | 138.21 | |
| Modulo elettronico | ||||
| 4 | 1600A00A4B | 101.94 | 124.37 | |
| Portacontatto | ||||
| 4/4/200 | 1609280A56 | 12.41 | 15.14 | |
| Pignone di Azionamento | ||||
| 6 | 1617000A5F | 29.75 | 36.30 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 6/14 | 1610905044 | 6.54 | 7.98 | |
| Guarnizione labiale dell'albero rotante | ||||
| 6/47 | 1610283047 | 9.53 | 11.63 | |
| Anello del Cuscinetto | ||||
| 6/48 | 1610290102 | 5.33 | 6.50 | |
| Anello O | ||||
| 6/48/1 | 1610210208 | 1.18 | 1.44 | |
| Scudo finale | ||||
| 6/49 | 1615700044 | 1.70 | 2.07 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 6/6 | 1616610157 | 4.10 | 5.00 | |
| Pignone di Azionamento | ||||
| 6/7 | 1600A01143 | 13.93 | 16.99 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 161111C023 | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 10 | 161111C025 | 1.94 | 2.37 | |
| Piastra di Riferimento | ||||
| 11 | 161111C02G | 2.24 | 2.73 | |
| Anello di supporto | ||||
| 17 | 1600A001HK | 1.70 | 2.07 | |
| Cuscinetto motore | ||||
| 18 | 1600A001FP | 7.58 | 9.25 | |
| Anello O | ||||
| 25/53 | 1610210245 | 2.24 | 2.73 | |
| Pistone del martello | ||||
| 26 | 16170006A5 | 33.45 | 40.81 | |
| Percussore | ||||
| 26/27 | 1610311019 | 15.71 | 19.17 | |
| Spinotto del pistone | ||||
| 26/29 | 1613105020 | 4.10 | 5.00 | |
| Spinotto del pistone | ||||
| 26/29 | 1600A01TD0 | 3.31 | 4.04 | |
| Anello O | ||||
| 26/56 | 1610210121 | 1.94 | 2.37 | |
| Disco di Guida | ||||
| 26/71 | 1610100016 | 1.18 | 1.44 | |
| Maniglia a Morsetto | ||||
| 32 | 1612026151 | 11.88 | 14.49 | |
| Spina di pilotaggio | ||||
| 32/32/2 | 1614690009 | 2.71 | 3.31 | |
| Bottone dell'interruttore | ||||
| 32/32/3 | 1612026035 | 1.18 | 1.44 | |
| Anello O | ||||
| 32/32/4 | 1610210046 | 1.70 | 2.07 | |
| Molla compressione | ||||
| 32/32/5 | 1614611006 | 2.71 | 3.31 | |
| Manicotto ad ago AGC 18 | ||||
| 40/63/63 | 1600A001CN | 1.94 | 2.37 | |
| MANICOTTO ESATRICO | ||||
| 40/63/64 | 1610390069 | 1.70 | 2.07 | |
| Guarnizione labiale dell'albero rotante | ||||
| 40/68 | 1610283036 | 5.83 | 7.11 | |
| Anello deflettore d'aria | ||||
| 45 | 1610591055 | 1.94 | 2.37 | |
| Anello di tenuta | ||||
| 55 | 1610210206 | 4.70 | 5.73 | |
| CUSCINETTO A MANICOTTO | ||||
| 66 | 1610202021 | 1.94 | 2.37 | |
| Vite a testa ovale Torx 4x30 | ||||
| 74 | 160343000V | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 75 | 2603490023 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 76 | 2603490027 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 78/1 | 1600A003TA | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 78/1 | 1600A004FU | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 78/1 | 1600A004FV | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 79 | 1613435023 | 0.83 | 1.01 | |
| Scorrimento dell'interruttore | ||||
| 84 | 1600A001E5 | 0.83 | 1.01 | |
| Pulsante | ||||
| 88 | 1600A001CM | 1.94 | 2.37 | |
| Molla compressione | ||||
| 89 | 1604612007 | 1.70 | 2.07 | |
| LENTE | ||||
| 90 | 1600A001E3 | 1.70 | 2.07 | |
| Molla a Balia | ||||
| 91 | 1601200006 | 0.83 | 1.01 | |
| Elemento di controllo | ||||
| 92 | 1600A001ED | 1.94 | 2.37 | |
| ASTA | ||||
| 93 | 1600A0022Y | 1.94 | 2.37 | |
| Anello di ritenzione | ||||
| 96 | 1614601046 | 1.18 | 1.44 | |
| Gruppo di interruttori | ||||
| 113 | 1616325002 | 9.53 | 11.63 | |
| Maniglia ausiliaria M10 | ||||
| 120 | 160202508Y | 18.19 | 22.19 | |
| Maniglia ausiliaria M10 | ||||
| 120/120 | 160202507H | 8.45 | 10.31 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 120/124 | 1611316021 | 2.24 | 2.73 | |
| Vite a testa martello M8x80 MM | ||||
| 120/125 | 1613490001 | 6.54 | 7.98 | |
| Morsetto di Supporto | ||||
| 120/802 | 1617000685 | 4.10 | 5.00 | |
| Manicotto del ingranaggio | ||||
| 130 | 1616333049 | 13.93 | 16.99 | |
| Anello di ritenzione | ||||
| 135 | 1614601067 | 1.18 | 1.44 | |
| Disco di feltro | ||||
| 136 | 1610205017 | 0.83 | 1.01 | |
| Anello di bloccaggio | ||||
| 137 | 2916660012 | 1.18 | 1.44 | |
| Pieghe a soffietto | ||||
| 200 | 1600A001CL | 4.10 | 5.00 | |
| Frizione dell'utensile | ||||
| 321 | 16170006BV | 69.42 | 84.69 | |
| Ingranaggio Cilindrico | ||||
| 321/22 | 1616312004 | 9.53 | 11.63 | |
| Perno di percussione | ||||
| 321/28 | 1613124097 | 18.19 | 22.19 | |
| Boccola di tenuta | ||||
| 321/33 | 1610590020 | 5.33 | 6.50 | |
| Disco di supporto | ||||
| 321/34 | 1610190067 | 1.70 | 2.07 | |
| Spina Cilindrica | ||||
| 321/37 | 1613100019 | 1.18 | 1.44 | |
| Disco Di Serraggio | ||||
| 321/38 | 1600A008AG | 2.71 | 3.31 | |
| Rondella di spinta | ||||
| 321/42 | 1610102084 | 6.54 | 7.98 | |
| Boccola di guida STM 1800 | ||||
| 321/46 | 1610390068 | 12.41 | 15.14 | |
| Molla compressione | ||||
| 321/50 | 1614615008 | 4.70 | 5.73 | |
| Anello O | ||||
| 321/58 | 1610210105 | 3.31 | 4.04 | |
| Anello di tenuta albero | ||||
| 321/59 | 1600A009VC | 2.24 | 2.73 | |
| Anello O | ||||
| 321/60 | 1610210209 | 1.18 | 1.44 | |
| Anello di ritenzione | ||||
| 321/72 | 1604601027 | 0.83 | 1.01 | |
| Anello di ritenzione | ||||
| 321/86 | 1614601034 | 1.70 | 2.07 | |
| Anello di ritenzione | ||||
| 321/87 | 1604601028 | 0.83 | 1.01 | |
| Tappo protettivo | ||||
| 325/203 | 1610508047 | 1.70 | 2.07 | |
| OCCHIELLO | ||||
| 390/89 | 1610499059 | 3.31 | 4.04 | |
| Boccola a flangia KS 60 E | ||||
| 390/90 | 1610590016 | 3.31 | 4.04 | |
| Anello di riserva | ||||
| 390/91 | 1610200033 | 2.24 | 2.73 | |
| Molla compressione | ||||
| 390/95 | 1614643016 | 1.70 | 2.07 | |
| Anello di ritenzione | ||||
| 390/97 | 1614601047 | 1.18 | 1.44 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 651 | 1613001009 | 2.71 | 3.31 | |
| Pacchetto Batteria Scorrevole | ||||
| 653 | 1607A3504R | 342.01 | 417.25 | |
| Pacchetto Batteria Scorrevole | ||||
| 653 | 1607A3504S | 342.01 | 417.25 | |
| Pacco Batteria GBA 36V 6.0Ah H-C | ||||
| 653 | 1607A350RC | 304.19 | 371.11 | |
| Pacco Batteria | ||||
| 653 | 1607A3504P | 286.44 | 349.46 | |
| Pacco Batteria GBA 36V 4,0Ah H-C | ||||
| 653 | 1607A350R2 | 233.78 | 285.21 | |
| Caricabatterie UK | ||||
| 654 | 2607226457 | 148.65 | 181.35 | |
| Caricabatterie UK | ||||
| 654 | 2607226461 | 130.32 | 158.99 | |
| Caricabatterie UK | ||||
| 654 | 2607226465 | 113.29 | 138.21 | |
| Caricabatterie UK | ||||
| 654 | 2607226459 | 113.29 | 138.21 | |
| Caricatore Veloce AU GAL 3680 CV 240/14,4-36V | ||||
| 654 | 2607225903 | 113.29 | 138.21 | |
| Tubo di Grassa 30 ML | ||||
| 661 | 1615430010 | 5.33 | 6.50 | |
| Targhetta | ||||
| 808 | 160111A3H9 | 1.94 | 2.37 | |
| Targhetta | ||||
| 808 | 160111A92J | 1.94 | 2.37 | |
| Flangia Intermedia | ||||
| 820 | 1617000A5J | 26.84 | 32.74 | |
| COLLETTO | ||||
| 821 | 16170006BU | 60.65 | 73.99 | |
| Asse intermedio | ||||
| 824 | 1617000A5K | 55.25 | 67.40 | |
| COLLETTO | ||||
| 825 | 1617000895 | 36.85 | 44.96 | |
| Perno di percussione | ||||
| 828 | 16170006A7 | 44.82 | 54.68 | |
| Manicotto del ingranaggio | ||||
| 830 | 1617000698 | 26.84 | 32.74 | |
| Scatola di Meccanismo d'Impatto | ||||
| 840 | 1617000699 | 49.56 | 60.46 | |
| OCCHIELLO | ||||
| 890 | 1617000V41 | 8.45 | 10.31 | |
