Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3611J06000 ( GBH36V-LIPLUS )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

Disegno tecnico del modello Bosch 3611J06000 ( GBH36V-LIPLUS )

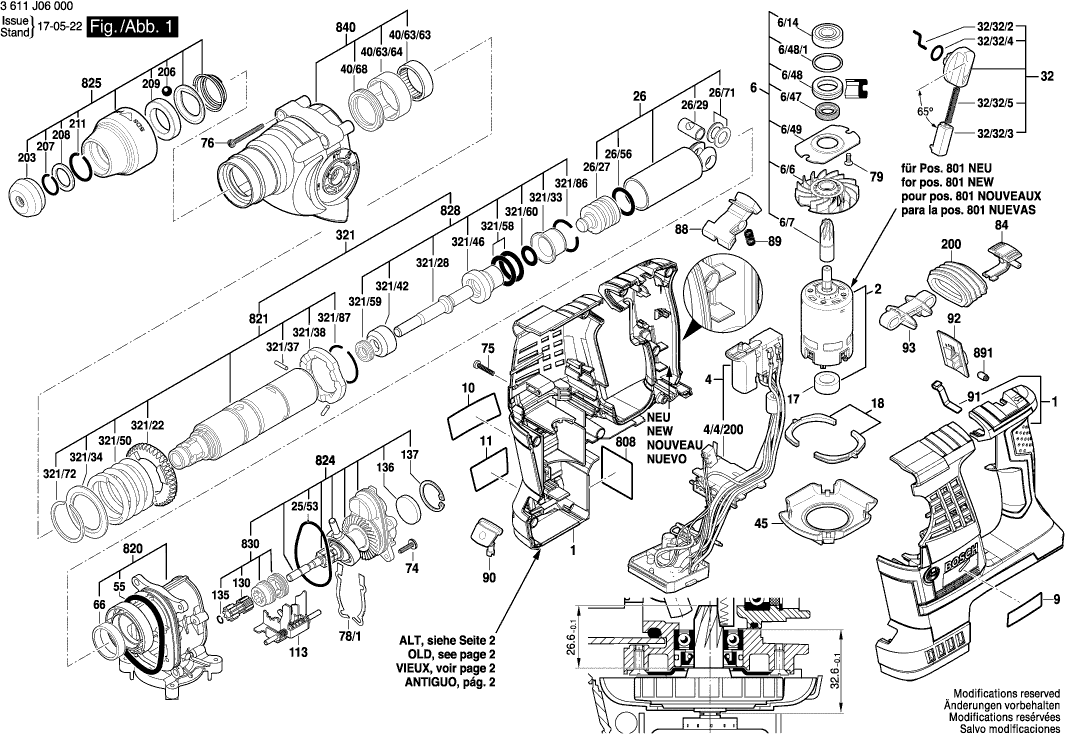

Disegno tecnico 1
Clicca per ingrandire

Disegno tecnico 2
Clicca per ingrandire

Elenco parti di ricambio del modello Bosch 3611J06000 ( GBH36V-LIPLUS )

Pos. Descrizione Prezzo escl. IVA Prezzo incl. IVA
I prezzi mostrati includono l'IVA
Sezione di alloggiamento
1 16051082GT 18.19 22.19
Motore a corrente continua
2 1607022662 113.29 138.21
Modulo elettronico
4 1600A00A4B 101.94 124.37
Portacontatto
4/4/200 1609280A56 12.41 15.14
Pignone di Azionamento
6 1617000A5F 29.75 36.30
CUSCINETTO A SFERE OSC 18
6/14 1610905044 6.54 7.98
Guarnizione labiale dell'albero rotante
6/47 1610283047 9.53 11.63
Anello del Cuscinetto
6/48 1610290102 5.33 6.50
Anello O
6/48/1 1610210208 1.18 1.44
Scudo finale
6/49 1615700044 1.70 2.07
Ventola Sunon PMD2412PMB1-A
6/6 1616610157 4.10 5.00
Pignone di Azionamento
6/7 1600A01143 13.93 16.99
Targhetta del produttore GBH 2000
9 160111C1CP 1.94 2.37
Targhetta del produttore GBH 2000
10 160111C1CN 1.94 2.37
Piastra di Riferimento
11 161111C02G 2.24 2.73
Anello di supporto
17 1600A001HK 1.70 2.07
Cuscinetto motore
18 1600A001FP 7.58 9.25
Anello O
25/53 1610210245 2.24 2.73
Pistone del martello
26 16170006A5 33.45 40.81
Percussore
26/27 1610311019 15.71 19.17
Spinotto del pistone
26/29 1613105020 4.10 5.00
Spinotto del pistone
26/29 1600A01TD0 3.31 4.04
Anello O
26/56 1610210121 1.94 2.37
Disco di Guida
26/71 1610100016 1.18 1.44
Maniglia a Morsetto
32 1612026151 11.88 14.49
Spina di pilotaggio
32/32/2 1614690009 2.71 3.31
Bottone dell'interruttore
32/32/3 1612026035 1.18 1.44
Anello O
32/32/4 1610210046 1.70 2.07
Molla compressione
32/32/5 1614611006 2.71 3.31
Manicotto ad ago AGC 18
40/63/63 1600A001CN 1.94 2.37
MANICOTTO ESATRICO
40/63/64 1610390069 1.70 2.07
Guarnizione labiale dell'albero rotante
40/68 1610283036 5.83 7.11
Anello deflettore d'aria
45 1610591055 1.94 2.37
Anello di tenuta
55 1610210206 4.70 5.73
CUSCINETTO A MANICOTTO
66 1610202021 1.94 2.37
Vite a testa ovale Torx 4x30
74 160343000V 0.83 1.01
Vite a testa ovale Torx 4x30
75 2603490023 0.83 1.01
Vite a testa ovale Torx 4x30
76 2603490027 0.83 1.01
Rondella di compensazione
78/1 1600A003TA 0.83 1.01
Rondella di compensazione
78/1 1600A004FU 0.83 1.01
Rondella di compensazione
78/1 1600A004FV 0.83 1.01
Vite formante a filettatura M6x25 MM
79 1613435023 0.83 1.01
Scorrimento dell'interruttore
84 1600A001E5 0.83 1.01
Pulsante
88 1600A001CM 1.94 2.37
Molla compressione
89 1604612007 1.70 2.07
LENTE
90 1600A001E3 1.70 2.07
Molla a Balia
91 1601200006 0.83 1.01
Elemento di controllo
92 1600A001ED 1.94 2.37
ASTA
93 1600A0022Y 1.94 2.37
Gruppo di interruttori
113 1616325002 9.53 11.63
Maniglia ausiliaria M10
120 160202508Y 18.19 22.19
Maniglia ausiliaria M10
120/120 160202507H 8.45 10.31
ANELLO DI FISSAGGIO D38X1,75
120/124 1611316021 2.24 2.73
Vite a testa martello M8x80 MM
120/125 1613490001 6.54 7.98
Morsetto di Supporto
120/802 1617000685 4.10 5.00
Manicotto del ingranaggio
130 1616333049 13.93 16.99
Anello di ritenzione
135 1614601067 1.18 1.44
Disco di feltro
136 1610205017 0.83 1.01
Anello di bloccaggio
137 2916660012 1.18 1.44
Pieghe a soffietto
200 1600A001CL 4.10 5.00
Tappo protettivo
203 1610508047 1.70 2.07
Palla
206 1613230003 1.18 1.44
Anello di ritenzione
207 1614601027 0.83 1.01
Rondella di ritenzione 1,8 MM DI SPESSORE
208 1610101629 0.83 1.01
Rondella di Attrito
209 1610102638 2.71 3.31
Anello di ritenuta DIN 7993-A22
211 2916540012 2.24 2.73
Frizione dell'utensile
321 16170006CA 95.99 117.11
Ingranaggio Cilindrico
321/22 1616312004 9.53 11.63
Perno di percussione
321/28 1613124098 15.71 19.17
Boccola di tenuta
321/33 1610590020 5.33 6.50
Disco di supporto
321/34 1610190067 1.70 2.07
Spina Cilindrica
321/37 1613100019 1.18 1.44
Disco Di Serraggio
321/38 1600A008AG 2.71 3.31
Rondella di spinta
321/42 1610102084 6.54 7.98
Boccola di guida STM 1800
321/46 1610390068 12.41 15.14
Molla compressione
321/50 1614615008 4.70 5.73
Anello O
321/58 1610210105 3.31 4.04
Anello di tenuta albero
321/59 1600A009VC 2.24 2.73
Anello O
321/60 1610210209 1.18 1.44
Anello di ritenzione
321/72 1604601027 0.83 1.01
Anello di ritenzione
321/86 1614601034 1.70 2.07
Anello di ritenzione
321/87 1604601028 0.83 1.01
Fermo di profondità TSF 55 EBQ
651 1613001009 2.71 3.31
Pacchetto Batteria Scorrevole
653 1607A3504S 342.01 417.25
Pacco Batteria GBA 36V 6.0Ah H-C
653 1607A350RC 304.19 371.11
Pacco Batteria
653 1607A3504P 286.44 349.46
Pacco Batteria GBA 36V 4,0Ah H-C
653 1607A350R2 233.78 285.21
Caricabatterie UK
654 2607226457 148.65 181.35
Caricabatterie UK
654 2607226461 130.32 158.99
Caricabatterie UK
654 2607226459 113.29 138.21
Caricatore Veloce AU GAL 3680 CV 240/14,4-36V
654 2607225903 113.29 138.21
Caricatore rapido TJ GAL 3680 CV 115/14,4-36V
654 2607226031 81.47 99.39
Tubo di Grassa 30 ML
661 1615430010 5.33 6.50
Sezione di alloggiamento
801 16051082FG 33.45 40.81
Motore a corrente continua
802 1617000A5H 113.29 138.21
Modulo elettronico
804 1600A011GZ 101.94 124.37
Targhetta
808 160111A3H9 1.94 2.37
Flangia Intermedia
820 1617000A5J 26.84 32.74
COLLETTO
821 16170006C9 60.65 73.99
Asse intermedio
824 1617000A5K 55.25 67.40
COLLETTO
825 16170006CB 9.53 11.63
Perno di percussione
828 1617000697 44.82 54.68
Manicotto del ingranaggio
830 1617000698 26.84 32.74
Scatola di Meccanismo d'Impatto
840 1617000699 49.56 60.46
