Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3611J00R00 ( GBH36V-LI )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

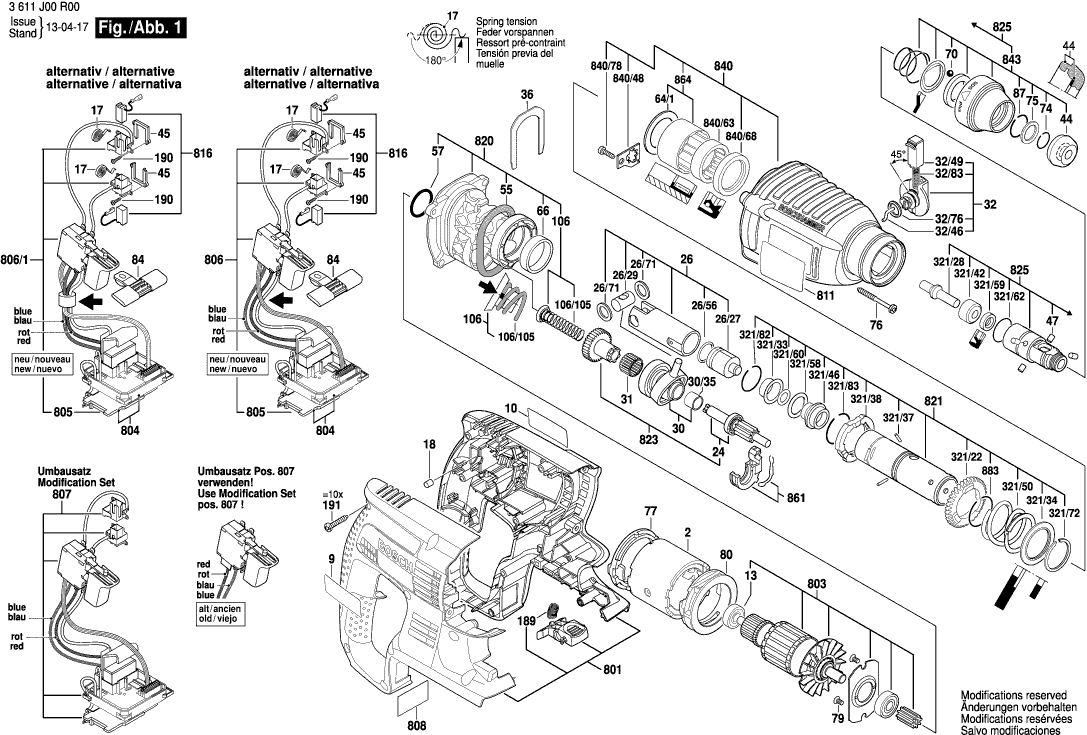

Disegno tecnico del modello Bosch 3611J00R00 ( GBH36V-LI )
Elenco parti di ricambio del modello Bosch 3611J00R00 ( GBH36V-LI )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del polo 14,4-24V | ||||
| 2 | 2610942109 | 18.19 | 22.19 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1611110Z55 | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 10 | 1611110Z56 | 1.94 | 2.37 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2600905052 | 5.83 | 7.11 | |
| Molla a spirale AGC 18 | ||||
| 17 | 1614652006 | 2.71 | 3.31 | |
| Paracolpi in gomma | ||||
| 18 | 2603100056 | 1.18 | 1.44 | |
| Albero Dentato | ||||
| 24 | 16170006EJ | 20.42 | 24.91 | |
| Pistone del martello | ||||
| 26 | 1617000557 | 20.42 | 24.91 | |
| Pistone del martello | ||||
| 26 | 1600A01U34 | 15.71 | 19.17 | |
| Percussore | ||||
| 26/27 | 1610311018 | 13.93 | 16.99 | |
| Spinotto del pistone | ||||
| 26/29 | 1613105012 | 2.71 | 3.31 | |
| Anello O | ||||
| 26/56 | 1610210187 | 1.70 | 2.07 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 26/71 | 1610101011 | 1.18 | 1.44 | |
| Cuscinetto di Trasmissione Su Disegno Pos.830 | ||||
| 30 | 1615819028 | 20.42 | 24.91 | |
| Cuscinetto di Trasmissione Su Disegno Pos.830 | ||||
| 30 | 1600A01U33 | 15.71 | 19.17 | |
| CUSCINETTO A MANICOTTO | ||||
| 30/35 | 1610202024 | 4.10 | 5.00 | |
| Assemblea di aghi rotanti | ||||
| 31 | 1610913016 | 2.71 | 3.31 | |
| Maniglia a Morsetto | ||||
| 32 | 1612026037 | 7.58 | 9.25 | |
| Spina di pilotaggio | ||||
| 32/46 | 1614690002 | 1.18 | 1.44 | |
| Bottone dell'interruttore | ||||
| 32/49 | 1612026035 | 1.18 | 1.44 | |
| Anello O | ||||
| 32/76 | 1610210046 | 1.70 | 2.07 | |
| Molla compressione | ||||
| 32/83 | 1614611006 | 2.71 | 3.31 | |
| PIASTRA DI MONTAGGIO | ||||
| 36 | 1611016003 | 1.70 | 2.07 | |
| Tappo protettivo | ||||
| 44 | 1610508047 | 1.70 | 2.07 | |
| Piastra isolante | ||||
| 45 | 1601010058 | 4.70 | 5.73 | |
| Indicatore DF 700 | ||||
| 47 | 1613100030 | 2.24 | 2.73 | |
| Anello di tenuta | ||||
| 55 | 1610290226 | 2.71 | 3.31 | |
| Anello O | ||||
| 57 | 1610210068 | 1.18 | 1.44 | |
| Disco di supporto | ||||
| 64/1 | 1610190060 | 1.70 | 2.07 | |
| CUSCINETTO A MANICOTTO | ||||
| 66 | 1610202021 | 1.94 | 2.37 | |
| Palla | ||||
| 70 | 1903230013 | 1.70 | 2.07 | |
| Anello di ritenzione | ||||
| 74 | 1614601027 | 0.83 | 1.01 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 75 | 1610101629 | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 76 | 160343000A | 0.83 | 1.01 | |
| Anello di posizionamento | ||||
| 77 | 1610290043 | 1.70 | 2.07 | |
| Vite formante a filettatura M6x25 MM | ||||
| 79 | 1613435023 | 0.83 | 1.01 | |
| Anello di posizionamento | ||||
| 80 | 1610290084 | 5.33 | 6.50 | |
| Scorrimento dell'interruttore | ||||
| 84 | 1613231017 | 1.18 | 1.44 | |
| Anello di ritenuta DIN 7993-A22 | ||||
| 87 | 2916540012 | 2.24 | 2.73 | |
| CUSCINETTO A MANICOTTO | ||||
| 106 | 1614611022 | 1.94 | 2.37 | |
| Molla compressione | ||||
| 106/105 | 1614611021 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 189 | 1614610015 | 3.31 | 4.04 | |
| Vite a testa ovale Torx 4x30 | ||||
| 190 | 2603490017 | 1.70 | 2.07 | |
| Vite a testa ovale Torx 4x30 | ||||
| 191 | 2603490023 | 0.83 | 1.01 | |
| Ingranaggio Cilindrico | ||||
| 321/22 | 1616312004 | 9.53 | 11.63 | |
| Perno di percussione | ||||
| 321/28 | 1613124081 | 7.58 | 9.25 | |
| Boccola di tenuta | ||||
| 321/33 | 1610590014 | 1.70 | 2.07 | |
| Disco di supporto | ||||
| 321/34 | 1610190067 | 1.70 | 2.07 | |
| Spina Cilindrica | ||||
| 321/37 | 1613100019 | 1.18 | 1.44 | |
| Disco Di Serraggio | ||||
| 321/38 | 1600A008AG | 2.71 | 3.31 | |
| Rondella di spinta | ||||
| 321/42 | 1610102073 | 4.10 | 5.00 | |
| Boccola di guida STM 1800 | ||||
| 321/46 | 1610390051 | 5.33 | 6.50 | |
| Molla compressione | ||||
| 321/50 | 1614611020 | 2.24 | 2.73 | |
| Anello O | ||||
| 321/58 | 1610210178 | 1.18 | 1.44 | |
| Guarnizione labiale dell'albero rotante | ||||
| 321/59 | 1610283035 | 4.70 | 5.73 | |
| Anello O | ||||
| 321/60 | 1610210176 | 0.83 | 1.01 | |
| Anello O | ||||
| 321/62 | 1610210179 | 1.94 | 2.37 | |
| Anello di ritenzione | ||||
| 321/72 | 1604601027 | 0.83 | 1.01 | |
| Anello di ritenzione | ||||
| 321/82 | 1614601034 | 1.70 | 2.07 | |
| Anello di ritenzione | ||||
| 321/83 | 1604601028 | 0.83 | 1.01 | |
| Maniglia ausiliaria M10 | ||||
| 650 | 160202508X | 13.93 | 16.99 | |
| Maniglia ausiliaria M10 | ||||
| 650/120 | 160202507H | 8.45 | 10.31 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 650/124 | 1611316021 | 2.24 | 2.73 | |
| Vite a testa martello M8x40 MM | ||||
| 650/125 | 1613490002 | 3.31 | 4.04 | |
| Morsetto di Supporto | ||||
| 650/802 | 1617000475 | 7.58 | 9.25 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 651 | 1613001009 | 2.71 | 3.31 | |
| Pacchetto Batteria Scorrevole | ||||
| 653 | 1607A3504R | 342.01 | 417.25 | |
| Pacchetto Batteria Scorrevole | ||||
| 653 | 1607A3504S | 342.01 | 417.25 | |
| Pacco Batteria 36V, 2,0Ah, LI | ||||
| 653 | 2607336003 | 342.01 | 417.25 | |
| Pacco Batteria GBA 36V 6,0Ah H-C Giappone | ||||
| 653 | 1607A350RD | 304.19 | 371.11 | |
| Pacco Batteria | ||||
| 653 | 2607336893 | 286.44 | 349.46 | |
| Pacco Batteria GBA 36V 4,0Ah H-C | ||||
| 653 | 1607A350R2 | 233.78 | 285.21 | |
| Pacco Batteria GBA 36V 4,0Ah H-C Giappone | ||||
| 653 | 1607A350R4 | 233.78 | 285.21 | |
| Caricabatterie UK | ||||
| 654 | 2607226457 | 148.65 | 181.35 | |
| Caricabatterie Rapido BR 220/18-36V, 1hour | ||||
| 654 | 2607225113 | 130.32 | 158.99 | |
| Caricatore Veloce TW 115V/18-36V, 30Min. | ||||
| 654 | 2607225725 | 113.29 | 138.21 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 654 | 2607225909 | 113.29 | 138.21 | |
| Caricabatterie UK | ||||
| 654 | 2607226459 | 113.29 | 138.21 | |
| Caricabatterie UK | ||||
| 654 | 2607226465 | 113.29 | 138.21 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 654 | 2607225103 | 106.68 | 130.15 | |
| Caricabatterie Veloce AUS AL 36V-20 | ||||
| 654 | 2607226277 | 55.25 | 67.40 | |
| Custodia del motore | ||||
| 801 | 1617000A4W | 26.84 | 32.74 | |
| Indotto | ||||
| 803 | 1617000473 | 101.94 | 124.37 | |
| Modulo elettronico | ||||
| 804 | 1617000890 | 101.94 | 124.37 | |
| Portacontatto | ||||
| 805 | 1609280425 | 12.41 | 15.14 | |
| Interruttore on-off | ||||
| 806 | 1617000889 | 36.85 | 44.96 | |
| Interruttore on-off | ||||
| 806/1 | 1600A00175 | 40.61 | 49.54 | |
| Modulo elettronico | ||||
| 807 | 1607233209 | 130.32 | 158.99 | |
| Targhetta | ||||
| 808 | 160111A3H9 | 1.94 | 2.37 | |
| Piastra di Riferimento | ||||
| 811 | 1611110Y46 | 3.31 | 4.04 | |
| KIT DI SERVIZIO 115V | ||||
| 816 | 1607000496 | 60.65 | 73.99 | |
| KIT DI SERVIZIO 115V | ||||
| 816 | 1617014142 | 8.45 | 10.31 | |
| Flangia Intermedia | ||||
| 820 | 1617000883 | 33.45 | 40.81 | |
| Tubo | ||||
| 821 | 1617000564 | 60.65 | 73.99 | |
| Albero Dentato | ||||
| 823 | 1617000884 | 40.61 | 49.54 | |
| COLLETTO | ||||
| 825 | 1617000598 | 49.56 | 60.46 | |
| Carter del ingranaggio | ||||
| 840 | 1617000V55 | 29.75 | 36.30 | |
| Rondella Con Linguetta | ||||
| 840/48 | 1611098008 | 1.70 | 2.07 | |
| Manicotto ad ago AGC 18 | ||||
| 840/63 | 1610910063 | 4.70 | 5.73 | |
| Guarnizione labiale dell'albero rotante | ||||
| 840/68 | 1610283036 | 5.83 | 7.11 | |
| Vite a testa ovale Torx 4x30 | ||||
| 840/78 | 2603490022 | 0.83 | 1.01 | |
| Manicotto di Protezione | ||||
| 843 | 1617000582 | 8.45 | 10.31 | |
| Elemento di commutazione | ||||
| 861 | 1615820097 | 4.10 | 5.00 | |
| Disco di supporto | ||||
| 864 | 1617000A07 | 8.45 | 10.31 | |
| Fusto del mandrino trapano 1/2 SDS-PLUS | ||||
| 870 | 1617000154 | 26.84 | 32.74 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 870/2 | 2603421207 | 1.18 | 1.44 | |
| Mandrino | ||||
| 871 | 1608571088 | 23.75 | 28.98 | |
| Chiave del mandrino | ||||
| 872 | 2607950007 | 5.33 | 6.50 | |
| Anello di ritenzione | ||||
| 883 | 1604601028 | 0.83 | 1.01 | |
