Qui troverai tutte le parti e i disegni disponibili di “Bosch 0611249703 (GBH3-28FE)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

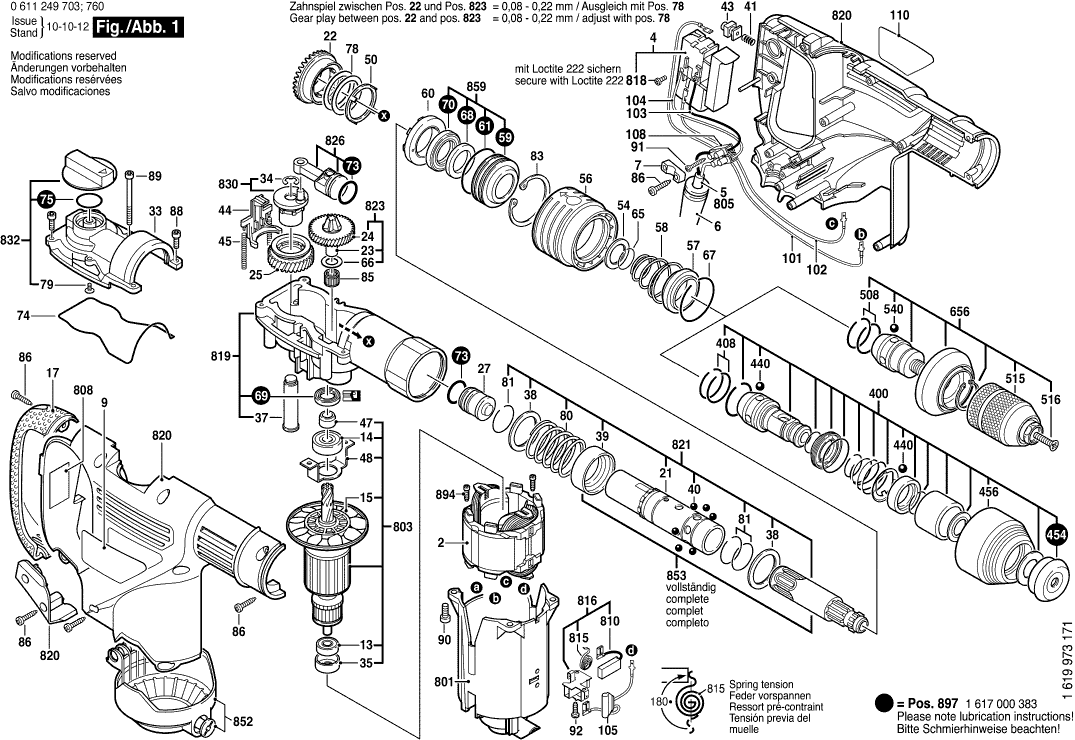

Disegni tecnici di Bosch 0611249703 (GBH3-28FE)
Elenco parti di Bosch 0611249703 (GBH3-28FE)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Non più disponibile, nessuna sostituzione | ||||
| 2 | 1614220118 | |||
| Interruttore | ||||
| 4 | 2607200576 | 27.81 | 33.93 | |
| OCCHIELLO | ||||
| 6 | 2600703018 | 2.40 | 2.93 | |
| Morsetto del cavo | ||||
| 7 | 1611035005 | 2.08 | 2.54 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 9 | 1611110A62 | |||
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2600905032 | 4.94 | 6.03 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1610905036 | 6.73 | 8.21 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 15 | 1616610088 | 2.86 | 3.49 | |
| Maniglia Alette | ||||
| 17 | 1615132075 | 7.46 | 9.10 | |
| Tubo | ||||
| 21 | 1615806047 | 43.12 | 52.61 | |
| Ingranaggio a Corona | ||||
| 22 | 1616333038 | 31.42 | 38.33 | |
| Rondella 8X21X1 | ||||
| 23 | 1616333039 | 14.94 | 18.23 | |
| Ingranaggio Cilindrico | ||||
| 24 | 1616312005 | 11.37 | 13.87 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 25 | 1616317061 | |||
| Percussore | ||||
| 27 | 1610311016 | 12.82 | 15.64 | |
| Coperchio dell'ingranaggio | ||||
| 33 | 1615808082 | 12.82 | 15.64 | |
| Anello di bloccaggio | ||||
| 34 | 2916080910 | 2.08 | 2.54 | |
| Anello intermedio | ||||
| 35 | 1600502023 | 2.08 | 2.54 | |
| Albero eccentrico | ||||
| 37 | 1613123004 | 11.37 | 13.87 | |
| Disco di supporto | ||||
| 38 | 1610202018 | 7.46 | 9.10 | |
| Anello di riserva | ||||
| 39 | 1610390039 | 8.35 | 10.19 | |
| Palla | ||||
| 40 | 1903230013 | 2.08 | 2.54 | |
| Molla compressione | ||||
| 41 | 3604618008 | 2.08 | 2.54 | |
| Boccola filettata | ||||
| 43 | 1610390043 | 1.49 | 1.82 | |
| Forcella di controllo | ||||
| 44 | 1611329019 | 2.86 | 3.49 | |
| Molla compressione | ||||
| 45 | 1614611016 | 1.00 | 1.22 | |
| Anello interno TID 18 | ||||
| 47 | 1610250010 | 5.81 | 7.09 | |
| PIASTRA DI MONTAGGIO | ||||
| 48 | 1611329020 | 2.40 | 2.93 | |
| Rondella di Attrito | ||||
| 50 | 1610290059 | 1.49 | 1.82 | |
| Disco di supporto | ||||
| 54 | 1610190021 | 2.08 | 2.54 | |
| Manicotto Scorrevole | ||||
| 56 | 1610522011 | 2.86 | 3.49 | |
| Anello di riserva | ||||
| 57 | 1610220019 | 10.90 | 13.30 | |
| Molla compressione | ||||
| 58 | 1614643015 | 1.00 | 1.22 | |
| Manicotto di tenuta | ||||
| 59 | 1610314003 | 2.40 | 2.93 | |
| CUSCINETTO A MANICOTTO | ||||
| 60 | 1615190087 | 2.08 | 2.54 | |
| Anello O | ||||
| 61 | 1610210156 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 65 | 1614601018 | |||
| Disco di supporto | ||||
| 66 | 1610100612 | 1.49 | 1.82 | |
| Anello di ritenzione | ||||
| 67 | 1614601040 | 1.00 | 1.22 | |
| Rondella in feltro D 20/14 2mm | ||||
| 68 | 1610205008 | 1.49 | 1.82 | |
| Guarnizione labiale dell'albero rotante | ||||
| 69 | 1610283031 | 4.18 | 5.10 | |
| Guarnizione labiale dell'albero rotante | ||||
| 70 | 1610283032 | 6.73 | 8.21 | |
| Anello O | ||||
| 73 | 1610210121 | 2.40 | 2.93 | |
| Disco di tenuta | ||||
| 74 | 1611014002 | 3.44 | 4.20 | |
| Anello O | ||||
| 75 | 1610210155 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 78 | 1610102051 | 1.00 | 1.22 | |
| Rondella di compensazione | ||||
| 78 | 1610102053 | 1.00 | 1.22 | |
| Vite di grasso AW 10 3x25 | ||||
| 79 | 1928491082 | 1.49 | 1.82 | |
| Molla compressione | ||||
| 80 | 1614615003 | 3.44 | 4.20 | |
| Anello di ritenzione | ||||
| 81 | 1614601033 | 1.49 | 1.82 | |
| Anello di bloccaggio | ||||
| 83 | 1614601036 | 1.49 | 1.82 | |
| Assemblea di aghi rotanti | ||||
| 85 | 1610913015 | 2.86 | 3.49 | |
| Vite della piastra | ||||
| 86 | 1603435050 | 1.49 | 1.82 | |
| Vite a brugola | ||||
| 88 | 1613414016 | 1.00 | 1.22 | |
| Vite a brugola | ||||
| 89 | 1613414017 | 1.00 | 1.22 | |
| Vite a brugola | ||||
| 90 | 2910131154 | 1.00 | 1.22 | |
| Vite della piastra | ||||
| 91 | 2912401008 | 1.00 | 1.22 | |
| Vite della piastra | ||||
| 92 | 2910211005 | 1.00 | 1.22 | |
| Cavo di connessione | ||||
| 101 | 1614449012 | 3.44 | 4.20 | |
| Cavo di connessione | ||||
| 102 | 1614431028 | 2.40 | 2.93 | |
| Cavo di connessione | ||||
| 103 | 1614437017 | 2.40 | 2.93 | |
| Cavo di connessione | ||||
| 104 | 1614437018 | 4.18 | 5.10 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 105 | 1614431029 | 4.94 | 6.03 | |
| FERMAGLIO PER CAVO | ||||
| 108 | 1611091006 | 1.49 | 1.82 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 110 | 1611110A63 | |||
| Maniglia ausiliaria M10 | ||||
| 120 | 160202507H | 10.90 | 13.30 | |
| Non più disponibile, nessuna sostituzione | ||||
| 121 | 1618040073 | |||
| Vite esagonale | ||||
| 122 | 1613450017 | 1.49 | 1.82 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 123 | 1611316018 | 2.86 | 3.49 | |
| Dado esagonale | ||||
| 124 | 2915051180 | 1.00 | 1.22 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 125 | 1613001008 | 8.35 | 10.19 | |
| Mandrina a Cambio Rapido | ||||
| 400 | 1617000436 | 155.51 | 189.72 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 408 | 1614600001 | |||
| Palla | ||||
| 440 | 1903230013 | 2.08 | 2.54 | |
| Tappo protettivo | ||||
| 454 | 1610508039 | 5.81 | 7.09 | |
| Manicotto di Protezione | ||||
| 456 | 1610499042 | 3.44 | 4.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 508 | 1614600001 | |||
| Mandrino senza chiave | ||||
| 515 | 2608572184 | 88.83 | 108.37 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 516 | 2603421229 | 1.49 | 1.82 | |
| Palla | ||||
| 540 | 1903230013 | 2.08 | 2.54 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 656 | 1617000435 | |||
| Tubo di Grassa 30 ML | ||||
| 661 | 1615430010 | 5.96 | 7.27 | |
| Custodia isolante | ||||
| 801 | 1615108103 | 11.37 | 13.87 | |
| Indotto | ||||
| 803 | 1614010705 | 98.18 | 119.78 | |
| Cavo di alimentazione | ||||
| 805 | 1614460026 | 16.79 | 20.48 | |
| Targhetta | ||||
| 808 | 160111A3H5 | 2.40 | 2.93 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1617014137 | 13.13 | 16.02 | |
| Molla a spirale AGC 18 | ||||
| 815 | 1614652003 | 1.49 | 1.82 | |
| PORTA-SPAZZOLA | ||||
| 816 | 1617000392 | 16.79 | 20.48 | |
| Vite a testa cilindrica | ||||
| 818 | 2603410001 | 1.49 | 1.82 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 819 | 1617000382 | |||
| Sezione di alloggiamento | ||||
| 820 | 1615104016 | 27.81 | 33.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 821 | 1617000437 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 822 | 1612025053 | |||
| Rondella 8X21X1 | ||||
| 823 | 1617016009 | 31.42 | 38.33 | |
| Pistone del martello | ||||
| 826 | 1618700085 | 13.13 | 16.02 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 830 | 1612210118 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 832 | 1612026090 | |||
| Coperchio della spazzola | ||||
| 852 | 1615500310 | 8.35 | 10.19 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 853 | 1617000438 | |||
| Manicotto di tenuta | ||||
| 859 | 1610314004 | 9.67 | 11.80 | |
| Bullone della Frizione | ||||
| 894 | 2603435015 | 2.08 | 2.54 | |
| Riservatorio dell'olio | ||||
| 895 | 1615430019 | 61.93 | 75.55 | |
| Set Di Parti di Consumo | ||||
| 897 | 1617000383 | 16.79 | 20.48 | |
| Riservatorio dell'olio | ||||
| 898 | 1615437509 | 10.90 | 13.30 | |
