Qui troverai tutte le parti e i disegni disponibili di “Bosch 0611239708 (GBH3-28E)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

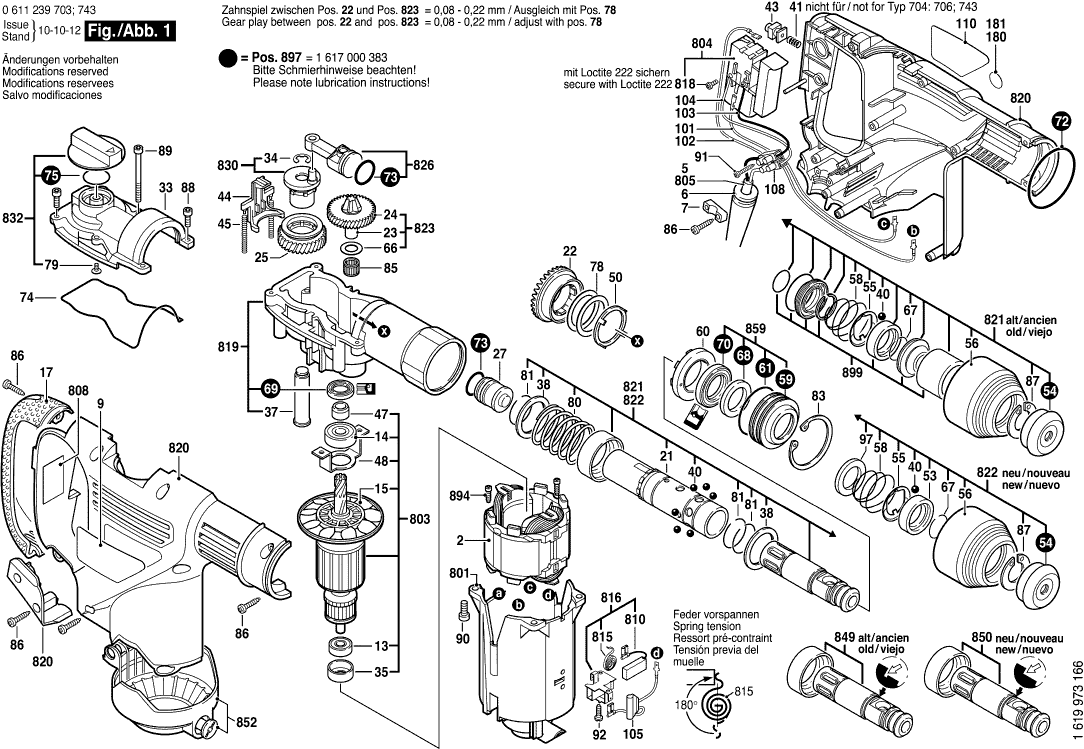

Disegni tecnici di Bosch 0611239708 (GBH3-28E)
Elenco parti di Bosch 0611239708 (GBH3-28E)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Non più disponibile, nessuna sostituzione | ||||
| 2 | 1614220118 | |||
| OCCHIELLO | ||||
| 6 | 2600703018 | 2.40 | 2.93 | |
| Morsetto del cavo | ||||
| 7 | 1611035005 | 2.08 | 2.54 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1611110C02 | 1.90 | 2.32 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2600905032 | 4.94 | 6.03 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1610905036 | 6.73 | 8.21 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 15 | 1616610088 | 2.86 | 3.49 | |
| Maniglia Alette | ||||
| 17 | 1615132075 | 7.46 | 9.10 | |
| Tubo | ||||
| 21 | 1615806047 | 43.12 | 52.61 | |
| Ingranaggio a Corona | ||||
| 22 | 1616333038 | 31.42 | 38.33 | |
| Rondella 8X21X1 | ||||
| 23 | 1616333039 | 14.94 | 18.23 | |
| Ingranaggio Cilindrico | ||||
| 24 | 1616312005 | 11.37 | 13.87 | |
| Ruota dentata eccentrica | ||||
| 25 | 1616317061 | 16.79 | 20.48 | |
| Percussore | ||||
| 27 | 1610311016 | 12.82 | 15.64 | |
| Coperchio dell'ingranaggio | ||||
| 33 | 1615808082 | 12.82 | 15.64 | |
| Anello di bloccaggio | ||||
| 34 | 2916080910 | 2.08 | 2.54 | |
| Anello intermedio | ||||
| 35 | 1600502023 | 2.08 | 2.54 | |
| Albero eccentrico | ||||
| 37 | 1613123004 | 11.37 | 13.87 | |
| Disco di supporto | ||||
| 38 | 1610202018 | 7.46 | 9.10 | |
| Palla | ||||
| 40 | 1903230013 | 2.08 | 2.54 | |
| Molla compressione | ||||
| 41 | 3604618008 | 2.08 | 2.54 | |
| Boccola filettata | ||||
| 43 | 1610390043 | 1.49 | 1.82 | |
| Forcella di controllo | ||||
| 44 | 1611329019 | 2.86 | 3.49 | |
| Molla compressione | ||||
| 45 | 1614611016 | 1.00 | 1.22 | |
| Anello interno TID 18 | ||||
| 47 | 1610250010 | 5.81 | 7.09 | |
| PIASTRA DI MONTAGGIO | ||||
| 48 | 1611329020 | 2.40 | 2.93 | |
| Rondella di Attrito | ||||
| 50 | 1610290059 | 1.49 | 1.82 | |
| Rondella di spinta | ||||
| 53 | 1610422018 | 5.96 | 7.27 | |
| Tappo protettivo | ||||
| 54 | 1610508039 | 5.81 | 7.09 | |
| PIASTRA DI MONTAGGIO | ||||
| 55 | 1610190040 | 2.18 | 2.66 | |
| Manicotto di Protezione | ||||
| 56 | 1610499042 | 3.44 | 4.20 | |
| Molla compressione | ||||
| 58 | 1614615004 | 2.18 | 2.66 | |
| Manicotto di tenuta | ||||
| 59 | 1610314003 | 2.40 | 2.93 | |
| CUSCINETTO A MANICOTTO | ||||
| 60 | 1615190087 | 2.08 | 2.54 | |
| Anello O | ||||
| 61 | 1610210156 | 1.49 | 1.82 | |
| Disco di supporto | ||||
| 66 | 1610100612 | 1.49 | 1.82 | |
| Anello di ritenzione | ||||
| 67 | 1614601032 | 1.32 | 1.61 | |
| Rondella in feltro D 20/14 2mm | ||||
| 68 | 1610205008 | 1.49 | 1.82 | |
| Guarnizione labiale dell'albero rotante | ||||
| 69 | 1610283031 | 4.18 | 5.10 | |
| Guarnizione labiale dell'albero rotante | ||||
| 70 | 1610283032 | 6.73 | 8.21 | |
| Anello O | ||||
| 72 | 1610210157 | 1.32 | 1.61 | |
| Anello O | ||||
| 73 | 1610210121 | 2.40 | 2.93 | |
| Disco di tenuta | ||||
| 74 | 1611014002 | 3.44 | 4.20 | |
| Anello O | ||||
| 75 | 1610210155 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 78 | 1610102051 | 1.00 | 1.22 | |
| Compensatieschijf | ||||
| 78 | 1610102052 | 1.00 | 1.22 | |
| Rondella di compensazione | ||||
| 78 | 1610102053 | 1.00 | 1.22 | |
| Vite di grasso AW 10 3x25 | ||||
| 79 | 1928491082 | 1.49 | 1.82 | |
| Molla compressione | ||||
| 80 | 1614615003 | 3.44 | 4.20 | |
| Anello di ritenzione | ||||
| 81 | 1614601033 | 1.49 | 1.82 | |
| Anello di bloccaggio | ||||
| 83 | 1614601036 | 1.49 | 1.82 | |
| Assemblea di aghi rotanti | ||||
| 85 | 1610913015 | 2.86 | 3.49 | |
| Vite a testa ovale Torx 4x30 | ||||
| 86 | 2603490023 | 1.00 | 1.22 | |
| Anello di riserva | ||||
| 87 | 1610209006 | 1.32 | 1.61 | |
| Vite a brugola | ||||
| 88 | 1613414016 | 1.00 | 1.22 | |
| Vite a brugola | ||||
| 89 | 1613414017 | 1.00 | 1.22 | |
| Vite a brugola | ||||
| 90 | 2910131154 | 1.00 | 1.22 | |
| Vite della piastra | ||||
| 91 | 2912401008 | 1.00 | 1.22 | |
| Vite della piastra | ||||
| 92 | 2910211005 | 1.00 | 1.22 | |
| Rondella di Attrito | ||||
| 97 | 1610102025 | 2.08 | 2.54 | |
| Cavo di connessione | ||||
| 101 | 1614449012 | 3.44 | 4.20 | |
| Cavo di connessione | ||||
| 102 | 1614431028 | 2.40 | 2.93 | |
| Cavo di connessione | ||||
| 103 | 1614437017 | 2.40 | 2.93 | |
| Cavo di connessione | ||||
| 104 | 1614437018 | 4.18 | 5.10 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 105 | 1614431029 | 4.94 | 6.03 | |
| Terminale di connessione 2-POLI | ||||
| 108 | 1611091003 | 1.49 | 1.82 | |
| FERMAGLIO PER CAVO | ||||
| 108 | 1611091006 | 1.49 | 1.82 | |
| Piastra di Riferimento | ||||
| 110 | 1611110C03 | 1.73 | 2.11 | |
| Maniglia ausiliaria M10 | ||||
| 120 | 160202507H | 10.90 | 13.30 | |
| Non più disponibile, nessuna sostituzione | ||||
| 121 | 1618040073 | |||
| Vite esagonale | ||||
| 122 | 1613450017 | 1.49 | 1.82 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 123 | 1611316018 | 2.86 | 3.49 | |
| Dado esagonale | ||||
| 124 | 2915051180 | 1.00 | 1.22 | |
| Tubo di Grassa 30 ML | ||||
| 661 | 1615430010 | 5.96 | 7.27 | |
| BOORHOUDERSCHACHT | ||||
| 700 | 1617000132 | 1.00 | 1.22 | |
| Mandrino | ||||
| 701 | 1608571088 | 27.81 | 33.93 | |
| Chiave del mandrino | ||||
| 707 | 2607950007 | 6.73 | 8.21 | |
| Non più disponibile, nessuna sostituzione | ||||
| 720 | 2602025112 | |||
| Fermo di profondità TSF 55 EBQ | ||||
| 725 | 1613001009 | 3.44 | 4.20 | |
| Custodia isolante | ||||
| 801 | 1615108103 | 11.37 | 13.87 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 802 | 2603421229 | 1.49 | 1.82 | |
| Indotto | ||||
| 803 | 1614010705 | 98.18 | 119.78 | |
| Interruttore | ||||
| 804 | 2607200576 | 27.81 | 33.93 | |
| Cavo di alimentazione | ||||
| 805 | 1614460026 | 16.79 | 20.48 | |
| Targhetta | ||||
| 808 | 160111A3H5 | 2.40 | 2.93 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1617014137 | 13.13 | 16.02 | |
| Molla a spirale AGC 18 | ||||
| 815 | 1614652003 | 1.49 | 1.82 | |
| PORTA-SPAZZOLA | ||||
| 816 | 1617000392 | 16.79 | 20.48 | |
| Vite a testa cilindrica | ||||
| 818 | 2603410001 | 1.49 | 1.82 | |
| Carter del ingranaggio | ||||
| 819 | 1617000382 | 52.45 | 63.99 | |
| Sezione di alloggiamento | ||||
| 820 | 1615104016 | 27.81 | 33.93 | |
| Portautensili SDS-PLUS | ||||
| 821 | 1618598221 | 179.65 | 219.17 | |
| Frizione dell'utensile | ||||
| 822 | 1618598248 | 158.14 | 192.93 | |
| Rondella 8X21X1 | ||||
| 823 | 1617016009 | 31.42 | 38.33 | |
| Pistone del martello | ||||
| 826 | 1618700085 | 13.13 | 16.02 | |
| Eccentrico | ||||
| 830 | 1612210118 | 39.14 | 47.75 | |
| Maniglia a Morsetto | ||||
| 832 | 1612026090 | 2.40 | 2.93 | |
| Dispositivo di Tenuta dell'Utensile SDS-PLUS | ||||
| 849 | 1618598220 | 158.14 | 192.93 | |
| COLLETTO | ||||
| 850 | 1618598249 | 89.25 | 108.88 | |
| Coperchio della spazzola | ||||
| 852 | 1615500310 | 8.35 | 10.19 | |
| Manicotto di tenuta | ||||
| 859 | 1610314004 | 9.67 | 11.80 | |
| Bullone della Frizione | ||||
| 894 | 2603435015 | 2.08 | 2.54 | |
| Riservatorio dell'olio | ||||
| 895 | 1615430019 | 61.93 | 75.55 | |
| Set Di Parti di Consumo | ||||
| 897 | 1617000383 | 16.79 | 20.48 | |
| Riservatorio dell'olio | ||||
| 898 | 1615437509 | 10.90 | 13.30 | |
| Non più disponibile, nessuna sostituzione | ||||
| 899 | 1617000V76 | |||
