Qui troverai tutte le parti e i disegni disponibili di “Bosch 3611B3A081 ( GBH3-28DRE )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

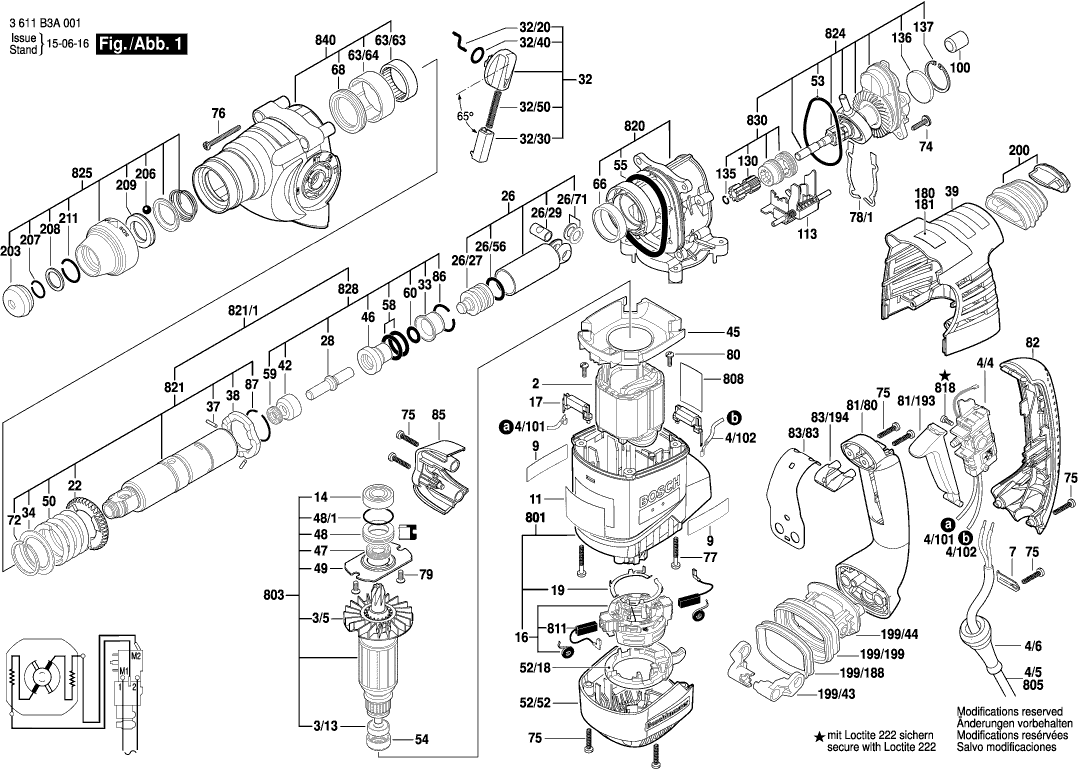

Disegni tecnici di Bosch 3611B3A081 ( GBH3-28DRE )

Elenco parti di Bosch 3611B3A081 ( GBH3-28DRE )

Pos. Descrizione Prezzo IVA escl. Prezzo IVA incl.
I prezzi indicati sono comprensivi di IVA
Campo 230V
2 2604220549 29.75 36.30
CUSCINETTO A SFERE OSC 18
3/13 1610905032 4.10 5.00
Ventola Sunon PMD2412PMB1-A
3/5 1616610104 6.54 7.98
Cavo di connessione
4/101 1614490015 2.24 2.73
Cavo di connessione
4/102 1614490016 2.24 2.73
Interruttore
4/4 1617200127 23.75 28.98
Cavo di alimentazione
4/5 1614460073 20.42 24.91
OCCHIELLO
4/6 1600703034 1.94 2.37
Morsetto di fissaggio
7 1601302017 0.83 1.01
Targhetta del produttore GBH 2000
9 160111C0UT 1.94 2.37
Piastra di Riferimento
11 1611110Z43 1.94 2.37
CUSCINETTO A SFERE OSC 18
14 1610905044 6.54 7.98
Piastra della spazzola
16 1614336064 15.71 19.17
Filtro di interferenza TURBO II R1 ET-BG
17 1614465011 5.33 6.50
Contatto Intercambiabile
19 1611329024 1.18 1.44
Ingranaggio Cilindrico
22 1616312004 9.53 11.63
Pistone del martello
26 16170006A5 33.45 40.81
Percussore
26/27 1610311019 15.71 19.17
Spinotto del pistone
26/29 1600A01TD0 3.31 4.04
Anello O
26/56 1610210121 1.94 2.37
Disco di Guida
26/71 1610100016 1.18 1.44
Perno di percussione
28 1613124098 15.71 19.17
Maniglia a Morsetto
32 1612026151 11.88 14.49
Spina di pilotaggio
32/20 1614690009 2.71 3.31
Bottone dell'interruttore
32/30 1612026035 1.18 1.44
Anello O
32/40 1610210046 1.70 2.07
Molla compressione
32/50 1614611006 2.71 3.31
Boccola di tenuta
33 1610590020 5.33 6.50
Disco di supporto
34 1610190067 1.70 2.07
Spina Cilindrica
37 1613100019 1.18 1.44
Disco Di Serraggio
38 1600A008AG 2.71 3.31
Coperchio dell'ingranaggio
39 1615808102 10.73 13.09
Rondella di spinta
42 1610102084 6.54 7.98
Anello deflettore d'aria
45 1610591046 1.18 1.44
Boccola di guida STM 1800
46 1610390068 12.41 15.14
Guarnizione labiale dell'albero rotante
47 1610283047 9.53 11.63
Anello del Cuscinetto
48 1610290102 5.33 6.50
Anello O
48/1 1610210208 1.18 1.44
Scudo finale
49 1615700044 1.70 2.07
Molla compressione
50 1614615008 4.70 5.73
Manicotto della frizione
52/18 1610290098 3.31 4.04
Coperchio
52/52 1615108154 7.58 9.25
Anello O
53 1610210245 2.24 2.73
Anello intermedio
54 1600502023 1.70 2.07
Anello di tenuta
55 1610210206 4.70 5.73
Anello O
58 1610210105 3.31 4.04
Anello di tenuta albero
59 1600A009VC 2.24 2.73
Anello O
60 1610210209 1.18 1.44
Manicotto ad ago AGC 18
63/63 1610910063 4.70 5.73
MANICOTTO ESATRICO
63/64 1610390069 1.70 2.07
CUSCINETTO A MANICOTTO
66 1610202021 1.94 2.37
Guarnizione labiale dell'albero rotante
68 1610283036 5.83 7.11
Anello di ritenzione
72 1604601027 0.83 1.01
Vite a testa ovale Torx 4x30
74 160343000V 0.83 1.01
Vite a testa ovale Torx 4x30
75 2603490023 0.83 1.01
Vite a testa ovale Torx 4x30
76 2603490027 0.83 1.01
Vite formante a filettatura M6x25 MM
77 1613490017 1.94 2.37
Rondella di compensazione
78/1 1600A003TA 0.83 1.01
Rondella di compensazione
78/1 1600A004FU 0.83 1.01
Rondella di compensazione
78/1 1600A004FV 0.83 1.01
Vite formante a filettatura M6x25 MM
79 1613435023 0.83 1.01
Vite di grasso AW 10 3x25
80 1613435038 0.83 1.01
Cricchetto di commutazione
81/193 1612026126 1.94 2.37
Maniglia TSC 55
81/80 1615133033 8.45 10.31
Piastra di maniglia
82 16170006AE 9.53 11.63
Piastra di avvitamento
83/194 1610099013 1.70 2.07
Molla a Balia
83/83 1614690008 4.10 5.00
COPERTURA
85 1615500404 2.24 2.73
Anello di ritenzione
86 1614601034 1.70 2.07
Anello di ritenzione
87 1604601028 0.83 1.01
Paracolpi in gomma
100 1610026003 1.18 1.44
Gruppo di interruttori
113 1616325002 9.53 11.63
Maniglia ausiliaria M10
120 160202508Y 18.19 22.19
Maniglia ausiliaria M10
120/120 160202507H 8.45 10.31
ANELLO DI FISSAGGIO D38X1,75
120/124 1611316021 2.24 2.73
Vite a testa martello M8x80 MM
120/125 1613490001 6.54 7.98
Morsetto di Supporto
120/802 1617000685 4.10 5.00
Manicotto del ingranaggio
130 1616333049 13.93 16.99
Anello di ritenzione
135 1614601067 1.18 1.44
Disco di feltro
136 1610205017 0.83 1.01
Anello di bloccaggio
137 2916660012 1.18 1.44
Piastra di avvertimento
180 1611110W08 1.94 2.37
Elemento di Tensionamento
199/188 1610209008 2.71 3.31
Pieghe a soffietto
199/199 1610284002 4.70 5.73
Braccio oscillante
199/43 1612099002 1.94 2.37
Piede oscillante
199/44 1614611025 2.24 2.73
Pieghe a soffietto
200 1610284007 4.70 5.73
Tappo protettivo
203 1610508047 1.70 2.07
Palla
206 1613230003 1.18 1.44
Anello di ritenzione
207 1614601027 0.83 1.01
Rondella di ritenzione 1,8 MM DI SPESSORE
208 1610101629 0.83 1.01
Rondella di Attrito
209 1610102089 2.24 2.73
Anello di ritenzione
211 160460102S 0.83 1.01
Tubo di Grassa 30 ML
661 1615430010 5.33 6.50
Fermo di profondità TSF 55 EBQ
688 1613001009 2.71 3.31
Custodia del motore
801 1617000689 44.82 54.68
Indotto
803 1617000690 81.47 99.39
Targhetta
808 160111A3H5 1.94 2.37
KIT DI SERVIZIO 115V
811 1617000525 8.45 10.31
Vite a testa cilindrica
818 2603410001 1.18 1.44
Flangia Intermedia
820 1617000A5J 26.84 32.74
COLLETTO
821 1617000692 73.72 89.94
COLLETTO
821/1 1617000693 91.56 111.70
Asse intermedio
824 1617000A5K 55.25 67.40
COLLETTO
825 1617000695 12.41 15.14
Perno di percussione
828 1617000697 44.82 54.68
Manicotto del ingranaggio
830 1617000698 26.84 32.74
Scatola di Meccanismo d'Impatto
840 1617000699 49.56 60.46
Nessuna informazione disponibile, non ordinabile
870 1613523011
Vite a testa svasata VN-HK 85 M5x10
870/2 2603421207 1.18 1.44
Mandrino
871 1608571069 20.42 24.91
Chiave del mandrino
872 2607950007 5.33 6.50
Non più disponibile, nessuna sostituzione
895 1615438426
