Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3611B3A071 ( GBH3-28DRE )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

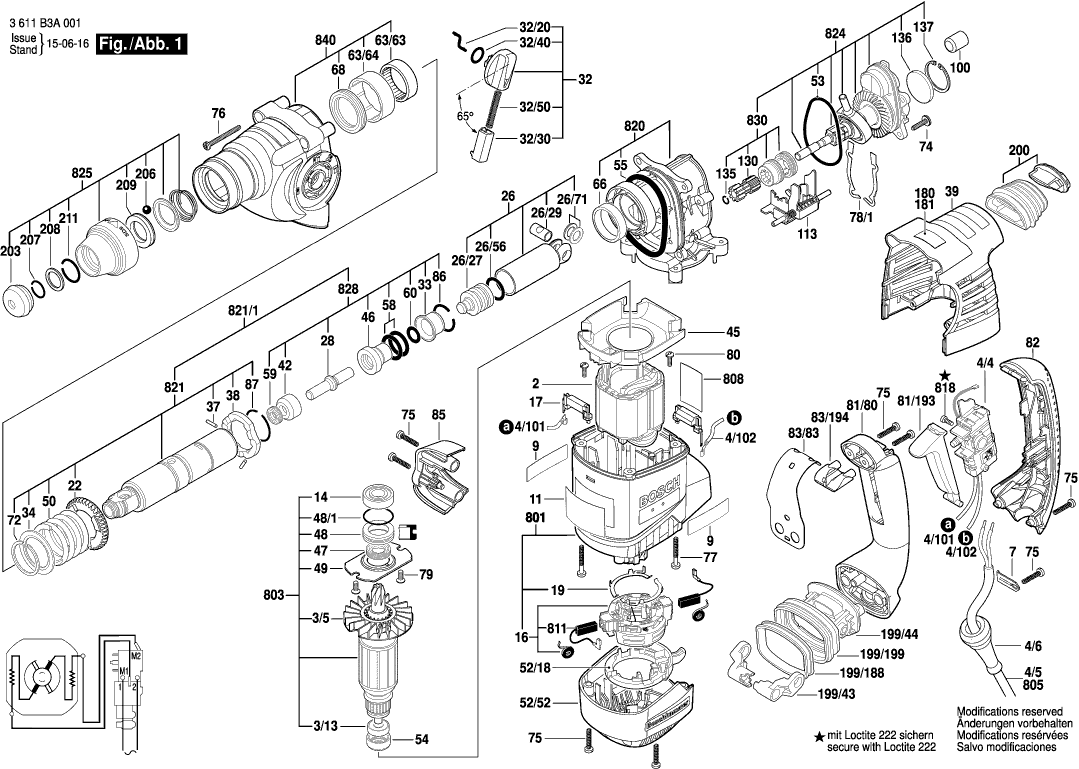

Disegno tecnico del modello Bosch 3611B3A071 ( GBH3-28DRE )
Elenco parti di ricambio del modello Bosch 3611B3A071 ( GBH3-28DRE )
Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
I prezzi mostrati includono l'IVA | ||||
Campo 230V | ||||
2 | 1614220117 | 12.41 | 15.14 | |
CUSCINETTO A SFERE OSC 18 | ||||
3/13 | 1610905032 | 4.10 | 5.00 | |
Ventola Sunon PMD2412PMB1-A | ||||
3/5 | 1616610104 | 6.54 | 7.98 | |
Cavo di connessione | ||||
4/101 | 1614490015 | 2.24 | 2.73 | |
Cavo di connessione | ||||
4/102 | 1614490016 | 2.24 | 2.73 | |
Interruttore | ||||
4/4 | 1617200127 | 23.75 | 28.98 | |
Cavo di alimentazione | ||||
4/5 | 3604460084 | 18.19 | 22.19 | |
OCCHIELLO | ||||
4/6 | 1600703034 | 1.94 | 2.37 | |
Morsetto di fissaggio | ||||
7 | 1601302017 | 0.83 | 1.01 | |
Targhetta del produttore GBH 2000 | ||||
9 | 160111C0UT | 1.94 | 2.37 | |
Piastra di Riferimento | ||||
11 | 1611110Z43 | 1.94 | 2.37 | |
CUSCINETTO A SFERE OSC 18 | ||||
14 | 1610905044 | 6.54 | 7.98 | |
Piastra della spazzola | ||||
16 | 1614336064 | 15.71 | 19.17 | |
Filtro di interferenza TURBO II R1 ET-BG | ||||
17 | 1614465011 | 5.33 | 6.50 | |
Contatto Intercambiabile | ||||
19 | 1611329024 | 1.18 | 1.44 | |
Ingranaggio Cilindrico | ||||
22 | 1616312004 | 9.53 | 11.63 | |
Pistone del martello | ||||
26 | 16170006A5 | 33.45 | 40.81 | |
Percussore | ||||
26/27 | 1610311019 | 15.71 | 19.17 | |
Spinotto del pistone | ||||
26/29 | 1600A01TD0 | 3.31 | 4.04 | |
Anello O | ||||
26/56 | 1610210121 | 1.94 | 2.37 | |
Disco di Guida | ||||
26/71 | 1610100016 | 1.18 | 1.44 | |
Perno di percussione | ||||
28 | 1613124098 | 15.71 | 19.17 | |
Maniglia a Morsetto | ||||
32 | 1612026151 | 11.88 | 14.49 | |
Spina di pilotaggio | ||||
32/20 | 1614690009 | 2.71 | 3.31 | |
Bottone dell'interruttore | ||||
32/30 | 1612026035 | 1.18 | 1.44 | |
Anello O | ||||
32/40 | 1610210046 | 1.70 | 2.07 | |
Molla compressione | ||||
32/50 | 1614611006 | 2.71 | 3.31 | |
Boccola di tenuta | ||||
33 | 1610590020 | 5.33 | 6.50 | |
Disco di supporto | ||||
34 | 1610190067 | 1.70 | 2.07 | |
Spina Cilindrica | ||||
37 | 1613100019 | 1.18 | 1.44 | |
Disco Di Serraggio | ||||
38 | 1600A008AG | 2.71 | 3.31 | |
Coperchio dell'ingranaggio | ||||
39 | 1615808102 | 10.73 | 13.09 | |
Rondella di spinta | ||||
42 | 1610102084 | 6.54 | 7.98 | |
Anello deflettore d'aria | ||||
45 | 1610591046 | 1.18 | 1.44 | |
Boccola di guida STM 1800 | ||||
46 | 1610390068 | 12.41 | 15.14 | |
Guarnizione labiale dell'albero rotante | ||||
47 | 1610283047 | 9.53 | 11.63 | |
Anello del Cuscinetto | ||||
48 | 1610290102 | 5.33 | 6.50 | |
Anello O | ||||
48/1 | 1610210208 | 1.18 | 1.44 | |
Scudo finale | ||||
49 | 1615700044 | 1.70 | 2.07 | |
Molla compressione | ||||
50 | 1614615008 | 4.70 | 5.73 | |
Manicotto della frizione | ||||
52/18 | 1610290098 | 3.31 | 4.04 | |
Coperchio | ||||
52/52 | 1615108154 | 7.58 | 9.25 | |
Anello O | ||||
53 | 1610210245 | 2.24 | 2.73 | |
Anello intermedio | ||||
54 | 1600502023 | 1.70 | 2.07 | |
Anello di tenuta | ||||
55 | 1610210206 | 4.70 | 5.73 | |
Anello O | ||||
58 | 1610210105 | 3.31 | 4.04 | |
Anello di tenuta albero | ||||
59 | 1600A009VC | 2.24 | 2.73 | |
Anello O | ||||
60 | 1610210209 | 1.18 | 1.44 | |
Manicotto ad ago AGC 18 | ||||
63/63 | 1610910063 | 4.70 | 5.73 | |
MANICOTTO ESATRICO | ||||
63/64 | 1610390069 | 1.70 | 2.07 | |
CUSCINETTO A MANICOTTO | ||||
66 | 1610202021 | 1.94 | 2.37 | |
Guarnizione labiale dell'albero rotante | ||||
68 | 1610283036 | 5.83 | 7.11 | |
Anello di ritenzione | ||||
72 | 1604601027 | 0.83 | 1.01 | |
Vite a testa ovale Torx 4x30 | ||||
74 | 160343000V | 0.83 | 1.01 | |
Vite a testa ovale Torx 4x30 | ||||
75 | 2603490023 | 0.83 | 1.01 | |
Vite a testa ovale Torx 4x30 | ||||
76 | 2603490027 | 0.83 | 1.01 | |
Vite formante a filettatura M6x25 MM | ||||
77 | 1613490017 | 1.94 | 2.37 | |
Rondella di compensazione | ||||
78/1 | 1600A003TA | 0.83 | 1.01 | |
Rondella di compensazione | ||||
78/1 | 1600A004FU | 0.83 | 1.01 | |
Rondella di compensazione | ||||
78/1 | 1600A004FV | 0.83 | 1.01 | |
Vite formante a filettatura M6x25 MM | ||||
79 | 1613435023 | 0.83 | 1.01 | |
Vite di grasso AW 10 3x25 | ||||
80 | 1613435038 | 0.83 | 1.01 | |
Cricchetto di commutazione | ||||
81/193 | 1612026126 | 1.94 | 2.37 | |
Maniglia TSC 55 | ||||
81/80 | 1615133033 | 8.45 | 10.31 | |
Piastra di maniglia | ||||
82 | 16170006AE | 9.53 | 11.63 | |
Piastra di avvitamento | ||||
83/194 | 1610099013 | 1.70 | 2.07 | |
Molla a Balia | ||||
83/83 | 1614690008 | 4.10 | 5.00 | |
COPERTURA | ||||
85 | 1615500404 | 2.24 | 2.73 | |
Anello di ritenzione | ||||
86 | 1614601034 | 1.70 | 2.07 | |
Anello di ritenzione | ||||
87 | 1604601028 | 0.83 | 1.01 | |
Paracolpi in gomma | ||||
100 | 1610026003 | 1.18 | 1.44 | |
Gruppo di interruttori | ||||
113 | 1616325002 | 9.53 | 11.63 | |
Maniglia ausiliaria M10 | ||||
120 | 160202508Y | 18.19 | 22.19 | |
Maniglia ausiliaria M10 | ||||
120/120 | 160202507H | 8.45 | 10.31 | |
ANELLO DI FISSAGGIO D38X1,75 | ||||
120/124 | 1611316021 | 2.24 | 2.73 | |
Vite a testa martello M8x80 MM | ||||
120/125 | 1613490001 | 6.54 | 7.98 | |
Morsetto di Supporto | ||||
120/802 | 1617000685 | 4.10 | 5.00 | |
Manicotto del ingranaggio | ||||
130 | 1616333049 | 13.93 | 16.99 | |
Anello di ritenzione | ||||
135 | 1614601067 | 1.18 | 1.44 | |
Disco di feltro | ||||
136 | 1610205017 | 0.83 | 1.01 | |
Anello di bloccaggio | ||||
137 | 2916660012 | 1.18 | 1.44 | |
Piastra di avvertimento | ||||
180 | 1611110W08 | 1.94 | 2.37 | |
Elemento di Tensionamento | ||||
199/188 | 1610209008 | 2.71 | 3.31 | |
Pieghe a soffietto | ||||
199/199 | 1610284002 | 4.70 | 5.73 | |
Braccio oscillante | ||||
199/43 | 1612099002 | 1.94 | 2.37 | |
Piede oscillante | ||||
199/44 | 1614611025 | 2.24 | 2.73 | |
Pieghe a soffietto | ||||
200 | 1610284007 | 4.70 | 5.73 | |
Tappo protettivo | ||||
203 | 1610508047 | 1.70 | 2.07 | |
Palla | ||||
206 | 1613230003 | 1.18 | 1.44 | |
Anello di ritenzione | ||||
207 | 1614601027 | 0.83 | 1.01 | |
Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
208 | 1610101629 | 0.83 | 1.01 | |
Rondella di Attrito | ||||
209 | 1610102089 | 2.24 | 2.73 | |
Anello di ritenuta DIN 7993-A22 | ||||
211 | 2916540012 | 2.24 | 2.73 | |
Tubo di Grassa 30 ML | ||||
661 | 1615430010 | 5.33 | 6.50 | |
Fermo di profondità TSF 55 EBQ | ||||
688 | 1613001009 | 2.71 | 3.31 | |
Custodia del motore | ||||
801 | 1617000689 | 44.82 | 54.68 | |
Indotto | ||||
803 | 1617000690 | 81.47 | 99.39 | |
Targhetta | ||||
808 | 160111A3H5 | 1.94 | 2.37 | |
Targhetta | ||||
808 | 160111A923 | 1.94 | 2.37 | |
KIT DI SERVIZIO 115V | ||||
811 | 1607000485 | 73.72 | 89.94 | |
KIT DI SERVIZIO 115V | ||||
811 | 1617000525 | 8.45 | 10.31 | |
Vite a testa cilindrica | ||||
818 | 2603410001 | 1.18 | 1.44 | |
Flangia Intermedia | ||||
820 | 1617000A5J | 26.84 | 32.74 | |
COLLETTO | ||||
821 | 1617000692 | 73.72 | 89.94 | |
COLLETTO | ||||
821/1 | 1617000693 | 91.56 | 111.70 | |
Asse intermedio | ||||
824 | 1617000A5K | 55.25 | 67.40 | |
COLLETTO | ||||
825 | 1617000695 | 12.41 | 15.14 | |
Perno di percussione | ||||
828 | 1617000697 | 44.82 | 54.68 | |
Manicotto del ingranaggio | ||||
830 | 1617000698 | 26.84 | 32.74 | |
Scatola di Meccanismo d'Impatto | ||||
840 | 1617000699 | 49.56 | 60.46 | |
Fusto del mandrino trapano 1/2 SDS-PLUS | ||||
870 | 1617000154 | 26.84 | 32.74 | |
Vite a testa svasata VN-HK 85 M5x10 | ||||
870/2 | 2603421207 | 1.18 | 1.44 | |
Mandrino | ||||
871 | 1608571069 | 20.42 | 24.91 | |
Chiave del mandrino | ||||
872 | 2607950007 | 5.33 | 6.50 | |
Non più disponibile, nessuna sostituzione | ||||
895 | 1615438426 |
