Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0611254803 ( GBH2600 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

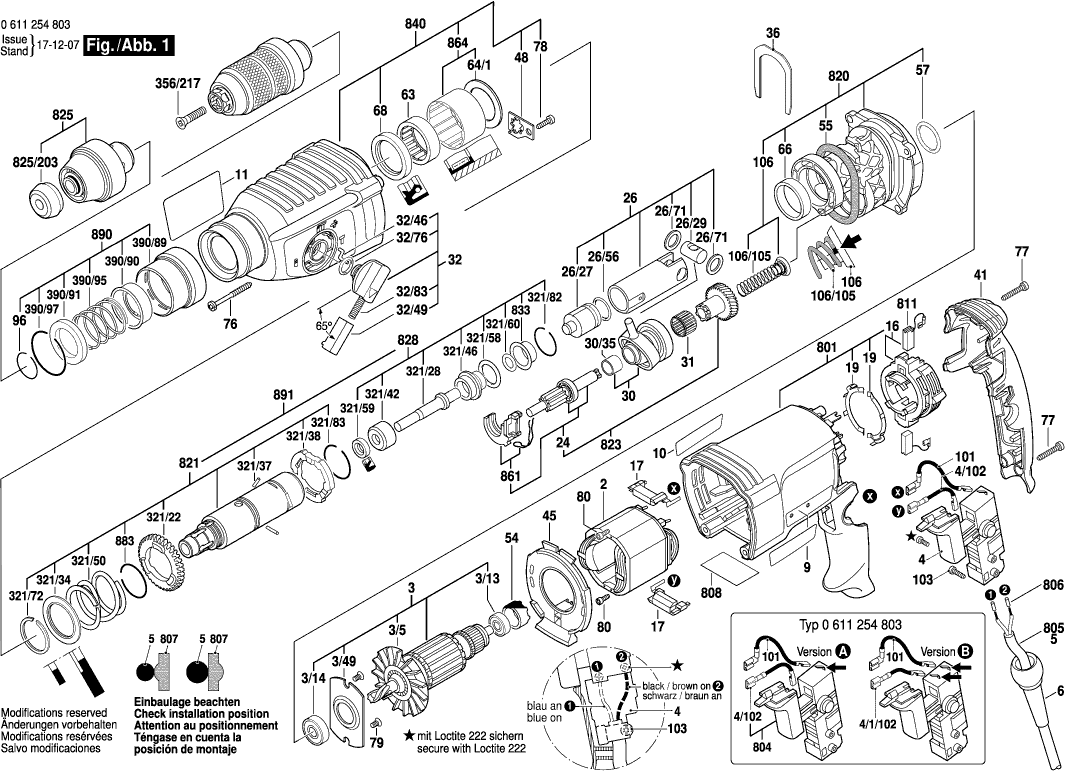

Disegno tecnico del modello Bosch 0611254803 ( GBH2600 )
Elenco parti di ricambio del modello Bosch 0611254803 ( GBH2600 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Campo 230V | ||||
| 2 | 1614220117 | 12.41 | 15.14 | |
| Indotto | ||||
| 3 | 1614010709 | 36.85 | 44.96 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 3/13 | 1610905025 | 5.33 | 6.50 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 3/14 | 1610905048 | 6.54 | 7.98 | |
| Scudo finale | ||||
| 3/49 | 1615700044 | 1.70 | 2.07 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/5 | 1616610094 | 1.70 | 2.07 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 4/1/102 | 1614449021 | 0.83 | 1.01 | |
| Cavo di connessione | ||||
| 4/102 | 1614449015 | 1.18 | 1.44 | |
| OCCHIELLO | ||||
| 6 | 1600703034 | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1611110Z80 | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 10 | 1611110Z81 | 1.94 | 2.37 | |
| Piastra di Riferimento | ||||
| 11 | 1611110X17 | 2.71 | 3.31 | |
| Piastra della spazzola | ||||
| 16 | 1614336061 | 13.93 | 16.99 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 17 | 1614465011 | 5.33 | 6.50 | |
| Contatto Intercambiabile | ||||
| 19 | 1611329024 | 1.18 | 1.44 | |
| Albero Dentato | ||||
| 24 | 1617000556 | 34.69 | 42.32 | |
| Albero Dentato | ||||
| 24 | 16170006EJ | 20.42 | 24.91 | |
| Pistone del martello | ||||
| 26 | 1617000557 | 20.42 | 24.91 | |
| Pistone del martello | ||||
| 26 | 1600A01U34 | 15.71 | 19.17 | |
| Percussore | ||||
| 26/27 | 1610311018 | 13.93 | 16.99 | |
| Spinotto del pistone | ||||
| 26/29 | 1613105012 | 2.71 | 3.31 | |
| Anello O | ||||
| 26/56 | 1610210187 | 1.70 | 2.07 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 26/71 | 1610101011 | 1.18 | 1.44 | |
| Cuscinetto di Trasmissione Su Disegno Pos.830 | ||||
| 30 | 1615819028 | 20.42 | 24.91 | |
| Cuscinetto di Trasmissione Su Disegno Pos.830 | ||||
| 30 | 1600A01U33 | 15.71 | 19.17 | |
| CUSCINETTO A MANICOTTO | ||||
| 30/35 | 1610202024 | 4.10 | 5.00 | |
| Assemblea di aghi rotanti | ||||
| 31 | 1610913016 | 2.71 | 3.31 | |
| Maniglia a Morsetto | ||||
| 32 | 1612026037 | 7.58 | 9.25 | |
| Spina di pilotaggio | ||||
| 32/46 | 1614690002 | 1.18 | 1.44 | |
| Bottone dell'interruttore | ||||
| 32/49 | 1612026035 | 1.18 | 1.44 | |
| Anello O | ||||
| 32/76 | 1610210046 | 1.70 | 2.07 | |
| Molla compressione | ||||
| 32/83 | 1614611006 | 2.71 | 3.31 | |
| PIASTRA DI MONTAGGIO | ||||
| 36 | 1611016003 | 1.70 | 2.07 | |
| Coperchio del alloggiamento VERDE | ||||
| 41 | 1615500343 | 6.54 | 7.98 | |
| Anello deflettore d'aria | ||||
| 45 | 1610522013 | 1.70 | 2.07 | |
| Rondella Con Linguetta | ||||
| 48 | 1611098008 | 1.70 | 2.07 | |
| Boccola di gomma | ||||
| 54 | 1610502016 | 0.83 | 1.01 | |
| Anello di tenuta | ||||
| 55 | 1610290226 | 2.71 | 3.31 | |
| Anello O | ||||
| 57 | 1610210068 | 1.18 | 1.44 | |
| Manicotto ad ago AGC 18 | ||||
| 63 | 1610910063 | 4.70 | 5.73 | |
| Disco di supporto | ||||
| 64/1 | 1610190060 | 1.70 | 2.07 | |
| CUSCINETTO A MANICOTTO | ||||
| 66 | 1610202021 | 1.94 | 2.37 | |
| Guarnizione labiale dell'albero rotante | ||||
| 68 | 1610283036 | 5.83 | 7.11 | |
| Vite formante a filettatura M6x25 MM | ||||
| 76 | 160343000A | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 77 | 2603490024 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 78 | 2603490022 | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 79 | 1613435023 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 80 | 1613435043 | 0.83 | 1.01 | |
| Anello di ritenzione | ||||
| 96 | 1614601046 | 1.18 | 1.44 | |
| Cavo di connessione | ||||
| 101 | 1614449014 | 1.70 | 2.07 | |
| Vite di grasso AW 10 3x25 | ||||
| 103 | 1613435034 | 0.83 | 1.01 | |
| CUSCINETTO A MANICOTTO | ||||
| 106 | 1614611022 | 1.94 | 2.37 | |
| Molla compressione | ||||
| 106/105 | 1614611021 | 1.18 | 1.44 | |
| Maniglia ausiliaria M10 | ||||
| 120 | 160202508X | 13.93 | 16.99 | |
| Maniglia ausiliaria M10 | ||||
| 120/120 | 160202507H | 8.45 | 10.31 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 120/124 | 1611316021 | 2.24 | 2.73 | |
| Vite a testa martello M8x40 MM | ||||
| 120/125 | 1613490002 | 3.31 | 4.04 | |
| Morsetto di Supporto | ||||
| 120/802 | 1617000475 | 7.58 | 9.25 | |
| Ingranaggio Cilindrico | ||||
| 321/22 | 1616312004 | 9.53 | 11.63 | |
| Perno di percussione | ||||
| 321/28 | 1613124082 | 13.93 | 16.99 | |
| Disco di supporto | ||||
| 321/34 | 1610190067 | 1.70 | 2.07 | |
| Spina Cilindrica | ||||
| 321/37 | 1613100019 | 1.18 | 1.44 | |
| Disco Di Serraggio | ||||
| 321/38 | 1600A008AG | 2.71 | 3.31 | |
| Rondella di spinta | ||||
| 321/42 | 1610290099 | 4.10 | 5.00 | |
| Boccola di guida STM 1800 | ||||
| 321/46 | 1610390066 | 9.53 | 11.63 | |
| Molla compressione | ||||
| 321/50 | 1614611020 | 2.24 | 2.73 | |
| Anello O | ||||
| 321/58 | 1610210178 | 1.18 | 1.44 | |
| Anello di tenuta albero | ||||
| 321/59 | 1600A009VC | 2.24 | 2.73 | |
| Anello O | ||||
| 321/60 | 1610210176 | 0.83 | 1.01 | |
| Anello di ritenzione | ||||
| 321/72 | 1604601027 | 0.83 | 1.01 | |
| Anello di ritenzione | ||||
| 321/82 | 1614601034 | 1.70 | 2.07 | |
| Anello di ritenzione | ||||
| 321/83 | 1604601028 | 0.83 | 1.01 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 356/217 | 2603421229 | 1.18 | 1.44 | |
| Manicotto guida | ||||
| 390/89 | 1600A00NC8 | 1.94 | 2.37 | |
| Boccola a flangia KS 60 E | ||||
| 390/90 | 1610590016 | 3.31 | 4.04 | |
| Anello di riserva | ||||
| 390/91 | 1610200033 | 2.24 | 2.73 | |
| Molla compressione | ||||
| 390/95 | 1614643016 | 1.70 | 2.07 | |
| Anello di ritenzione | ||||
| 390/97 | 1614601047 | 1.18 | 1.44 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 651 | 1613001009 | 2.71 | 3.31 | |
| Blocco | ||||
| 691/895 | 1615438409 | 5.33 | 6.50 | |
| Blocco | ||||
| 691/895 | 1615438431 | 5.33 | 6.50 | |
| Custodia del motore | ||||
| 801 | 1617000558 | 23.75 | 28.98 | |
| Interruttore on-off | ||||
| 804 | 16170006D4 | 15.71 | 19.17 | |
| Cavo di alimentazione | ||||
| 805 | 1607000392 | 15.71 | 19.17 | |
| Morsetto del cavo | ||||
| 807 | 2601035001 | 1.18 | 1.44 | |
| Targhetta | ||||
| 808 | 160111A3H5 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 811 | 1607000485 | 73.72 | 89.94 | |
| KIT DI SERVIZIO 115V | ||||
| 811 | 1617000525 | 8.45 | 10.31 | |
| Flangia Intermedia | ||||
| 820 | 16170006DX | 23.75 | 28.98 | |
| Tubo | ||||
| 821 | 1617000V42 | 60.65 | 73.99 | |
| Albero Dentato | ||||
| 823 | 1617000579 | 29.75 | 36.30 | |
| COLLETTO | ||||
| 825 | 1617000895 | 36.85 | 44.96 | |
| Tappo protettivo | ||||
| 825/203 | 1610508047 | 1.70 | 2.07 | |
| Perno di percussione | ||||
| 828 | 1617000V43 | 36.85 | 44.96 | |
| Boccola di tenuta | ||||
| 833 | 1610590014 | 1.70 | 2.07 | |
| Carter del ingranaggio | ||||
| 840 | 1617000683 | 40.61 | 49.54 | |
| Elemento di commutazione | ||||
| 861 | 1615820097 | 4.10 | 5.00 | |
| Disco di supporto | ||||
| 864 | 1617000A07 | 8.45 | 10.31 | |
| Anello di ritenzione | ||||
| 883 | 1604601028 | 0.83 | 1.01 | |
| OCCHIELLO | ||||
| 890 | 1617000V41 | 8.45 | 10.31 | |
| Tubo del martello | ||||
| 891 | 16170006CS | 81.47 | 99.39 | |
| Tubo del martello | ||||
| 891 | 1617000876 | 63.33 | 77.26 | |
| Tubo di Grasso 45 ml | ||||
| 893 | 1615430002 | 40.61 | 49.54 | |
| Tubo di Grasso 45 ml | ||||
| 895 | 1615430001 | 20.42 | 24.91 | |
| Tubo di Grasso 45 ml | ||||
| 896 | 1615430020 | 15.71 | 19.17 | |
| Riservatorio dell'olio | ||||
| 897 | 1615430019 | 55.25 | 67.40 | |
