Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0611225503 ( GBH24VRE )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

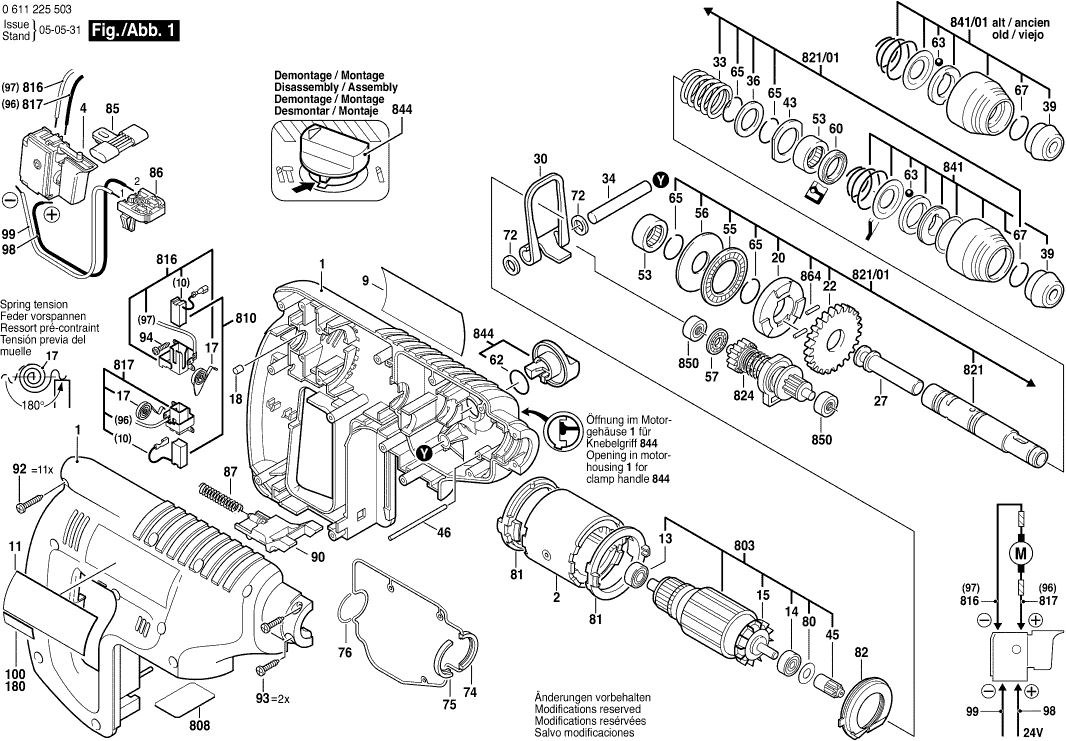

Disegno tecnico del modello Bosch 0611225503 ( GBH24VRE )
Elenco parti di ricambio del modello Bosch 0611225503 ( GBH24VRE )
Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
I prezzi mostrati includono l'IVA | ||||
Sezione di alloggiamento BLU | ||||
1 | 1615104011 | 40.61 | 49.54 | |
Custodia del polo 14,4-24V | ||||
2 | 2610942109 | 18.19 | 22.19 | |
Interruttore on-off | ||||
4 | 1617200067 | 67.25 | 82.04 | |
Targhetta del produttore GBH 2000 | ||||
9 | 1611110909 | 4.70 | 5.73 | |
Piastra di Riferimento | ||||
11 | 1611110910 | 4.10 | 5.00 | |
CUSCINETTO A SFERE OSC 18 | ||||
13 | 1600905033 | 5.83 | 7.11 | |
CUSCINETTO A SFERE OSC 18 | ||||
14 | 2600905052 | 5.83 | 7.11 | |
Ventola Sunon PMD2412PMB1-A | ||||
15 | 1616610080 | 4.10 | 5.00 | |
Molla a spirale AGC 18 | ||||
17 | 1614652008 | 1.70 | 2.07 | |
Paracolpi in gomma | ||||
18 | 2603100056 | 1.18 | 1.44 | |
Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
20 | 1616409012 | 4.10 | 5.00 | |
Non più disponibile, nessuna sostituzione | ||||
22 | 1616317613 | |||
Percussore | ||||
27 | 1618710068 | 5.33 | 6.50 | |
Non più disponibile, nessuna sostituzione | ||||
30 | 1611911000 | |||
Molla compressione | ||||
33 | 1614634008 | 0.83 | 1.01 | |
Spina del cuscinetto | ||||
34 | 1613100021 | 0.83 | 1.01 | |
Disco di supporto | ||||
36 | 1610190021 | 1.70 | 2.07 | |
Tappo protettivo | ||||
39 | 1610508021 | 0.83 | 1.01 | |
Disco di supporto | ||||
43 | 1610190020 | 0.83 | 1.01 | |
Pignone di trasmissione Z=9 | ||||
45 | 1616316602 | 13.93 | 16.99 | |
Spina Cilindrica | ||||
46 | 1613160022 | 0.83 | 1.01 | |
Manicotto ad ago AGC 18 | ||||
53 | 1610910077 | 3.31 | 4.04 | |
Non più disponibile, nessuna sostituzione | ||||
55 | 1610920012 | |||
Disco di supporto | ||||
56 | 1610102030 | 1.94 | 2.37 | |
Cuscinetto a rulli assiali NERO | ||||
57 | 1610920009 | 1.94 | 2.37 | |
Anello di tenuta | ||||
60 | 1610280006 | 1.94 | 2.37 | |
Anello O | ||||
62 | 1610210125 | 0.83 | 1.01 | |
Palla | ||||
63 | 1903230013 | 1.70 | 2.07 | |
Non più disponibile, nessuna sostituzione | ||||
65 | 1614601018 | |||
Anello di bloccaggio | ||||
67 | 2916659006 | 1.18 | 1.44 | |
Anello di bloccaggio | ||||
67 | 3600224038 | 0.83 | 1.01 | |
Rondella di regolazione 0,4 MM DI SPESSORE | ||||
72 | 1610100007 | 0.83 | 1.01 | |
Disco di tenuta | ||||
74 | 1611015045 | 4.10 | 5.00 | |
Disco di tenuta | ||||
75 | 1611015041 | 0.83 | 1.01 | |
Anello di tenuta | ||||
76 | 1610210138 | 0.83 | 1.01 | |
Disco di tenuta | ||||
80 | 1610100008 | 0.83 | 1.01 | |
Anello di posizionamento | ||||
81 | 1610290043 | 1.70 | 2.07 | |
Anello deflettore d'aria | ||||
82 | 1610591017 | 3.31 | 4.04 | |
Scorrimento dell'interruttore | ||||
85 | 1613231006 | 0.83 | 1.01 | |
Non più disponibile, nessuna sostituzione | ||||
86 | 1609280157 | |||
Molla compressione | ||||
87 | 1614611012 | 4.70 | 5.73 | |
Scorrimento di arresto | ||||
90 | 1613231007 | 1.18 | 1.44 | |
Vite della piastra | ||||
92 | 2912401021 | 0.83 | 1.01 | |
Vite della piastra | ||||
93 | 2912401019 | 0.83 | 1.01 | |
Vite della piastra | ||||
94 | 2912401005 | 0.83 | 1.01 | |
Cavo di connessione | ||||
98 | 1614416012 | 0.83 | 1.01 | |
Cavo di connessione | ||||
99 | 1614416011 | 0.83 | 1.01 | |
Piastra di Riferimento | ||||
100 | 1611110914 | 2.71 | 3.31 | |
Maniglia ausiliaria M10 | ||||
120 | 1612025019 | 5.33 | 6.50 | |
Morsetto di supporto Ø43 MM | ||||
121 | 1618040067 | 5.83 | 7.11 | |
Vite a testa martello M8x40 MM | ||||
122 | 1613490002 | 3.31 | 4.04 | |
ANELLO DI FISSAGGIO D38X1,75 | ||||
123 | 1611316006 | 1.94 | 2.37 | |
Tappo protettivo | ||||
655 | 1610508032 | 1.70 | 2.07 | |
Tubo di Grassa 30 ML | ||||
661 | 1615430010 | 5.33 | 6.50 | |
Adapter SDS-Plus 1/2 | ||||
700 | 1617000132 | 28.08 | 34.26 | |
Vite a testa svasata VN-HK 85 M5x10 | ||||
700/20 | 2603421226 | 1.18 | 1.44 | |
Mandrino | ||||
701 | 1608571088 | 23.75 | 28.98 | |
Chiave del mandrino | ||||
701/7 | 2607950007 | 5.33 | 6.50 | |
Non più disponibile, nessuna sostituzione | ||||
702 | 1617000133 | |||
Anello di ritenzione | ||||
702/10/2 | 2604601004 | 1.18 | 1.44 | |
Non più disponibile, nessuna sostituzione | ||||
702/20 | 1608521004 | |||
Non più disponibile, nessuna sostituzione | ||||
702/30 | 2607000248 | |||
Non più disponibile, nessuna sostituzione | ||||
702/40 | 1608511020 | |||
Non più disponibile, nessuna sostituzione | ||||
703 | 1615439003 | |||
Boccola in gomma Ø5-7 MM | ||||
703/30 | 1610312001 | 0.83 | 1.01 | |
Boccola in gomma Ø8-10 MM | ||||
703/651 | 1610312002 | 0.83 | 1.01 | |
Non più disponibile, nessuna sostituzione | ||||
720 | 2602025092 | |||
Fermo di profondità TSF 55 EBQ | ||||
752 | 1613001009 | 2.71 | 3.31 | |
Non più disponibile, nessuna sostituzione | ||||
753 | 2607335216 | |||
Non più disponibile, nessuna sostituzione | ||||
754 | 2607224484 | |||
Non più disponibile, nessuna sostituzione | ||||
791 | 2605438358 | |||
Indotto | ||||
803 | 1617000319 | 73.72 | 89.94 | |
Targhetta | ||||
808 | 160111A3H9 | 1.94 | 2.37 | |
Non più disponibile, nessuna sostituzione | ||||
810 | 1617014131 | |||
Non più disponibile, nessuna sostituzione | ||||
816 | 1617000379 | |||
Non più disponibile, nessuna sostituzione | ||||
817 | 1617000380 | |||
Tubo del martello SDS-PLUS | ||||
821 | 1617000320 | 26.84 | 32.74 | |
Tubo del martello SDS-PLUS | ||||
821/01 | 1617000375 | 49.56 | 60.46 | |
Asse intermedio | ||||
824 | 1617000314 | 33.45 | 40.81 | |
Manicotto di Protezione | ||||
841 | 1617000303 | 11.88 | 14.49 | |
Maniglia a Morsetto | ||||
844 | 1617000322 | 2.71 | 3.31 | |
CUSCINETTO | ||||
850 | 1617000975 | 4.70 | 5.73 | |
Spina Cilindrica | ||||
864 | 1613100019 | 1.18 | 1.44 |
