Qui troverai tutte le parti e i disegni disponibili di “Bosch 0611213703 ( GBH24VRE )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

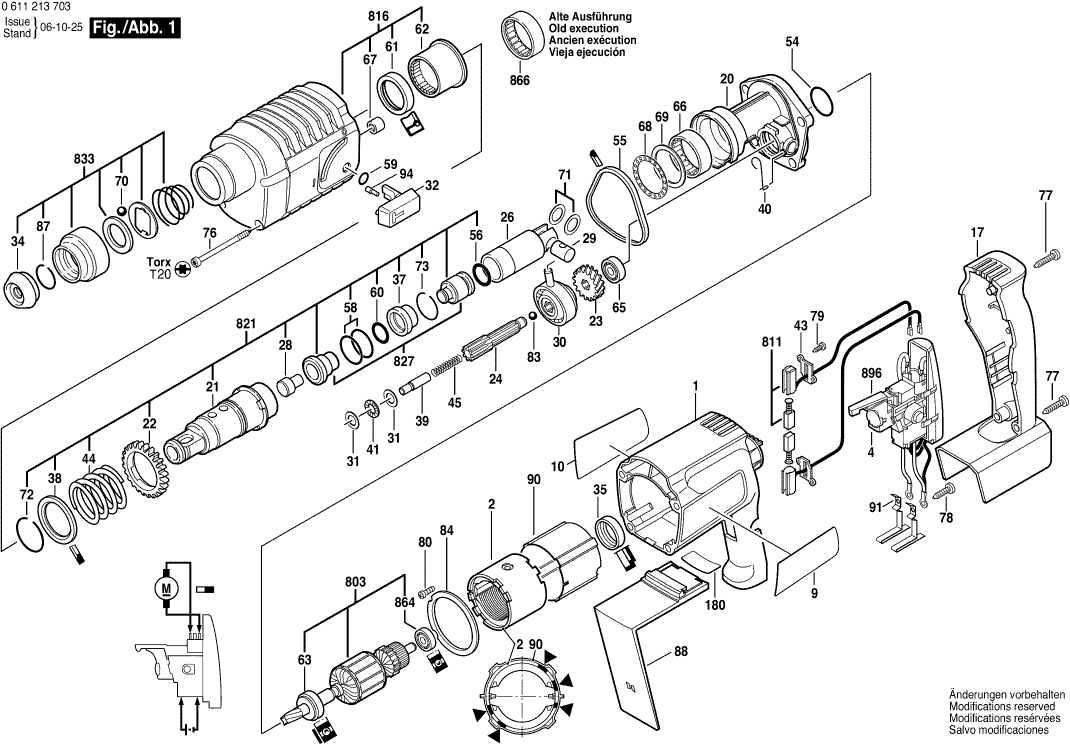

Disegni tecnici di Bosch 0611213703 ( GBH24VRE )

Elenco parti di Bosch 0611213703 ( GBH24VRE )

Pos. Descrizione Prezzo IVA escl. Prezzo IVA incl.
I prezzi indicati sono comprensivi di IVA
Casa del Motore BLU
1 1615108046 15.71 19.17
Custodia del polo 24V
2 1615100007 15.71 19.17
Interruttore on-off
4 1617200041 148.65 181.35
Targhetta del produttore GBH 2000
9 1611110731 2.24 2.73
Piastra di Riferimento
10 1611110732 2.71 3.31
Coperchio Custodia BLU
17 1615132041 10.73 13.09
Flangia Intermedia
20 1615700037 36.85 44.96
Manica a cricchetto
21 1616490058 209.26 255.30
Ingranaggio Cilindrico
22 1616320007 5.83 7.11
Non più disponibile, nessuna sostituzione
23 1616320002
Albero Dentato
24 1613060010 49.56 60.46
Pistone del martello
26 1618700052 10.73 13.09
Perno di percussione
28 1613124026 2.24 2.73
Spinotto del pistone
29 1613105012 2.71 3.31
Cuscinetto di Trasmissione Su Disegno Pos.830
30 1615819005 26.84 32.74
Disco di supporto
31 1610100003 1.18 1.44
Maniglia a Morsetto
32 1612026023 1.94 2.37
Tappo protettivo
34 1610508008 1.70 2.07
Anello di gomma 10 MM DI LARGHEZZA
35 1610206021 1.18 1.44
Boccola di smorzamento
37 1610390011 2.71 3.31
Disco di supporto
38 1610102022 1.70 2.07
Spina Cilindrica
39 1613100013 1.70 2.07
MOLLA DI RITENZIONE OSC 18
40 1614690001 0.83 1.01
Assemblaggio Gabbia-Rulli
41 1610920003 3.31 4.04
Non più disponibile, nessuna sostituzione
43 2601015047
Molla compressione
44 1614633001 1.70 2.07
Molla compressione
45 1614614001 0.83 1.01
Anello O
54 1610210068 1.18 1.44
Anello di tenuta
55 1610206023 2.24 2.73
Anello O
56 1610210070 1.94 2.37
Anello O
58 1610210058 1.94 2.37
Anello O
59 1610210069 0.83 1.01
Anello O
60 1610210073 1.70 2.07
Guarnizione labiale dell'albero rotante
61 1610283017 5.83 7.11
CUSCINETTO A MANICOTTO
62 1610202026 4.10 5.00
CUSCINETTO A SFERE OSC 18
63 1610905012 15.71 19.17
Non più disponibile, nessuna sostituzione
65 1900900228
Manicotto ad ago AGC 18
66 1610910063 4.70 5.73
Non più disponibile, nessuna sostituzione
67 1610910064
Assemblaggio Gabbia-Rulli
68 1610920004 1.70 2.07
Non più disponibile, nessuna sostituzione
69 1610102618
Palla
70 1903230013 1.70 2.07
Rondella di regolazione 0,4 MM DI SPESSORE
71 1610101011 1.18 1.44
Anello di ritenzione
72 2916540018 2.71 3.31
Anello di ritenzione
73 1614601009 0.83 1.01
Vite della piastra
76 1613435009 1.18 1.44
Vite della piastra
77 2910211021 1.18 1.44
Vite per Lamiera DIN 7971-B3,9x9,5
78 2910211217 1.18 1.44
Vite per Lamiera DIN 7971-B 2,9x13
79 2910211206 0.83 1.01
Bullone della Frizione
80 2603435015 1.70 2.07
Palla
83 1903230309 1.18 1.44
Flangia Di Fissaggio
84 1610120024 2.24 2.73
Anello di ritenzione
87 160460102S 0.83 1.01
Staffa DW125
88 1615719016 12.41 15.14
Adesivo
89/12 2601110999 0.83 1.01
MANICOTTO ISOLANTE
90 1610499010 3.31 4.04
Non più disponibile, nessuna sostituzione
91 1611329006
Perno di blocco HKC 55
94 1613120017 1.18 1.44
Maniglia ausiliaria M10
120 1612025019 5.33 6.50
Morsetto di Supporto
121 1618040048 6.54 7.98
Vite a testa martello M8x40 MM
122 1613490002 3.31 4.04
ANELLO DI FISSAGGIO D38X1,75
123 1611316006 1.94 2.37
Etichetta Adesiva BATTERIA RICARICABILE
126 1611110274 1.18 1.44
Nessuna informazione disponibile, non ordinabile
700 1617000132
Vite a testa svasata VN-HK 85 M5x10
700/20 2603421226 1.18 1.44
Mandrino
701 1608571088 23.75 28.98
Chiave del mandrino
701/700 2607950007 5.33 6.50
Non più disponibile, nessuna sostituzione
711 1617000133
Anello di ritenzione
711/10/2 2604601004 1.18 1.44
Non più disponibile, nessuna sostituzione
712 1615439003
Boccola in gomma Ø5-7 MM
712/30 1610312001 0.83 1.01
Boccola in gomma Ø8-10 MM
712/651 1610312002 0.83 1.01
Maniglia ausiliaria M10
720 2602025070 11.88 14.49
Set di pezzi
720/800 1617000925 12.41 15.14
Cassa di trasporto
750 1615438149 0.83 1.01
Fermo di profondità TSF 55 EBQ
751 1613001009 2.71 3.31
Non più disponibile, nessuna sostituzione
752 1617224007
Non più disponibile, nessuna sostituzione
789 1617334003
Tubo di Grasso 45 ml
799 3605430009 40.61 49.54
Indotto 24V
803 1614010114 91.56 111.70
Non più disponibile, nessuna sostituzione
811 1617014119
Carter del ingranaggio
816 1615806077 40.61 49.54
Manica a cricchetto
821 1617000931 271.34 331.03
Percussore
827 1617000338 23.75 28.98
Manicotto di Protezione
833 1617000163 5.83 7.11
CUSCINETTO A SFERE OSC 18
864 1610905032 4.10 5.00
Manicotto ad ago AGC 18
866 1610910063 4.70 5.73
Interruttore
896 1617200042 12.41 15.14
Nessuna informazione disponibile, non ordinabile
899 0611213725
