Qui troverai tutte le parti e i disegni disponibili di “Bosch 3611B67500 (GBH2-28)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

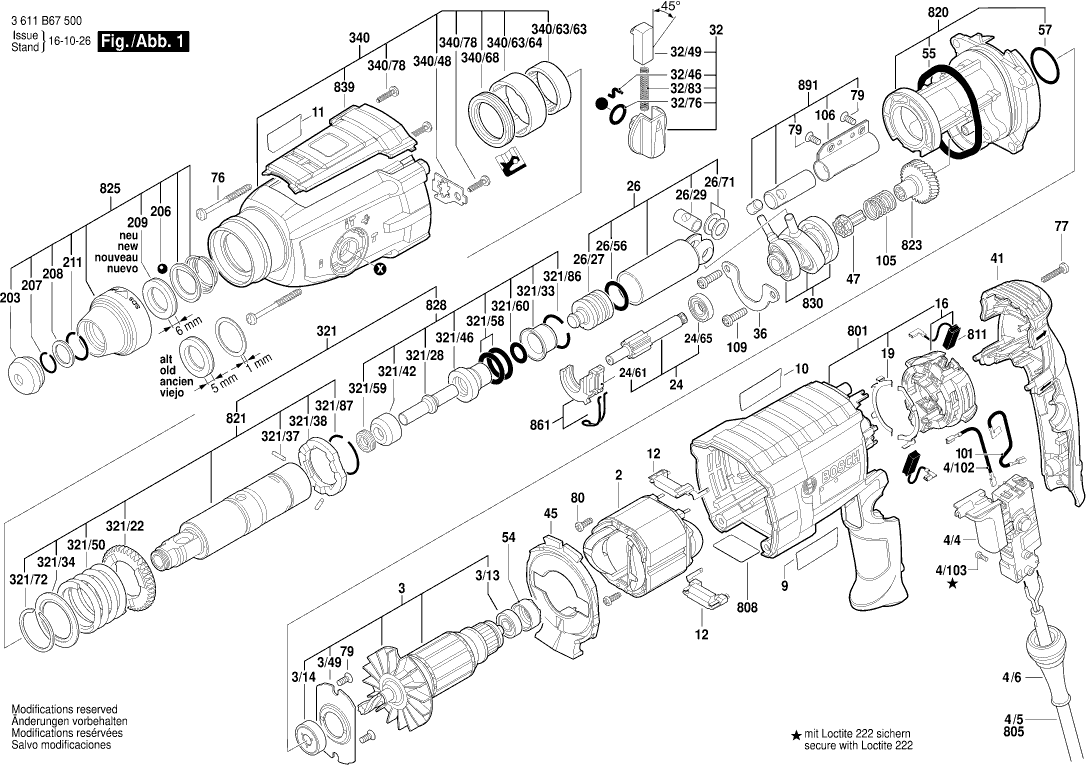

Disegni tecnici di Bosch 3611B67500 (GBH2-28)
Elenco parti di Bosch 3611B67500 (GBH2-28)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Campo 230V | ||||
| 2 | 1614220208 | 14.94 | 18.23 | |
| Indotto | ||||
| 3 | 1614010262 | 58.03 | 70.80 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 3/13 | 1610905032 | 4.94 | 6.03 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 3/14 | 1610905048 | 8.35 | 10.19 | |
| Scudo finale | ||||
| 3/49 | 1615700044 | 2.08 | 2.54 | |
| Cavo di connessione | ||||
| 4/102 | 1614449015 | 1.49 | 1.82 | |
| Vite di grasso AW 10 3x25 | ||||
| 4/103 | 1613435034 | 1.00 | 1.22 | |
| Interruttore on-off | ||||
| 4/4 | 1600A02E6N | 34.82 | 42.48 | |
| OCCHIELLO | ||||
| 4/6 | 1600703034 | 2.40 | 2.93 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111C0TG | 2.86 | 3.49 | |
| Targhetta del produttore GBH 2000 | ||||
| 10 | 160111C0TH | 2.86 | 3.49 | |
| Piastra di Riferimento | ||||
| 11 | 1611110W02 | 2.40 | 2.93 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 1614465011 | 6.73 | 8.21 | |
| Piastra della spazzola | ||||
| 16 | 1614336093 | 15.61 | 19.04 | |
| Contatto Intercambiabile | ||||
| 19 | 1611329024 | 1.49 | 1.82 | |
| Albero Dentato | ||||
| 24 | 16170006EJ | 23.90 | 29.16 | |
| Elemento di commutazione | ||||
| 24/61 | 1615820097 | 4.94 | 6.03 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 24/65 | 1610905016 | 9.67 | 11.80 | |
| Pistone del martello | ||||
| 26 | 16170006A5 | 37.50 | 45.75 | |
| Percussore | ||||
| 26/27 | 1610311019 | 18.94 | 23.11 | |
| Spinotto del pistone | ||||
| 26/29 | 1613105020 | 4.94 | 6.03 | |
| Spinotto del pistone | ||||
| 26/29 | 1600A01TD0 | 4.18 | 5.10 | |
| Anello O | ||||
| 26/56 | 1610210121 | 2.40 | 2.93 | |
| Disco di Guida | ||||
| 26/71 | 1610100016 | 1.49 | 1.82 | |
| Maniglia a Morsetto | ||||
| 32 | 1612026037 | 9.67 | 11.80 | |
| Spina di pilotaggio | ||||
| 32/46 | 1614690002 | 1.49 | 1.82 | |
| Bottone dell'interruttore | ||||
| 32/49 | 1612026035 | 1.49 | 1.82 | |
| Anello O | ||||
| 32/76 | 1610210046 | 2.08 | 2.54 | |
| Molla compressione | ||||
| 32/83 | 1614611006 | 3.44 | 4.20 | |
| Portacuscinetto | ||||
| 36 | 1615808106 | 1.49 | 1.82 | |
| Coperchio del alloggiamento VERDE | ||||
| 41 | 1615500428 | 9.67 | 11.80 | |
| Anello deflettore d'aria | ||||
| 45 | 1610522015 | 2.08 | 2.54 | |
| Elemento di commutazione | ||||
| 47 | 1616312010 | 5.81 | 7.09 | |
| Boccola di gomma | ||||
| 54 | 1610502016 | 1.00 | 1.22 | |
| Anello O | ||||
| 55 | 1610290104 | 3.44 | 4.20 | |
| Anello O | ||||
| 57 | 1610210208 | 1.49 | 1.82 | |
| Vite formante a filettatura M6x25 MM | ||||
| 76 | 160343000A | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 77 | 2603490024 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 79 | 1613435042 | |||
| VITE C M4X35 | ||||
| 80 | 1613435043 | 1.00 | 1.22 | |
| Cavo di connessione | ||||
| 101 | 1614449014 | 2.08 | 2.54 | |
| Molla compressione | ||||
| 105 | 1614643027 | 1.49 | 1.82 | |
| Beschermend Omhulsel | ||||
| 106 | 1619PS6015 | 4.94 | 6.03 | |
| Manicotto Protettivo | ||||
| 106 | 1610590024 | 2.08 | 2.54 | |
| Vite formante a filettatura M6x25 MM | ||||
| 109 | 160343508E | 1.00 | 1.22 | |
| Maniglia ausiliaria M10 | ||||
| 120 | 160202508X | 16.79 | 20.48 | |
| Maniglia ausiliaria M10 | ||||
| 120/120 | 160202507H | 10.90 | 13.30 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 120/124 | 1611316021 | 2.86 | 3.49 | |
| Vite a testa martello M8x40 MM | ||||
| 120/125 | 1613490002 | 4.18 | 5.10 | |
| Morsetto di Supporto | ||||
| 120/802 | 1617000475 | 9.67 | 11.80 | |
| Tappo protettivo | ||||
| 203 | 1610508047 | 2.08 | 2.54 | |
| Palla | ||||
| 206 | 1613230003 | 1.49 | 1.82 | |
| Anello di ritenzione | ||||
| 207 | 1614601027 | 1.00 | 1.22 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 208 | 1610101629 | 1.00 | 1.22 | |
| Rondella di Attrito | ||||
| 209 | 1610102638 | 3.44 | 4.20 | |
| Anello di ritenzione | ||||
| 211 | 160460102S | 1.00 | 1.22 | |
| Frizione dell'utensile | ||||
| 321 | 16170006CA | 64.67 | 78.90 | |
| Ingranaggio Cilindrico | ||||
| 321/22 | 1616312004 | 11.37 | 13.87 | |
| Perno di percussione | ||||
| 321/28 | 1613124098 | 18.94 | 23.11 | |
| Boccola di tenuta | ||||
| 321/33 | 1610590020 | 6.73 | 8.21 | |
| Steunschijf | ||||
| 321/34 | 1619PS6014 | 4.18 | 5.10 | |
| Disco di supporto | ||||
| 321/34 | 1610190067 | 2.08 | 2.54 | |
| Spina Cilindrica | ||||
| 321/37 | 1613100019 | 1.49 | 1.82 | |
| Disco Di Serraggio | ||||
| 321/38 | 1600A008AG | 3.44 | 4.20 | |
| Rondella di spinta | ||||
| 321/42 | 1610102084 | 8.35 | 10.19 | |
| Boccola di guida STM 1800 | ||||
| 321/46 | 1610390068 | 14.94 | 18.23 | |
| Molla compressione | ||||
| 321/50 | 1614615008 | 5.81 | 7.09 | |
| Anello O | ||||
| 321/58 | 1610210105 | 4.18 | 5.10 | |
| Anello di tenuta albero | ||||
| 321/59 | 1600A009VC | 2.86 | 3.49 | |
| Anello O | ||||
| 321/60 | 1610210209 | 1.49 | 1.82 | |
| Anello di ritenzione | ||||
| 321/72 | 1604601027 | 1.00 | 1.22 | |
| Anello di ritenzione | ||||
| 321/86 | 1614601034 | 2.08 | 2.54 | |
| Anello di ritenzione | ||||
| 321/87 | 1604601028 | 1.00 | 1.22 | |
| Carter del ingranaggio | ||||
| 340 | 16058065C1 | 31.42 | 38.33 | |
| Rondella Con Linguetta | ||||
| 340/48 | 1611098008 | 2.08 | 2.54 | |
| Manicotto ad ago AGC 18 | ||||
| 340/63/63 | 1610910063 | 5.81 | 7.09 | |
| MANICOTTO ESATRICO | ||||
| 340/63/64 | 1610390069 | 2.08 | 2.54 | |
| Guarnizione labiale dell'albero rotante | ||||
| 340/68 | 1610283036 | 7.46 | 9.10 | |
| Vite a testa ovale Torx 4x30 | ||||
| 340/78 | 2603490022 | 1.00 | 1.22 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 688 | 1613001009 | 3.44 | 4.20 | |
| Custodia del motore | ||||
| 801 | 16170006BS | 39.14 | 47.75 | |
| Cavo di alimentazione | ||||
| 805 | 1614460026 | 16.79 | 20.48 | |
| Targhetta | ||||
| 808 | 160111A3H5 | 2.40 | 2.93 | |
| KIT DI SERVIZIO 115V | ||||
| 811 | 1607000485 | 82.63 | 100.81 | |
| KIT DI SERVIZIO 115V | ||||
| 811 | 1617000525 | 9.67 | 11.80 | |
| Flangia Intermedia | ||||
| 820 | 16170006BT | 39.14 | 47.75 | |
| COLLETTO | ||||
| 821 | 16170006C9 | 52.45 | 63.99 | |
| Manicotto del ingranaggio | ||||
| 823 | 16170006BW | 20.39 | 24.88 | |
| COLLETTO | ||||
| 825 | 16170006CB | 11.37 | 13.87 | |
| Perno di percussione | ||||
| 828 | 1617000697 | 43.12 | 52.61 | |
| Cuscinetto di Trasmissione Su Disegno Pos.830 | ||||
| 830 | 16170006BX | 39.14 | 47.75 | |
| COPERTURA | ||||
| 839 | 1607000C9A | 9.67 | 11.80 | |
| Elemento di commutazione | ||||
| 861 | 1615820097 | 4.94 | 6.03 | |
| BOORHOUDERSCHACHT | ||||
| 870 | 1613523011 | 21.30 | 25.99 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 870/2 | 2603421207 | 1.49 | 1.82 | |
| Mandrino | ||||
| 871 | 1608571069 | 23.90 | 29.16 | |
| Chiave del mandrino | ||||
| 872 | 2607950007 | 6.73 | 8.21 | |
| Peso PS 300 EQ | ||||
| 891 | 16170006BZ | 6.73 | 8.21 | |
