Qui troverai tutte le parti e i disegni disponibili di “Bosch 3611B53700 ( GBH2-26 )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

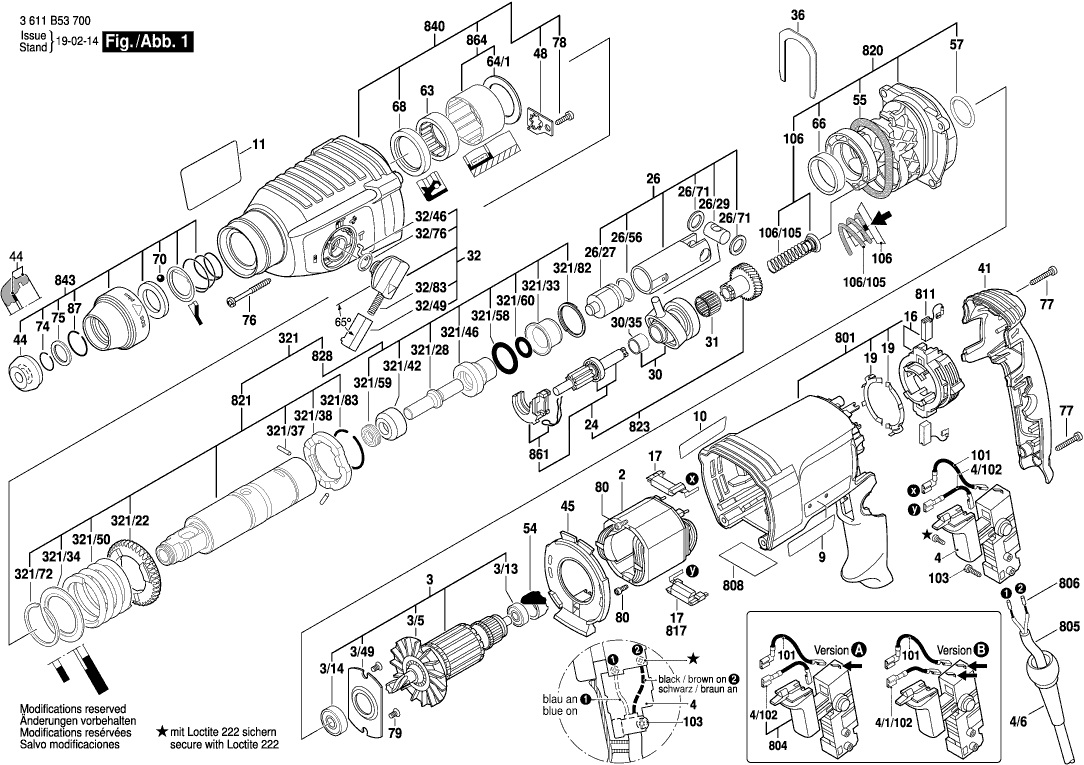

Disegni tecnici di Bosch 3611B53700 ( GBH2-26 )
Elenco parti di Bosch 3611B53700 ( GBH2-26 )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Campo 230V | ||||
| 2 | 1614220117 | 12.41 | 15.14 | |
| Indotto | ||||
| 3 | 1614010709 | 36.85 | 44.96 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 3/13 | 1610905025 | 5.33 | 6.50 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 3/14 | 1610905048 | 6.54 | 7.98 | |
| Scudo finale | ||||
| 3/49 | 1615700044 | 1.70 | 2.07 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/5 | 1616610094 | 1.70 | 2.07 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 4/1/102 | 1614449021 | 0.83 | 1.01 | |
| Cavo di connessione | ||||
| 4/102 | 1614449015 | 1.18 | 1.44 | |
| OCCHIELLO | ||||
| 6 | 1600703034 | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1611110Z33 | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 10 | 1611110Z34 | 1.94 | 2.37 | |
| Piastra di Riferimento | ||||
| 11 | 1611110X17 | 2.71 | 3.31 | |
| Piastra della spazzola | ||||
| 16 | 1614336061 | 13.93 | 16.99 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 17 | 1614465011 | 5.33 | 6.50 | |
| Contatto Intercambiabile | ||||
| 19 | 1611329024 | 1.18 | 1.44 | |
| Albero Dentato | ||||
| 24 | 16170006EJ | 20.42 | 24.91 | |
| Pistone del martello | ||||
| 26 | 1617000557 | 20.42 | 24.91 | |
| Pistone del martello | ||||
| 26 | 1600A01U34 | 15.71 | 19.17 | |
| Percussore | ||||
| 26/27 | 1610311018 | 13.93 | 16.99 | |
| Spinotto del pistone | ||||
| 26/29 | 1613105012 | 2.71 | 3.31 | |
| Anello O | ||||
| 26/56 | 1610210187 | 1.70 | 2.07 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 26/71 | 1610101011 | 1.18 | 1.44 | |
| Cuscinetto di Trasmissione Su Disegno Pos.830 | ||||
| 30 | 1615819028 | 20.42 | 24.91 | |
| Cuscinetto di Trasmissione Su Disegno Pos.830 | ||||
| 30 | 1600A01U33 | 15.71 | 19.17 | |
| CUSCINETTO A MANICOTTO | ||||
| 30/35 | 1610202024 | 4.10 | 5.00 | |
| Assemblea di aghi rotanti | ||||
| 31 | 1610913016 | 2.71 | 3.31 | |
| Maniglia a Morsetto | ||||
| 32 | 1612026037 | 7.58 | 9.25 | |
| Spina di pilotaggio | ||||
| 32/46 | 1614690002 | 1.18 | 1.44 | |
| Bottone dell'interruttore | ||||
| 32/49 | 1612026035 | 1.18 | 1.44 | |
| Anello O | ||||
| 32/76 | 1610210046 | 1.70 | 2.07 | |
| Molla compressione | ||||
| 32/83 | 1614611006 | 2.71 | 3.31 | |
| PIASTRA DI MONTAGGIO | ||||
| 36 | 1611016003 | 1.70 | 2.07 | |
| Coperchio del alloggiamento VERDE | ||||
| 41 | 1615500343 | 6.54 | 7.98 | |
| Tappo protettivo | ||||
| 44 | 1610508047 | 1.70 | 2.07 | |
| Anello deflettore d'aria | ||||
| 45 | 1610522013 | 1.70 | 2.07 | |
| Rondella Con Linguetta | ||||
| 48 | 1611098008 | 1.70 | 2.07 | |
| Boccola di gomma | ||||
| 54 | 1610502016 | 0.83 | 1.01 | |
| Anello di tenuta | ||||
| 55 | 1610290226 | 2.71 | 3.31 | |
| Anello O | ||||
| 57 | 1610210068 | 1.18 | 1.44 | |
| Manicotto ad ago AGC 18 | ||||
| 63 | 1610910063 | 4.70 | 5.73 | |
| Disco di supporto | ||||
| 64/1 | 1610190060 | 1.70 | 2.07 | |
| CUSCINETTO A MANICOTTO | ||||
| 66 | 1610202021 | 1.94 | 2.37 | |
| Guarnizione labiale dell'albero rotante | ||||
| 68 | 1610283036 | 5.83 | 7.11 | |
| Palla | ||||
| 70 | 1903230013 | 1.70 | 2.07 | |
| Anello di ritenzione | ||||
| 74 | 1614601027 | 0.83 | 1.01 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 75 | 1610101629 | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 76 | 160343000A | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 77 | 2603490024 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 78 | 2603490022 | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 79 | 1613435023 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 80 | 1613435043 | 0.83 | 1.01 | |
| Anello di ritenzione | ||||
| 87 | 160460102S | 0.83 | 1.01 | |
| Cavo di connessione | ||||
| 101 | 1614449014 | 1.70 | 2.07 | |
| Vite a testa ovale Torx 4x30 | ||||
| 103 | 2603490017 | 1.70 | 2.07 | |
| CUSCINETTO A MANICOTTO | ||||
| 106 | 1614611022 | 1.94 | 2.37 | |
| Molla compressione | ||||
| 106/105 | 1614611021 | 1.18 | 1.44 | |
| Manica a cricchetto | ||||
| 321 | 1600A019EW | 73.72 | 89.94 | |
| Ingranaggio Cilindrico | ||||
| 321/22 | 1616312004 | 9.53 | 11.63 | |
| Perno di percussione | ||||
| 321/28 | 1613124081 | 7.58 | 9.25 | |
| Boccola di tenuta | ||||
| 321/33 | 1610590014 | 1.70 | 2.07 | |
| Disco di supporto | ||||
| 321/34 | 1610190067 | 1.70 | 2.07 | |
| Spina Cilindrica | ||||
| 321/37 | 1613100019 | 1.18 | 1.44 | |
| Disco Di Serraggio | ||||
| 321/38 | 1600A008AG | 2.71 | 3.31 | |
| Rondella di spinta | ||||
| 321/42 | 1610102073 | 4.10 | 5.00 | |
| Boccola di guida STM 1800 | ||||
| 321/46 | 1610390051 | 5.33 | 6.50 | |
| Molla compressione | ||||
| 321/50 | 1614611020 | 2.24 | 2.73 | |
| Anello O | ||||
| 321/58 | 1610210178 | 1.18 | 1.44 | |
| Guarnizione labiale dell'albero rotante | ||||
| 321/59 | 1610283035 | 4.70 | 5.73 | |
| Anello O | ||||
| 321/60 | 1610210176 | 0.83 | 1.01 | |
| Anello O | ||||
| 321/62 | 1610210179 | 1.94 | 2.37 | |
| Anello di ritenzione | ||||
| 321/72 | 1604601027 | 0.83 | 1.01 | |
| Anello di ritenzione | ||||
| 321/82 | 160015002R | 1.18 | 1.44 | |
| Anello di ritenzione | ||||
| 321/83 | 1604601028 | 0.83 | 1.01 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 651 | 1613001009 | 2.71 | 3.31 | |
| Blocco | ||||
| 691/895 | 1615438409 | 5.33 | 6.50 | |
| Blocco | ||||
| 691/895 | 1615438431 | 5.33 | 6.50 | |
| Custodia del motore | ||||
| 801 | 1617000558 | 23.75 | 28.98 | |
| Interruttore on-off | ||||
| 804 | 16170006D4 | 15.71 | 19.17 | |
| Cavo di alimentazione | ||||
| 805 | 1607000392 | 15.71 | 19.17 | |
| Ghiandaia finale | ||||
| 806 | 1900452012 | 0.83 | 1.01 | |
| Targhetta | ||||
| 808 | 160111A3H5 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 811 | 1607000485 | 73.72 | 89.94 | |
| KIT DI SERVIZIO 115V | ||||
| 811 | 1617000525 | 8.45 | 10.31 | |
| Flangia Intermedia | ||||
| 820 | 16170006DX | 23.75 | 28.98 | |
| COLLETTO | ||||
| 821 | 1618597129 | 55.25 | 67.40 | |
| Maniglia ausiliaria M10 | ||||
| 822 | 160202508X | 13.93 | 16.99 | |
| Maniglia ausiliaria M10 | ||||
| 822/120 | 160202507H | 8.45 | 10.31 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 822/124 | 1611316021 | 2.24 | 2.73 | |
| Vite a testa martello M8x40 MM | ||||
| 822/125 | 1613490002 | 3.31 | 4.04 | |
| Morsetto di Supporto | ||||
| 822/802 | 1617000475 | 7.58 | 9.25 | |
| Albero Dentato | ||||
| 823 | 1617000579 | 29.75 | 36.30 | |
| Perno di percussione | ||||
| 828 | 1600A019F0 | 29.75 | 36.30 | |
| Carter del ingranaggio | ||||
| 840 | 1617000581 | 44.82 | 54.68 | |
| Manicotto di Protezione | ||||
| 843 | 1617000582 | 8.45 | 10.31 | |
| Elemento di commutazione | ||||
| 861 | 1615820097 | 4.10 | 5.00 | |
| Disco di supporto | ||||
| 864 | 1617000A07 | 8.45 | 10.31 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 870 | 1613523011 | |||
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 870/2 | 2603421207 | 1.18 | 1.44 | |
| Mandrino | ||||
| 871 | 1608571088 | 23.75 | 28.98 | |
| Chiave del mandrino | ||||
| 872 | 2607950007 | 5.33 | 6.50 | |
| Tubo di Grasso 45 ml | ||||
| 894 | 1615430020 | 15.71 | 19.17 | |
| Riservatorio dell'olio | ||||
| 895 | 1615430019 | 55.25 | 67.40 | |
| Tubo di Grasso 45 ml | ||||
| 896 | 1615430001 | 20.42 | 24.91 | |
| Tubo di Grasso 45 ml | ||||
| 897 | 1615430002 | 40.61 | 49.54 | |
