Qui troverai tutte le parti e i disegni disponibili di “Bosch 3611B50400 (GBH2-23RE)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

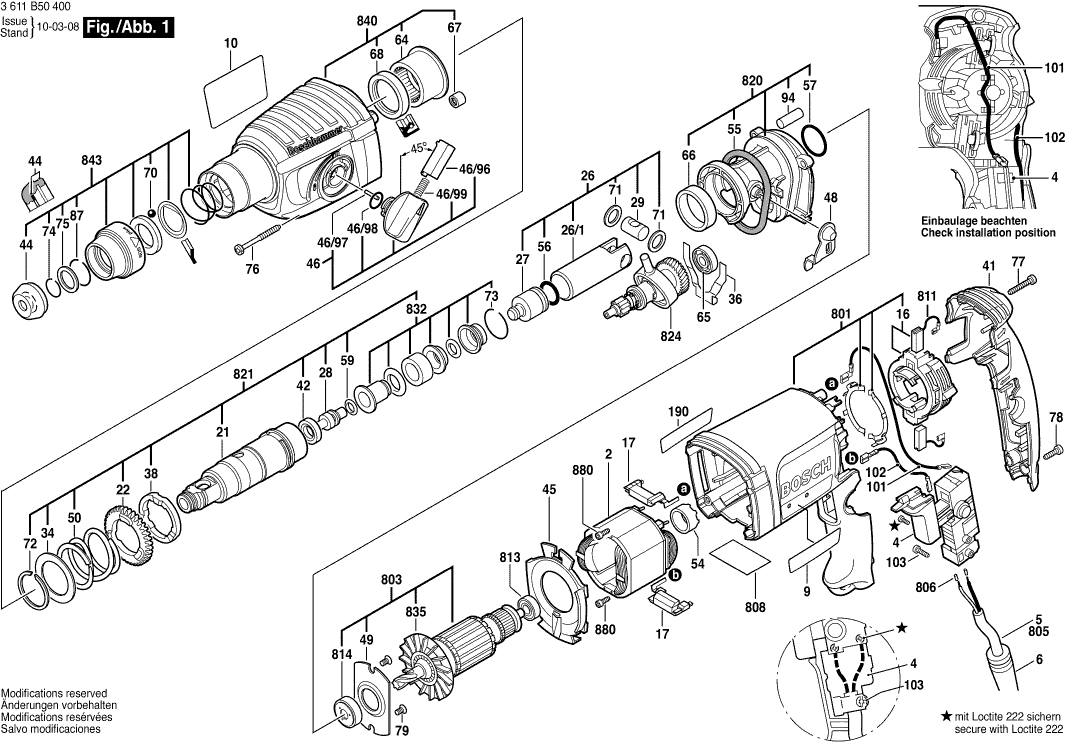

Disegni tecnici di Bosch 3611B50400 (GBH2-23RE)
Elenco parti di Bosch 3611B50400 (GBH2-23RE)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Campo 230V | ||||
| 2 | 2604220683 | 23.90 | 29.16 | |
| Interruttore | ||||
| 4 | 1617200532 | 20.39 | 24.88 | |
| OCCHIELLO | ||||
| 6 | 2600703018 | 2.40 | 2.93 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1611110Y72 | 1.49 | 1.82 | |
| Piastra di Riferimento | ||||
| 10 | 1611110Y73 | 1.49 | 1.82 | |
| Piastra della spazzola | ||||
| 16 | 1614336061 | 16.79 | 20.48 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 17 | 1614465011 | 6.73 | 8.21 | |
| Manica a cricchetto | ||||
| 21 | 2608670730 | 71.68 | 87.45 | |
| Ingranaggio Cilindrico | ||||
| 22 | 1616312003 | 7.46 | 9.10 | |
| Pistone del martello | ||||
| 26 | 1617000534 | 21.30 | 25.99 | |
| Pistone del martello | ||||
| 26/1 | 1618700075 | 11.37 | 13.87 | |
| Percussore | ||||
| 27 | 1618710080 | 7.46 | 9.10 | |
| Perno di percussione | ||||
| 28 | 1613124077 | 7.46 | 9.10 | |
| Spinotto del pistone | ||||
| 29 | 1613105012 | 3.44 | 4.20 | |
| Steunschijf | ||||
| 34 | 1619PS6014 | 4.18 | 5.10 | |
| Disco di supporto | ||||
| 34 | 1610190067 | 2.08 | 2.54 | |
| Morsetto KS 60 | ||||
| 36 | 1601329040 | 1.49 | 1.82 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 38 | 1610190045 | 4.94 | 6.03 | |
| Non più disponibile, nessuna sostituzione | ||||
| 41 | 1615500334 | |||
| Rondella di spinta | ||||
| 42 | 1610422017 | 4.18 | 5.10 | |
| Tappo protettivo | ||||
| 44 | 1610508047 | 2.08 | 2.54 | |
| Anello deflettore d'aria | ||||
| 45 | 1610522012 | 1.00 | 1.22 | |
| Maniglia a Morsetto | ||||
| 46 | 1612026128 | 5.81 | 7.09 | |
| Bottone dell'interruttore | ||||
| 46/96 | 1612026035 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 46/97 | 1903201118 | |||
| Anello O | ||||
| 46/98 | 1610210046 | 2.08 | 2.54 | |
| Molla compressione | ||||
| 46/99 | 1614611006 | 3.44 | 4.20 | |
| PANELLO D'INTERRUPTORE | ||||
| 48 | 1601021005 | 2.08 | 2.54 | |
| Scudo finale | ||||
| 49 | 1615700044 | 2.08 | 2.54 | |
| Molla compressione | ||||
| 50 | 1604611037 | 2.86 | 3.49 | |
| Boccola di gomma | ||||
| 54 | 1610502012 | 1.00 | 1.22 | |
| Anello di tenuta | ||||
| 55 | 1610290226 | 3.44 | 4.20 | |
| Anello O | ||||
| 56 | 1610210187 | 2.08 | 2.54 | |
| Anello O | ||||
| 57 | 1610210068 | 1.49 | 1.82 | |
| Anello O | ||||
| 59 | 1610210177 | 2.08 | 2.54 | |
| CUSCINETTO A MANICOTTO | ||||
| 64 | 1610202026 | 4.94 | 6.03 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 65 | 1600900037 | 7.46 | 9.10 | |
| CUSCINETTO A MANICOTTO | ||||
| 66 | 1610202020 | 2.08 | 2.54 | |
| Manicotto ad ago AGC 18 | ||||
| 67 | 1610910098 | 3.44 | 4.20 | |
| Guarnizione labiale dell'albero rotante | ||||
| 68 | 1610283017 | 7.46 | 9.10 | |
| Palla | ||||
| 70 | 1903230013 | 2.08 | 2.54 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 71 | 1610101011 | 1.49 | 1.82 | |
| Anello di ritenzione | ||||
| 72 | 1604601027 | 1.00 | 1.22 | |
| Anello di ritenzione | ||||
| 73 | 1614601057 | 1.00 | 1.22 | |
| Anello di ritenzione | ||||
| 74 | 1614601027 | 1.00 | 1.22 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 75 | 1610101629 | 1.00 | 1.22 | |
| Vite formante a filettatura M6x25 MM | ||||
| 76 | 160343000A | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 77 | 2603490024 | 1.49 | 1.82 | |
| Vite a testa ovale Torx 4x30 | ||||
| 78 | 2603490022 | 1.00 | 1.22 | |
| Vite formante a filettatura M6x25 MM | ||||
| 79 | 1613435023 | 1.00 | 1.22 | |
| Anello di ritenzione | ||||
| 87 | 160460102S | 1.00 | 1.22 | |
| Guarnizione in feltro | ||||
| 94 | 1610205010 | 1.00 | 1.22 | |
| Cavo di connessione | ||||
| 101 | 1614449014 | 2.08 | 2.54 | |
| Cavo di connessione | ||||
| 102 | 1614449015 | 1.49 | 1.82 | |
| Vite di grasso AW 10 3x25 | ||||
| 103 | 1613435034 | 1.00 | 1.22 | |
| Maniglia ausiliaria M10 | ||||
| 120 | 1612025072 | 14.94 | 18.23 | |
| Maniglia ausiliaria M10 | ||||
| 120/120 | 160202507H | 10.90 | 13.30 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 120/124 | 1611316006 | 2.40 | 2.93 | |
| Vite a testa martello M8x40 MM | ||||
| 120/125 | 1613490002 | 4.18 | 5.10 | |
| Morsetto di Supporto | ||||
| 120/802 | 2608040176 | 6.73 | 8.21 | |
| Targhetta del produttore GBH 2000 | ||||
| 190 | 1611110Y74 | 1.49 | 1.82 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 651 | 1613001009 | 3.44 | 4.20 | |
| Blocco | ||||
| 691/895 | 1615438431 | 6.73 | 8.21 | |
| Custodia del motore | ||||
| 801 | 1617000523 | 39.14 | 47.75 | |
| Indotto | ||||
| 803 | 1617000524 | 58.03 | 70.80 | |
| Cavo di alimentazione | ||||
| 805 | 1607000392 | 21.30 | 25.99 | |
| Ghiandaia finale | ||||
| 806 | 1900452012 | 1.49 | 1.82 | |
| Targhetta | ||||
| 808 | 160111A3H5 | 2.40 | 2.93 | |
| KIT DI SERVIZIO 115V | ||||
| 811 | 1607000485 | 82.63 | 100.81 | |
| KIT DI SERVIZIO 115V | ||||
| 811 | 1617000525 | 9.67 | 11.80 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 813 | 1610905025 | 6.73 | 8.21 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 814 | 1610905048 | 8.35 | 10.19 | |
| Flangia Intermedia | ||||
| 820 | 1617000526 | 27.81 | 33.93 | |
| Manica a cricchetto | ||||
| 821 | 1617000V81 | 73.72 | 89.94 | |
| Tandas | ||||
| 824 | 1617000527 | 80.26 | 97.92 | |
| Manicotto Guida | ||||
| 832 | 1617000529 | 11.37 | 13.87 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 835 | 1616610093 | 2.08 | 2.54 | |
| Carter del ingranaggio | ||||
| 840 | 1617000V82 | 47.53 | 57.99 | |
| Manicotto di Protezione | ||||
| 843 | 1617000531 | 10.90 | 13.30 | |
| Fusto del mandrino trapano 1/2 SDS-PLUS | ||||
| 870 | 1617000154 | 31.42 | 38.33 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 870/2 | 2603421207 | 1.49 | 1.82 | |
| Mandrino | ||||
| 871 | 1608571088 | 27.81 | 33.93 | |
| Chiave del mandrino | ||||
| 872 | 2607950007 | 6.73 | 8.21 | |
| Bullone della Frizione | ||||
| 880 | 2603435015 | 2.08 | 2.54 | |
