Qui troverai tutte le parti e i disegni disponibili di “Bosch 3611B5A401 ( GBH2-20D )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

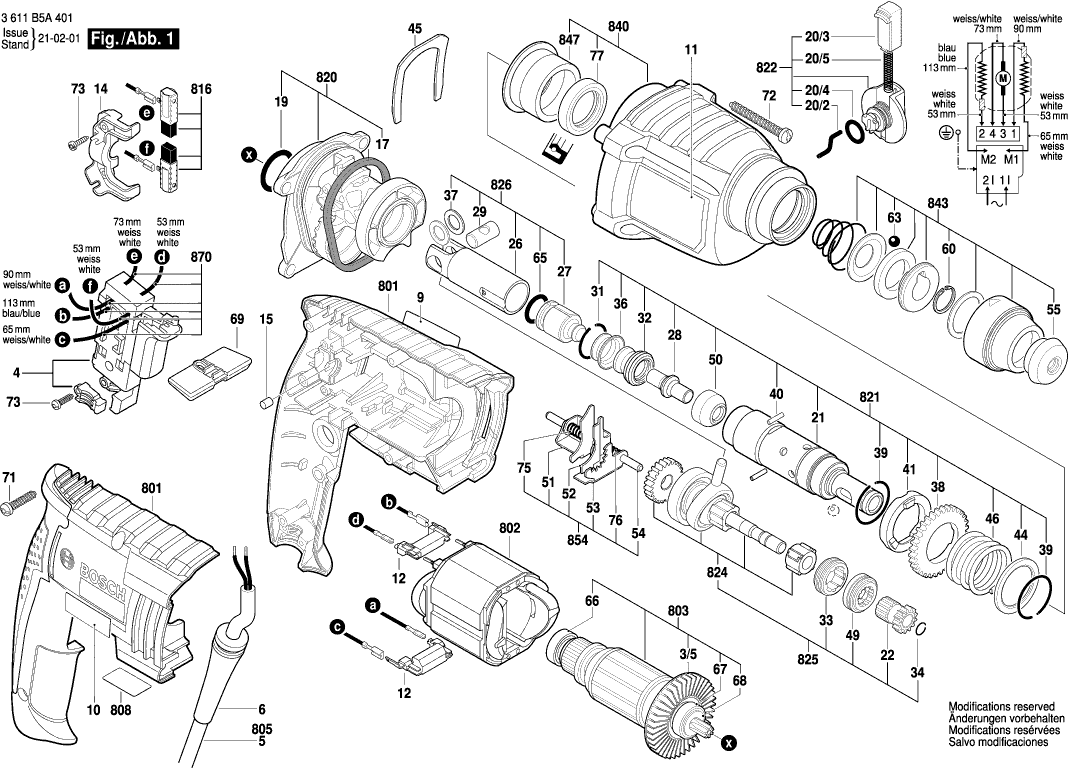

Disegni tecnici di Bosch 3611B5A401 ( GBH2-20D )
Elenco parti di Bosch 3611B5A401 ( GBH2-20D )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/5 | 1616610113 | 2.24 | 2.73 | |
| Interruttore | ||||
| 4 | 1617200542 | 18.19 | 22.19 | |
| OCCHIELLO | ||||
| 6 | 2600703018 | 1.94 | 2.37 | |
| Targa del produttore GBH 2-20 D | ||||
| 9 | 1618B0002G | 1.70 | 2.07 | |
| Targhetta del produttore GBH 2000 | ||||
| 10 | 1618B0002H | 0.83 | 1.01 | |
| Piastra di Riferimento | ||||
| 11 | 1618B00401 | 1.94 | 2.37 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 1617328032 | 5.83 | 7.11 | |
| Ponte di cuscinetto | ||||
| 14 | 1615806187 | 1.70 | 2.07 | |
| Paracolpi in gomma | ||||
| 15 | 2603100056 | 1.18 | 1.44 | |
| Anello O | ||||
| 17 | 1610290108 | 1.18 | 1.44 | |
| Anello O | ||||
| 19 | 1610210184 | 0.83 | 1.01 | |
| Spina di pilotaggio | ||||
| 20/2 | 1614690009 | 2.71 | 3.31 | |
| Bottone dell'interruttore | ||||
| 20/3 | 1612026035 | 1.18 | 1.44 | |
| Anello O | ||||
| 20/4 | 1610210046 | 1.70 | 2.07 | |
| Molla compressione | ||||
| 20/5 | 1614611006 | 2.71 | 3.31 | |
| Tubo del martello | ||||
| 21 | 1619P09815 | 26.84 | 32.74 | |
| Manicotto del ingranaggio | ||||
| 22 | 1616328053 | 6.54 | 7.98 | |
| Pistone del martello | ||||
| 26 | 1618700083 | 7.58 | 9.25 | |
| Percussore | ||||
| 27 | 1618710085 | 7.58 | 9.25 | |
| Perno di percussione | ||||
| 28 | 1613124084 | 3.31 | 4.04 | |
| Spinotto del pistone | ||||
| 29 | 1613100034 | 2.24 | 2.73 | |
| Anello di ritenzione | ||||
| 31 | 1614601053 | 0.83 | 1.01 | |
| Boccola di gomma | ||||
| 32 | 1610508051 | 3.31 | 4.04 | |
| Elemento di commutazione | ||||
| 33 | 1615820103 | 1.94 | 2.37 | |
| Anello di ritenzione | ||||
| 34 | 1619P00829 | 0.83 | 1.01 | |
| Piastra di bloccaggio | ||||
| 36 | 1610551008 | 1.94 | 2.37 | |
| Disco di Guida | ||||
| 37 | 1610100016 | 1.18 | 1.44 | |
| Ingranaggio Cilindrico | ||||
| 38 | 1616317084 | 13.93 | 16.99 | |
| Anello di ritenzione | ||||
| 39 | 1614601055 | 0.83 | 1.01 | |
| Spina Cilindrica | ||||
| 40 | 1613100019 | 1.18 | 1.44 | |
| Spina Cilindrica | ||||
| 40 | 1613100032 | 0.83 | 1.01 | |
| Disco a Cricchetto | ||||
| 41 | 1610102072 | 4.70 | 5.73 | |
| Rondella di Attrito | ||||
| 44 | 1610102092 | 0.83 | 1.01 | |
| PIASTRA DI MONTAGGIO | ||||
| 45 | 1611016003 | 1.70 | 2.07 | |
| Molla compressione | ||||
| 46 | 1614630003 | 1.70 | 2.07 | |
| Elemento di commutazione | ||||
| 49 | 1615820104 | 1.94 | 2.37 | |
| Boccola di guida STM 1800 | ||||
| 50 | 1619P11562 | 7.58 | 9.25 | |
| Rondella di spinta | ||||
| 50 | 1600A00FL3 | 2.24 | 2.73 | |
| PANELLO D'INTERRUPTORE | ||||
| 51 | 1610021004 | 0.83 | 1.01 | |
| PANELLO D'INTERRUPTORE | ||||
| 52 | 1610021006 | 0.83 | 1.01 | |
| PANELLO D'INTERRUPTORE | ||||
| 53 | 1610021005 | 0.83 | 1.01 | |
| ASTA DI GUIDA | ||||
| 54 | 1613023005 | 1.18 | 1.44 | |
| Tappo protettivo | ||||
| 55 | 1610508052 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 60 | 1614601077 | 1.18 | 1.44 | |
| Palla | ||||
| 63 | 1903230013 | 1.70 | 2.07 | |
| Anello O | ||||
| 65 | 1610210244 | 1.70 | 2.07 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 66 | 2609110491 | 4.10 | 5.00 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 67 | 1610905047 | 5.83 | 7.11 | |
| Rondella piana | ||||
| 68 | 1600100037 | 0.83 | 1.01 | |
| Interruttore | ||||
| 69 | 1613231030 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 71 | 2603490023 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 72 | 1613435039 | 0.83 | 1.01 | |
| Vite di grasso AW 10 3x25 | ||||
| 73 | 1613435034 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 75 | 1614643025 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 76 | 1614643023 | 0.83 | 1.01 | |
| Anello di tenuta albero | ||||
| 77 | 1619P09722 | 2.24 | 2.73 | |
| Maniglia ausiliaria M10 | ||||
| 120 | 1618B00500 | 10.73 | 13.09 | |
| Maniglia ausiliaria M10 | ||||
| 120/120 | 160202507H | 8.45 | 10.31 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 120/124 | 1611316021 | 2.24 | 2.73 | |
| Vite a testa martello M8x40 MM | ||||
| 120/125 | 1613490002 | 3.31 | 4.04 | |
| Morsetto di Supporto | ||||
| 120/802 | 1617000475 | 7.58 | 9.25 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 651 | 2603001009 | 4.10 | 5.00 | |
| Custodia del motore | ||||
| 801 | 16170006B8 | 23.75 | 28.98 | |
| Campo 230V | ||||
| 802 | 1614220212 | 14.80 | 18.06 | |
| STATORE 230V | ||||
| 803 | 1614010B1C | 49.56 | 60.46 | |
| Cavo di alimentazione | ||||
| 805 | 1607000392 | 15.71 | 19.17 | |
| Targhetta | ||||
| 808 | 160111A3H6 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 816 | 1619P01777 | 8.45 | 10.31 | |
| Flangia Intermedia | ||||
| 820 | 16170006BB | 18.19 | 22.19 | |
| Tubo del martello | ||||
| 821 | 1600A0013V | 73.72 | 89.94 | |
| Maniglia a Morsetto | ||||
| 822 | 1612026151 | 11.88 | 14.49 | |
| Asse intermedio | ||||
| 824 | 16170006BC | 29.75 | 36.30 | |
| Asse intermedio | ||||
| 825 | 1607000E0P | 36.85 | 44.96 | |
| Pistone del martello | ||||
| 826 | 1600A0013X | 20.42 | 24.91 | |
| Carter del ingranaggio | ||||
| 840 | 16170006BF | 23.75 | 28.98 | |
| Manicotto di Protezione | ||||
| 843 | 16170006D3 | 8.45 | 10.31 | |
| CUSCINETTO A MANICOTTO | ||||
| 847 | 1600A0013U | 5.33 | 6.50 | |
| ASTA DI GUIDA | ||||
| 854 | 1600A0013W | 6.54 | 7.98 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 870 | 1619P01776 | 4.70 | 5.73 | |
| Tubo di Grasso 45 ml | ||||
| 890 | 1615430020 | 15.71 | 19.17 | |
| Tubo di Grasso 45 ml | ||||
| 891 | 1615430001 | 20.42 | 24.91 | |
