Qui troverai tutte le parti e i disegni disponibili di “Bosch 3611B5A400 ( GBH2-20D )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

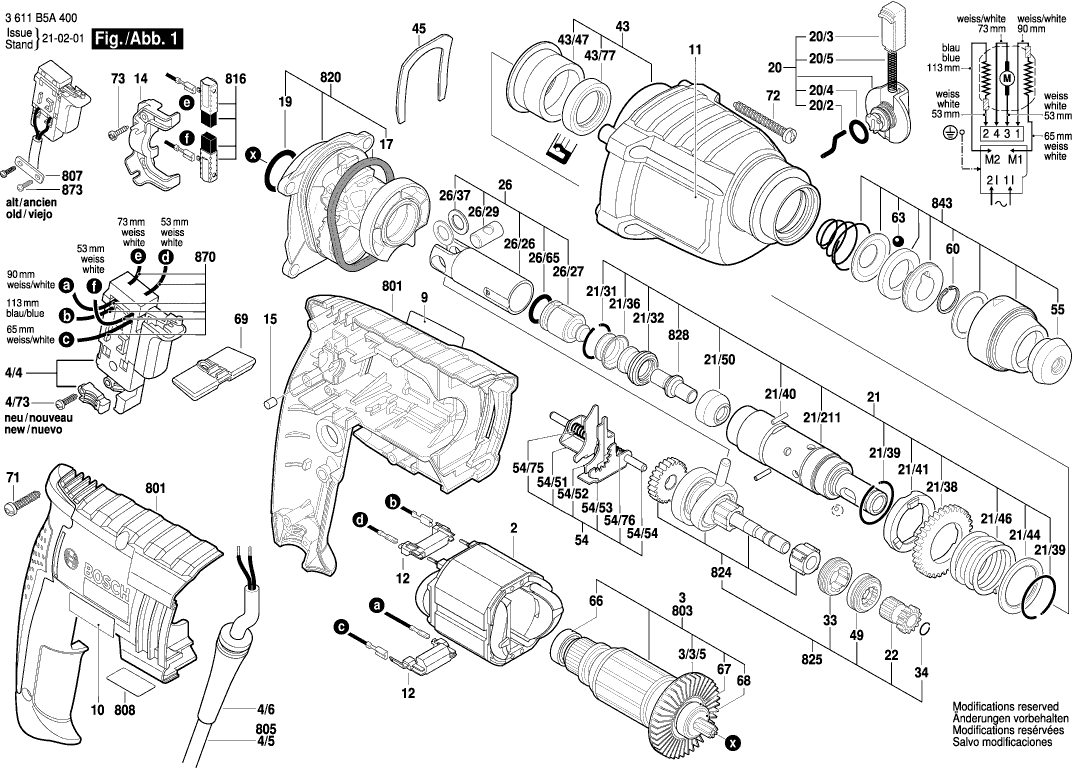

Disegni tecnici di Bosch 3611B5A400 ( GBH2-20D )
Elenco parti di Bosch 3611B5A400 ( GBH2-20D )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Campo 230V | ||||
| 2 | 1614220212 | 14.80 | 18.06 | |
| Indotto | ||||
| 3 | 1614010711 | 36.85 | 44.96 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/3/5 | 1616610113 | 2.24 | 2.73 | |
| Interruttore | ||||
| 4/4 | 1617200542 | 18.19 | 22.19 | |
| OCCHIELLO | ||||
| 4/6 | 2600703018 | 1.94 | 2.37 | |
| Vite di grasso AW 10 3x25 | ||||
| 4/73 | 1613435034 | 0.83 | 1.01 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1611110Z91 | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 10 | 1611110Z92 | 1.94 | 2.37 | |
| Piastra di Riferimento | ||||
| 11 | 1618B00401 | 1.94 | 2.37 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 1617328032 | 5.83 | 7.11 | |
| Ponte di cuscinetto | ||||
| 14 | 1615806187 | 1.70 | 2.07 | |
| Paracolpi in gomma | ||||
| 15 | 2603100056 | 1.18 | 1.44 | |
| Anello O | ||||
| 17 | 1610290108 | 1.18 | 1.44 | |
| Anello O | ||||
| 19 | 1610210184 | 0.83 | 1.01 | |
| Maniglia a Morsetto | ||||
| 20 | 1612026151 | 11.88 | 14.49 | |
| Spina di pilotaggio | ||||
| 20/2 | 1614690009 | 2.71 | 3.31 | |
| Bottone dell'interruttore | ||||
| 20/3 | 1612026035 | 1.18 | 1.44 | |
| Anello O | ||||
| 20/4 | 1610210046 | 1.70 | 2.07 | |
| Molla compressione | ||||
| 20/5 | 1614611006 | 2.71 | 3.31 | |
| Tubo del martello | ||||
| 21 | 16170006B7 | 60.65 | 73.99 | |
| Tubo del martello | ||||
| 21/211 | 1619P09815 | 26.84 | 32.74 | |
| Anello di ritenzione | ||||
| 21/31 | 1614601053 | 0.83 | 1.01 | |
| Boccola di gomma | ||||
| 21/32 | 1610508051 | 3.31 | 4.04 | |
| Piastra di bloccaggio | ||||
| 21/36 | 1610551008 | 1.94 | 2.37 | |
| Ingranaggio Cilindrico | ||||
| 21/38 | 1616317084 | 13.93 | 16.99 | |
| Anello di ritenzione | ||||
| 21/39 | 160460102U | 0.83 | 1.01 | |
| Spina Cilindrica | ||||
| 21/40 | 1613100019 | 1.18 | 1.44 | |
| Spina Cilindrica | ||||
| 21/40 | 1613100032 | 0.83 | 1.01 | |
| Disco a Cricchetto | ||||
| 21/41 | 1610102072 | 4.70 | 5.73 | |
| Rondella di Attrito | ||||
| 21/44 | 1610102092 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 21/46 | 1614630003 | 1.70 | 2.07 | |
| Boccola di guida STM 1800 | ||||
| 21/50 | 1619P11562 | 7.58 | 9.25 | |
| Rondella di spinta | ||||
| 21/50 | 1600A00FL3 | 2.24 | 2.73 | |
| Manicotto del ingranaggio | ||||
| 22 | 1616328053 | 6.54 | 7.98 | |
| Pistone del martello | ||||
| 26 | 1600A0013X | 20.42 | 24.91 | |
| Pistone del martello | ||||
| 26/26 | 1618700083 | 7.58 | 9.25 | |
| Percussore | ||||
| 26/27 | 1618710085 | 7.58 | 9.25 | |
| Spinotto del pistone | ||||
| 26/29 | 1613100034 | 2.24 | 2.73 | |
| Disco di Guida | ||||
| 26/37 | 1610100016 | 1.18 | 1.44 | |
| Anello O | ||||
| 26/65 | 1610210244 | 1.70 | 2.07 | |
| Elemento di commutazione | ||||
| 33 | 1615820103 | 1.94 | 2.37 | |
| Anello di ritenzione | ||||
| 34 | 1619P00829 | 0.83 | 1.01 | |
| Carter del ingranaggio | ||||
| 43 | 16170006BF | 23.75 | 28.98 | |
| CUSCINETTO A MANICOTTO | ||||
| 43/47 | 1610202031 | 4.70 | 5.73 | |
| Anello di tenuta albero | ||||
| 43/77 | 1610283019 | 5.83 | 7.11 | |
| PIASTRA DI MONTAGGIO | ||||
| 45 | 1611016003 | 1.70 | 2.07 | |
| Elemento di commutazione | ||||
| 49 | 1615820104 | 1.94 | 2.37 | |
| ASTA DI GUIDA | ||||
| 54 | 1600A0013W | 6.54 | 7.98 | |
| PANELLO D'INTERRUPTORE | ||||
| 54/51 | 1610021004 | 0.83 | 1.01 | |
| PANELLO D'INTERRUPTORE | ||||
| 54/52 | 1610021006 | 0.83 | 1.01 | |
| PANELLO D'INTERRUPTORE | ||||
| 54/53 | 1610021005 | 0.83 | 1.01 | |
| ASTA DI GUIDA | ||||
| 54/54 | 1613023005 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 54/75 | 1614643025 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 54/76 | 1614643023 | 0.83 | 1.01 | |
| Tappo protettivo | ||||
| 55 | 1610508052 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 60 | 1614601077 | 1.18 | 1.44 | |
| Palla | ||||
| 63 | 1903230013 | 1.70 | 2.07 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 66 | 2609110491 | 4.10 | 5.00 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 67 | 1610905047 | 5.83 | 7.11 | |
| Rondella piana | ||||
| 68 | 1600100037 | 0.83 | 1.01 | |
| Interruttore | ||||
| 69 | 1613231030 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 71 | 2603490023 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 72 | 1613435039 | 0.83 | 1.01 | |
| Vite di grasso AW 10 3x25 | ||||
| 73 | 1613435034 | 0.83 | 1.01 | |
| Maniglia ausiliaria M10 | ||||
| 120 | 160202508X | 13.93 | 16.99 | |
| Maniglia ausiliaria M10 | ||||
| 120/120 | 160202507H | 8.45 | 10.31 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 120/124 | 1611316021 | 2.24 | 2.73 | |
| Vite a testa martello M8x40 MM | ||||
| 120/125 | 1613490002 | 3.31 | 4.04 | |
| Morsetto di Supporto | ||||
| 120/802 | 1617000475 | 7.58 | 9.25 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 651 | 2603001009 | 4.10 | 5.00 | |
| Custodia del motore | ||||
| 801 | 16170006B8 | 23.75 | 28.98 | |
| Indotto | ||||
| 803 | 1614010711 | 36.85 | 44.96 | |
| Cavo di alimentazione | ||||
| 805 | 1607000392 | 15.71 | 19.17 | |
| Morsetto del cavo | ||||
| 807 | 1611035007 | 0.83 | 1.01 | |
| Targhetta | ||||
| 808 | 160111A3H6 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 816 | 1617014146 | 9.53 | 11.63 | |
| Flangia Intermedia | ||||
| 820 | 16170006BB | 18.19 | 22.19 | |
| Asse intermedio | ||||
| 824 | 16170006BC | 29.75 | 36.30 | |
| Asse intermedio | ||||
| 825 | 1607000E0P | 36.85 | 44.96 | |
| Perno di percussione | ||||
| 828 | 1613124084 | 3.31 | 4.04 | |
| Manicotto di Protezione | ||||
| 843 | 16170006D3 | 8.45 | 10.31 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 870 | 1619P01776 | 4.70 | 5.73 | |
| Vite di grasso AW 10 3x25 | ||||
| 873 | 1613435034 | 0.83 | 1.01 | |
