Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3611B58300 ( GBH2-18RE )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

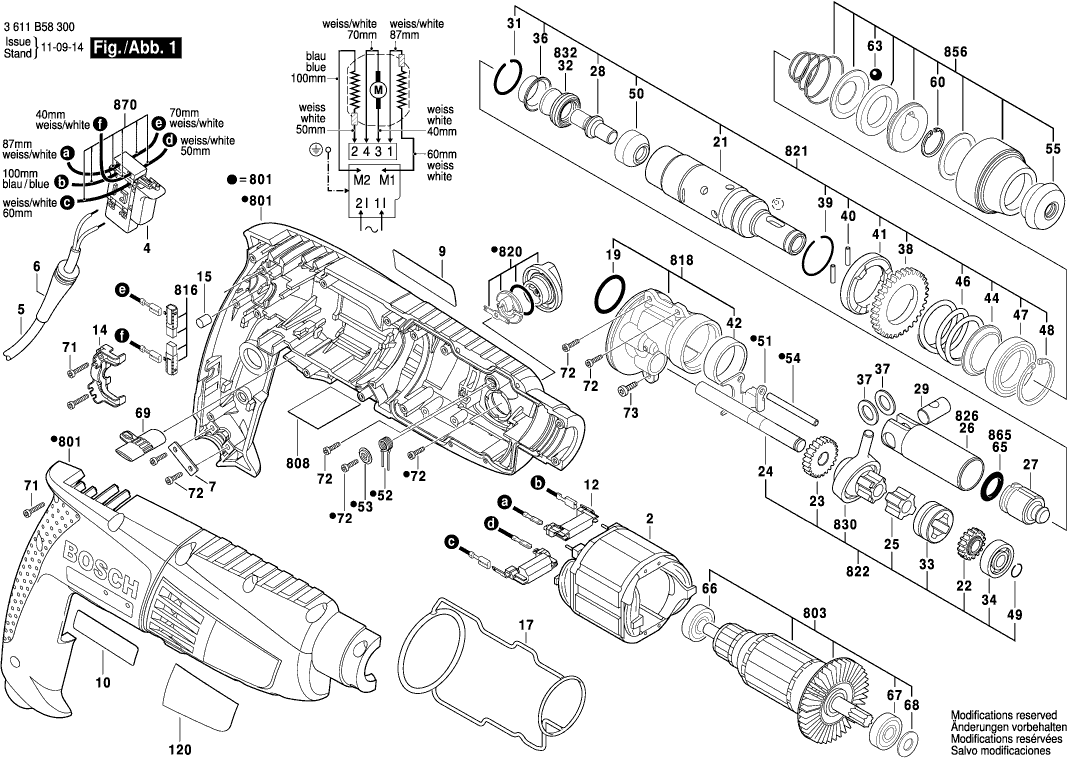

Disegno tecnico del modello Bosch 3611B58300 ( GBH2-18RE )
Elenco parti di ricambio del modello Bosch 3611B58300 ( GBH2-18RE )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Campo 230V | ||||
| 2 | 1614220182 | 13.93 | 16.99 | |
| Interruttore | ||||
| 4 | 1617200515 | 10.73 | 13.09 | |
| Cavo di alimentazione | ||||
| 5 | 1614460026 | 13.93 | 16.99 | |
| OCCHIELLO | ||||
| 6 | 2600703018 | 1.94 | 2.37 | |
| Morsetto del cavo | ||||
| 7 | 1611035007 | 0.83 | 1.01 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1619P01711 | 2.71 | 3.31 | |
| Targhetta del produttore GBH 2000 | ||||
| 10 | 1619P01712 | 2.24 | 2.73 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 1617328032 | 5.83 | 7.11 | |
| Ponte di cuscinetto | ||||
| 14 | 1615806187 | 1.70 | 2.07 | |
| Paracolpi in gomma | ||||
| 15 | 2603100056 | 1.18 | 1.44 | |
| Disco di tenuta | ||||
| 17 | 1611015055 | 5.83 | 7.11 | |
| Anello O | ||||
| 19 | 1610210184 | 0.83 | 1.01 | |
| Tubo del martello | ||||
| 21 | 1619P02138 | 26.84 | 32.74 | |
| Rondella 8X21X1 | ||||
| 22 | 1616317069 | 5.83 | 7.11 | |
| Ingranaggio Cilindrico | ||||
| 23 | 1616317070 | 6.54 | 7.98 | |
| ALBERO DI TRASMISSIONE | ||||
| 24 | 1613101011 | 5.33 | 6.50 | |
| Mozzo di accoppiamento | ||||
| 25 | 1616409023 | 2.24 | 2.73 | |
| Percussore | ||||
| 27 | 1618710085 | 7.58 | 9.25 | |
| Perno di percussione | ||||
| 28 | 1613124084 | 3.31 | 4.04 | |
| Spinotto del pistone | ||||
| 29 | 1613100034 | 2.24 | 2.73 | |
| Anello di ritenzione | ||||
| 31 | 1614601053 | 0.83 | 1.01 | |
| Elemento di commutazione | ||||
| 33 | 1610322014 | 3.31 | 4.04 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 34 | 1610905034 | 5.33 | 6.50 | |
| Piastra di bloccaggio | ||||
| 36 | 1610551008 | 1.94 | 2.37 | |
| Disco di Guida | ||||
| 37 | 1610100016 | 1.18 | 1.44 | |
| Ingranaggio Cilindrico | ||||
| 38 | 1616317072 | 5.33 | 6.50 | |
| Anello di ritenzione | ||||
| 39 | 1614601055 | 0.83 | 1.01 | |
| Spina Cilindrica | ||||
| 40 | 1613100032 | 0.83 | 1.01 | |
| Disco a Cricchetto | ||||
| 41 | 1610102072 | 4.70 | 5.73 | |
| CUSCINETTO A MANICOTTO | ||||
| 42 | 1610301004 | 2.71 | 3.31 | |
| Disco di supporto | ||||
| 44 | 1619P14179 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 46 | 1614630002 | 2.71 | 3.31 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 47 | 1610905035 | 13.93 | 16.99 | |
| Anello di ritenzione | ||||
| 48 | 1614601054 | 1.18 | 1.44 | |
| Anello di ritenzione | ||||
| 49 | 1619P00829 | 0.83 | 1.01 | |
| Boccola di guida STM 1800 | ||||
| 50 | 1619P11562 | 7.58 | 9.25 | |
| Rondella di spinta | ||||
| 50 | 1600A00FL3 | 2.24 | 2.73 | |
| PANELLO D'INTERRUPTORE | ||||
| 51 | 1613231014 | 4.10 | 5.00 | |
| Molla a spirale | ||||
| 52 | 1614690005 | 1.18 | 1.44 | |
| Disco di pressione | ||||
| 53 | 1619P00828 | 0.83 | 1.01 | |
| ASTA DI GUIDA | ||||
| 54 | 1613100033 | 1.18 | 1.44 | |
| Tappo protettivo | ||||
| 55 | 1610508052 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 60 | 1614601077 | 1.18 | 1.44 | |
| Palla | ||||
| 63 | 1903230013 | 1.70 | 2.07 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 66 | 1900905029 | 15.71 | 19.17 | |
| CUSCINETTO A SFERA | ||||
| 67 | 1610905033 | 6.54 | 7.98 | |
| Rondella piana | ||||
| 68 | 1614601052 | 0.83 | 1.01 | |
| Interruttore | ||||
| 69 | 1613231016 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 71 | 1619P00219 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 72 | 1619P00220 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 73 | 2914201483 | 0.83 | 1.01 | |
| Etichetta di Avvertimento | ||||
| 120 | 1619P00846 | 1.94 | 2.37 | |
| Maniglia ausiliaria M10 | ||||
| 651 | 2602025149 | 6.54 | 7.98 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 652 | 1613001009 | 2.71 | 3.31 | |
| Mandrino a chiave | ||||
| 655 | 1618571031 | 29.75 | 36.30 | |
| Chiave del mandrino | ||||
| 655/872 | 2607950007 | 5.33 | 6.50 | |
| Set alloggiamento TID 18 ET-BG | ||||
| 801 | 1619P01769 | 13.93 | 16.99 | |
| Indotto | ||||
| 803 | 1619P01771 | 36.85 | 44.96 | |
| Targhetta | ||||
| 808 | 1619P01720 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 816 | 1619P01777 | 8.45 | 10.31 | |
| Flangia Intermedia | ||||
| 818 | 1619P01772 | 10.73 | 13.09 | |
| Bottone dell'interruttore | ||||
| 820 | 1619P01783 | 2.71 | 3.31 | |
| Tubo del martello | ||||
| 821 | 1619P01773 | 36.85 | 44.96 | |
| Albero di Trasmissione | ||||
| 822 | 1619P01767 | 33.45 | 40.81 | |
| Pistone del martello | ||||
| 826 | 1618700083 | 7.58 | 9.25 | |
| Cuscinetto di Trasmissione Su Disegno Pos.830 | ||||
| 830 | 1619P01775 | 18.19 | 22.19 | |
| Boccola di gomma | ||||
| 832 | 1610508051 | 3.31 | 4.04 | |
| Manicotto di Protezione | ||||
| 856 | 1619P02182 | 8.45 | 10.31 | |
| Anello O | ||||
| 865 | 1610210244 | 1.70 | 2.07 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 870 | 1619P01776 | 4.70 | 5.73 | |
| Blocco | ||||
| 891 | 1619P01717 | 1.94 | 2.37 | |
