Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3611J15050 ( GBH18V-36C )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

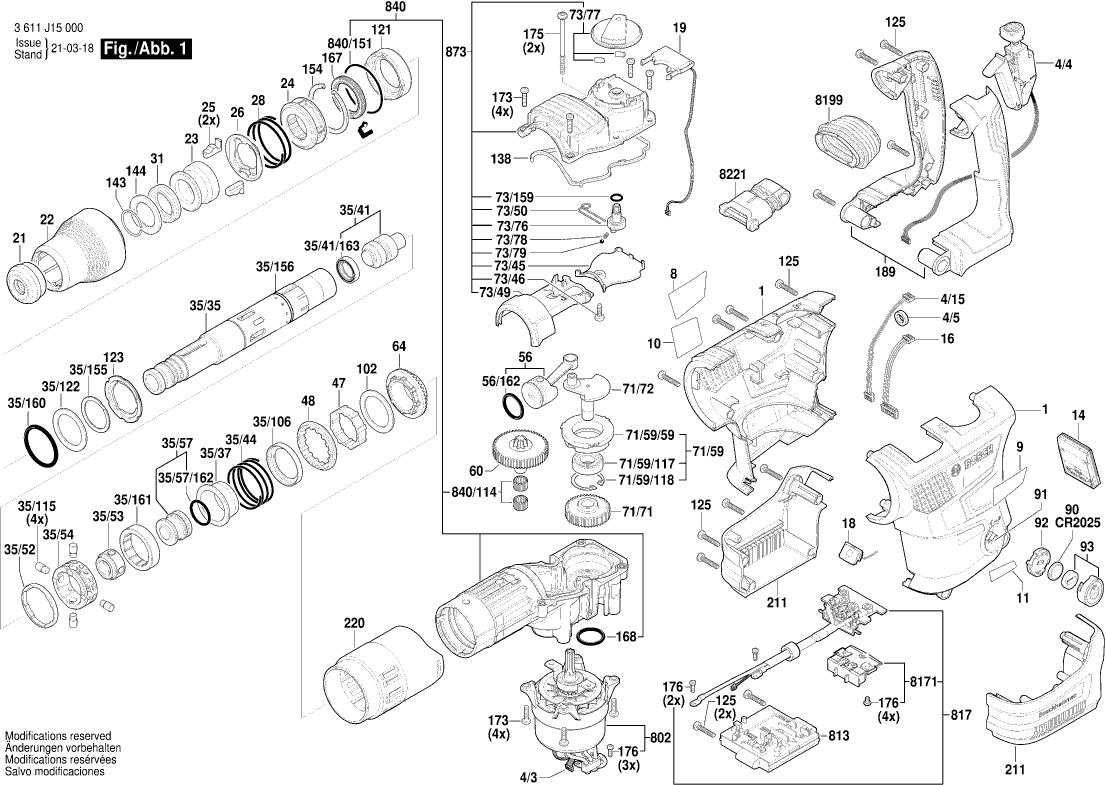

Disegno tecnico del modello Bosch 3611J15050 ( GBH18V-36C )
Elenco parti di ricambio del modello Bosch 3611J15050 ( GBH18V-36C )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Sezione di alloggiamento | ||||
| 1 | 16058065LW | 15.71 | 19.17 | |
| Cavo a Nastro | ||||
| 4/15 | 1607503566 | 1.94 | 2.37 | |
| Cavo a Nastro | ||||
| 4/3 | 1607503565 | 2.24 | 2.73 | |
| Interruttore | ||||
| 4/4 | 2607202360 | 6.54 | 7.98 | |
| Ferrite CS 70 | ||||
| 4/5 | 1600A024AU | 3.31 | 4.04 | |
| Targhetta | ||||
| 8 | 160111A3H5 | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111C324 | 1.94 | 2.37 | |
| Piastra di Riferimento | ||||
| 10 | 160111C327 | 1.94 | 2.37 | |
| ADESIVO SU CARTA, AUTOADESIVO | ||||
| 10 | 160111C322 | 0.83 | 1.01 | |
| Piastra di Riferimento | ||||
| 11 | 160111C327 | 1.94 | 2.37 | |
| ADESIVO SU CARTA, AUTOADESIVO | ||||
| 11 | 160111C322 | 0.83 | 1.01 | |
| Modulo Elettronico | ||||
| 14 | 16072335EP | 26.84 | 32.74 | |
| Cavo a Nastro | ||||
| 16 | 1607503567 | 1.94 | 2.37 | |
| Modulo elettronico | ||||
| 18 | 16072335FP | 4.10 | 5.00 | |
| Modulo elettronico | ||||
| 19 | 16072335EH | 7.58 | 9.25 | |
| Tappo protettivo | ||||
| 21 | 1610508038 | 5.83 | 7.11 | |
| Manicotto di Protezione | ||||
| 22 | 1600A002YF | 4.10 | 5.00 | |
| Manicotto di arresto | ||||
| 23 | 1610520006 | 13.93 | 16.99 | |
| Bussola guidata | ||||
| 24 | 1600A002YG | 1.70 | 2.07 | |
| Dispositivo di arresto | ||||
| 25 | 1612300027 | 8.45 | 10.31 | |
| Disco di indicizzazione | ||||
| 26 | 1600A019WL | 2.24 | 2.73 | |
| Molla compressione | ||||
| 28 | 1614621010 | 3.31 | 4.04 | |
| Anello di smorzamento | ||||
| 31 | 1610290129 | 5.33 | 6.50 | |
| Disco di supporto | ||||
| 35/106 | 1600A0030W | 4.10 | 5.00 | |
| Spina di azionamento | ||||
| 35/115 | 160312304B | 1.18 | 1.44 | |
| Disco di arresto | ||||
| 35/122 | 1600A00305 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 35/155 | 160015002Y | 1.18 | 1.44 | |
| Anello di ritenzione | ||||
| 35/156 | 160021005V | 0.83 | 1.01 | |
| Anello di smorzamento | ||||
| 35/160 | 160021005S | 1.94 | 2.37 | |
| Anello di smorzamento | ||||
| 35/161 | 1600A0030L | 5.83 | 7.11 | |
| Tubo del martello | ||||
| 35/35 | 1600A00DH4 | 101.94 | 124.37 | |
| Bussola di controllo | ||||
| 35/37 | 1600A0030R | 5.83 | 7.11 | |
| Perno di percussione | ||||
| 35/41 | 1600A01B3E | 20.42 | 24.91 | |
| Anello di tenuta | ||||
| 35/41/163 | 1610290065 | 5.83 | 7.11 | |
| Molla compressione | ||||
| 35/44 | 160461200N | 0.83 | 1.01 | |
| Anello di bloccaggio | ||||
| 35/52 | 1600A0030G | 0.83 | 1.01 | |
| Bussola di arresto | ||||
| 35/53 | 1600A0030F | 7.58 | 9.25 | |
| Distanziali | ||||
| 35/54 | 1600A0030J | 1.18 | 1.44 | |
| Percussore | ||||
| 35/57 | 1600A01B3F | 11.88 | 14.49 | |
| Anello O | ||||
| 35/57/162 | 1600210096 | 2.71 | 3.31 | |
| Manicotto del ingranaggio | ||||
| 47 | 1600A0048K | 3.31 | 4.04 | |
| Manicotto della frizione | ||||
| 48 | 1600A019TP | 2.24 | 2.73 | |
| Pistone del martello | ||||
| 56 | 1600A01B3C | 13.93 | 16.99 | |
| Anello O | ||||
| 56/162 | 1600210096 | 2.71 | 3.31 | |
| Anello O | ||||
| 56/162 | 160021005U | 2.56 | 3.12 | |
| ACCOPPIAMENTO | ||||
| 60 | 1600A0033N | 67.25 | 82.04 | |
| Ingranaggio a Corona | ||||
| 64 | 1600A0039T | 20.42 | 24.91 | |
| BLOCCO CUSCINETTO | ||||
| 71/59 | 1600A01B36 | 12.41 | 15.14 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 71/59/117 | 1900905162 | 13.93 | 16.99 | |
| Anello di bloccaggio | ||||
| 71/59/118 | 2916660013 | 1.70 | 2.07 | |
| Ruota dentata eccentrica | ||||
| 71/71 | 1600A011GY | 9.53 | 11.63 | |
| Tagliatore di bordi | ||||
| 71/72 | 1600A012RS | 9.53 | 11.63 | |
| Anello O | ||||
| 73/159 | 1610210198 | 0.83 | 1.01 | |
| PIASTRA DI SUPPORTO | ||||
| 73/45 | 1600A019XJ | 1.18 | 1.44 | |
| Vite formante a filettatura M6x25 MM | ||||
| 73/46 | 160343508V | 0.83 | 1.01 | |
| Forcella di controllo | ||||
| 73/49 | 1600A003YK | 1.70 | 2.07 | |
| Molla a spirale | ||||
| 73/50 | 160465101F | 0.83 | 1.01 | |
| Curva di Spostamento | ||||
| 73/76 | 1600A014A7 | 0.83 | 1.01 | |
| Maniglia a Morsetto | ||||
| 73/77 | 160202610B | 2.71 | 3.31 | |
| Molla compressione | ||||
| 73/78 | 1614611024 | 0.83 | 1.01 | |
| Palla | ||||
| 73/79 | 1903230007 | 1.18 | 1.44 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 90 | 1600A0092A | |||
| Modulo elettronico | ||||
| 91 | 1600A016CZ | 7.58 | 9.25 | |
| Modulo Elettronico | ||||
| 92 | 1600A013WF | 29.75 | 36.30 | |
| COPERTURA | ||||
| 93 | 16055002GJ | 1.70 | 2.07 | |
| Anello di regolazione 1,6 mm | ||||
| 102 | 1600A0048F | 1.18 | 1.44 | |
| Anello di regolazione 1,6 mm | ||||
| 102 | 1600A0048G | 1.18 | 1.44 | |
| Anello di regolazione 1,6 mm | ||||
| 102 | 1600A0048H | 1.18 | 1.44 | |
| CUSCINETTO A MANICOTTO | ||||
| 121 | 1600A01B3G | 11.88 | 14.49 | |
| Disco di supporto | ||||
| 123 | 1600A00307 | 5.33 | 6.50 | |
| Vite a testa ovale Torx 4x30 | ||||
| 125 | 2603490023 | 0.83 | 1.01 | |
| Telaio di sigillatura | ||||
| 138 | 1600A004DH | 1.70 | 2.07 | |
| Anello di ritenzione | ||||
| 143 | 1614601021 | 5.33 | 6.50 | |
| Disco di supporto | ||||
| 144 | 1610103025 | 2.71 | 3.31 | |
| Anello di bloccaggio | ||||
| 154 | 160015002X | 1.18 | 1.44 | |
| Anello di tenuta albero | ||||
| 167 | 1600A00308 | 4.70 | 5.73 | |
| Guarnizione labiale dell'albero rotante | ||||
| 168 | 1610283047 | 9.53 | 11.63 | |
| Vite a testa ovale Torx 4x30 | ||||
| 173 | 1603435091 | 0.83 | 1.01 | |
| Vite a bottone con presa Torx | ||||
| 175 | 1600A01N0N | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 176 | 160343003T | 0.83 | 1.01 | |
| Maniglia TSC 55 | ||||
| 189 | 160513218X | 12.41 | 15.14 | |
| Piastra di copertura | ||||
| 211 | 16051082HP | 7.58 | 9.25 | |
| Tubo di copertura | ||||
| 220 | 1600A012MV | 4.10 | 5.00 | |
| Maniglia ausiliaria M10 | ||||
| 240/240 | 160202509C | 4.10 | 5.00 | |
| Morsetto di Supporto | ||||
| 240/241 | 1600A01C3T | 2.71 | 3.31 | |
| Fascia di serraggio | ||||
| 240/244 | 1600A01E9C | 5.33 | 6.50 | |
| Pacco Batteria | ||||
| 653 | 1607A350AT | 209.26 | 255.30 | |
| Caricabatterie UK | ||||
| 654 | 2607225921 | 101.94 | 124.37 | |
| Cassa di trasporto | ||||
| 691 | 16054381G2 | 26.84 | 32.74 | |
| Motore a corrente continua | ||||
| 802 | 1607000DL7 | 130.32 | 158.99 | |
| Modulo Elettronico | ||||
| 813 | 1607000DN1 | 113.29 | 138.21 | |
| Portacontatto | ||||
| 817 | 1607000DN0 | 23.75 | 28.98 | |
| Scatola di Meccanismo d'Impatto | ||||
| 840 | 1607000DL9 | 95.99 | 117.11 | |
| Assemblea di aghi rotanti | ||||
| 840/114 | 1600A01N8S | 4.10 | 5.00 | |
| Anello O | ||||
| 840/151 | 1600210060 | 0.83 | 1.01 | |
| Coperchio del alloggiamento VERDE | ||||
| 873 | 1600A01E0A | 26.84 | 32.74 | |
| Portacontatto | ||||
| 8171 | 1607000DL8 | 13.93 | 16.99 | |
| Stivale | ||||
| 8199 | 1607000E61 | 4.10 | 5.00 | |
| Elemento di decoupling | ||||
| 8221 | 1607000E60 | 5.83 | 7.11 | |
