Qui troverai tutte le parti e i disegni disponibili di “Bosch 3611J09001 ( GBH18V-26 )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

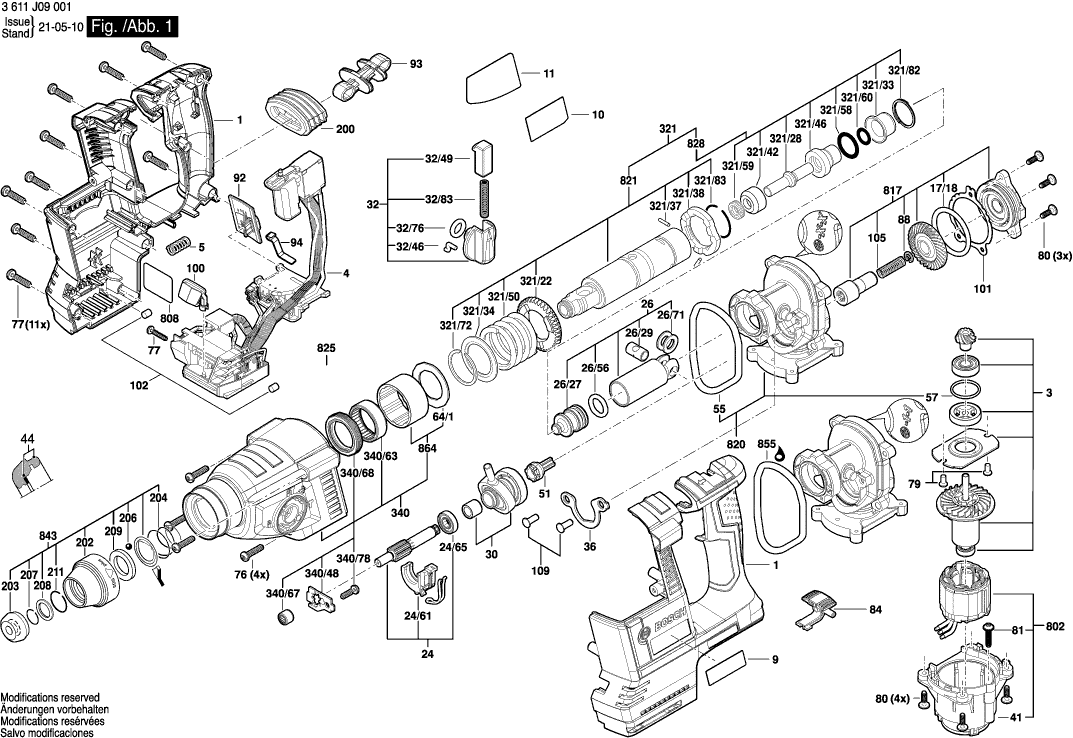

Disegni tecnici di Bosch 3611J09001 ( GBH18V-26 )
Elenco parti di Bosch 3611J09001 ( GBH18V-26 )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Sezione di alloggiamento | ||||
| 1 | 16051082B2 | 23.75 | 28.98 | |
| ROTATORE | ||||
| 3 | 1600A00AR1 | 44.82 | 54.68 | |
| Modulo elettronico | ||||
| 4 | 160723359J | 91.56 | 111.70 | |
| Molla compressione | ||||
| 5 | 1609280477 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111C0RN | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 10 | 160111C0RP | 1.94 | 2.37 | |
| Piastra di Riferimento | ||||
| 11 | 160111C0RX | 1.94 | 2.37 | |
| Anello O | ||||
| 17/18 | 1610210156 | 1.18 | 1.44 | |
| Asse intermedio | ||||
| 24 | 1600A00H7C | 13.93 | 16.99 | |
| Elemento di commutazione | ||||
| 24/61 | 1600A00MX9 | 1.18 | 1.44 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 24/65 | 1610905016 | 7.58 | 9.25 | |
| Pistone del martello | ||||
| 26 | 1600A00H7D | 20.42 | 24.91 | |
| Percussore | ||||
| 26/27 | 1600A00733 | 7.58 | 9.25 | |
| Spinotto del pistone | ||||
| 26/29 | 1600A01TD0 | 3.31 | 4.04 | |
| Anello O | ||||
| 26/56 | 1610210187 | 1.70 | 2.07 | |
| Disco di Guida | ||||
| 26/71 | 1610100016 | 1.18 | 1.44 | |
| Cuscinetto di Trasmissione Su Disegno Pos.830 | ||||
| 30 | 1600A00H7E | 20.42 | 24.91 | |
| Maniglia a Morsetto | ||||
| 32 | 1612026037 | 7.58 | 9.25 | |
| Spina di pilotaggio | ||||
| 32/46 | 1614690002 | 1.18 | 1.44 | |
| Bottone dell'interruttore | ||||
| 32/49 | 1612026035 | 1.18 | 1.44 | |
| Anello O | ||||
| 32/76 | 1610210046 | 1.70 | 2.07 | |
| Molla compressione | ||||
| 32/83 | 1614611006 | 2.71 | 3.31 | |
| Portacuscinetto | ||||
| 36 | 1600A007TL | 1.70 | 2.07 | |
| Custodia del motore | ||||
| 41 | 16051082B8 | 4.10 | 5.00 | |
| Elemento di controllo | ||||
| 51 | 1600A007JH | 5.83 | 7.11 | |
| Anello di tenuta | ||||
| 55 | 1610210206 | 4.70 | 5.73 | |
| Anello O | ||||
| 57 | 1610210208 | 1.18 | 1.44 | |
| Disco di supporto | ||||
| 64/1 | 1610190060 | 1.70 | 2.07 | |
| Vite formante a filettatura M6x25 MM | ||||
| 76 | 1613435022 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 77 | 2603490023 | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 79 | 1613435023 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 80 | 160343000V | 0.83 | 1.01 | |
| Vite a testa Torx | ||||
| 81 | 1603435086 | 0.83 | 1.01 | |
| Scorrimento dell'interruttore | ||||
| 84 | 1600A001E5 | 0.83 | 1.01 | |
| Anello di ritenzione | ||||
| 88 | 2916660042 | 0.83 | 1.01 | |
| Elemento di controllo | ||||
| 92 | 1600A001ED | 1.94 | 2.37 | |
| ASTA | ||||
| 93 | 1600A00798 | 7.58 | 9.25 | |
| Molla a Balia | ||||
| 94 | 1601200006 | 0.83 | 1.01 | |
| LENTE | ||||
| 100 | 1600A00752 | 1.18 | 1.44 | |
| Disco di regolazione 0,200 | ||||
| 101 | 1600A007RX | 1.18 | 1.44 | |
| Disco di regolazione 0,3 | ||||
| 101 | 1600A007RY | 1.18 | 1.44 | |
| Disco di regolazione 0,4 | ||||
| 101 | 1600A007RZ | 1.18 | 1.44 | |
| Paracolpi in gomma | ||||
| 102 | 2603100056 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 105 | 1600A007RE | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 109 | 160343507U | 0.83 | 1.01 | |
| Maniglia ausiliaria M10 | ||||
| 120 | 160202508X | 13.93 | 16.99 | |
| Maniglia ausiliaria M10 | ||||
| 120/120 | 160202507H | 8.45 | 10.31 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 120/124 | 1611316021 | 2.24 | 2.73 | |
| Vite a testa martello M8x40 MM | ||||
| 120/125 | 1613490002 | 3.31 | 4.04 | |
| Morsetto di Supporto | ||||
| 120/802 | 1617000475 | 7.58 | 9.25 | |
| Pieghe a soffietto | ||||
| 200 | 1600A001CL | 4.10 | 5.00 | |
| Manicotto di Protezione | ||||
| 202 | 1600A028AU | 1.70 | 2.07 | |
| Manicotto di Protezione | ||||
| 202 | 1610499054 | 1.70 | 2.07 | |
| Tappo protettivo | ||||
| 203 | 1610508047 | 1.70 | 2.07 | |
| Molla compressione | ||||
| 204 | 1614643003 | 0.83 | 1.01 | |
| Palla | ||||
| 206 | 1903230013 | 1.70 | 2.07 | |
| Anello di ritenzione | ||||
| 207 | 1614601027 | 0.83 | 1.01 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 208 | 1610101629 | 0.83 | 1.01 | |
| Rondella di Attrito | ||||
| 209 | 1610102025 | 1.70 | 2.07 | |
| Anello di ritenzione | ||||
| 211 | 160460102S | 0.83 | 1.01 | |
| Frizione dell'utensile | ||||
| 321 | 161859712H | 73.72 | 89.94 | |
| Ingranaggio Cilindrico | ||||
| 321/22 | 1616312004 | 9.53 | 11.63 | |
| Perno di percussione | ||||
| 321/28 | 1613124081 | 7.58 | 9.25 | |
| Boccola di tenuta | ||||
| 321/33 | 1610590014 | 1.70 | 2.07 | |
| Disco di supporto | ||||
| 321/34 | 1610190067 | 1.70 | 2.07 | |
| Spina Cilindrica | ||||
| 321/37 | 1613100019 | 1.18 | 1.44 | |
| Disco Di Serraggio | ||||
| 321/38 | 1600A008AG | 2.71 | 3.31 | |
| Rondella di spinta | ||||
| 321/42 | 1610102073 | 4.10 | 5.00 | |
| Boccola di guida STM 1800 | ||||
| 321/46 | 1610390051 | 5.33 | 6.50 | |
| Molla compressione | ||||
| 321/50 | 1614611020 | 2.24 | 2.73 | |
| Anello O | ||||
| 321/58 | 1610210178 | 1.18 | 1.44 | |
| Guarnizione labiale dell'albero rotante | ||||
| 321/59 | 1610283035 | 4.70 | 5.73 | |
| Anello O | ||||
| 321/60 | 1610210176 | 0.83 | 1.01 | |
| Anello di ritenzione | ||||
| 321/72 | 1604601027 | 0.83 | 1.01 | |
| Anello di ritenzione | ||||
| 321/82 | 160015002R | 1.18 | 1.44 | |
| Anello di ritenzione | ||||
| 321/83 | 1604601028 | 0.83 | 1.01 | |
| Scatola di Meccanismo d'Impatto | ||||
| 340 | 1600A00H7F | 26.84 | 32.74 | |
| Rondella Con Linguetta | ||||
| 340/48 | 1611098008 | 1.70 | 2.07 | |
| Manicotto ad ago AGC 18 | ||||
| 340/63 | 1610910063 | 4.70 | 5.73 | |
| Manicotto ad ago AGC 18 | ||||
| 340/67 | 1610910098 | 2.71 | 3.31 | |
| Guarnizione labiale dell'albero rotante | ||||
| 340/68 | 1610283036 | 5.83 | 7.11 | |
| Vite a testa ovale Torx 4x30 | ||||
| 340/78 | 2603490022 | 0.83 | 1.01 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 651 | 1613001009 | 2.71 | 3.31 | |
| Pacco Batteria | ||||
| 653 | 1607A350AS | 209.26 | 255.30 | |
| Pacco Batteria GBA 18V 6.0 AH | ||||
| 653 | 2607337263 | 168.86 | 206.01 | |
| Pacco Batteria | ||||
| 653 | 2607337069 | 101.94 | 124.37 | |
| Adesivo | ||||
| 653/1/22 | 2601115537 | 1.18 | 1.44 | |
| Caricabatterie UK | ||||
| 654 | 2607225933 | 113.29 | 138.21 | |
| Caricabatterie UK | ||||
| 654 | 2607225921 | 101.94 | 124.37 | |
| STATORE | ||||
| 802 | 1600A015E8 | 40.61 | 49.54 | |
| Targhetta | ||||
| 808 | 160111A3H9 | 1.94 | 2.37 | |
| Flangia del cuscinetto HKC 55 | ||||
| 817 | 1607000C8Y | 26.84 | 32.74 | |
| Flangia Intermedia | ||||
| 820 | 1607000C8X | 29.75 | 36.30 | |
| Frizione dell'utensile | ||||
| 821 | 1607000D92 | 55.25 | 67.40 | |
| Perno di percussione | ||||
| 828 | 1600A019F0 | 29.75 | 36.30 | |
| Manicotto di Protezione | ||||
| 843 | 1617000582 | 8.45 | 10.31 | |
| Anello O | ||||
| 855 | 160021007U | 4.70 | 5.73 | |
| Disco di supporto | ||||
| 864 | 1617000A07 | 8.45 | 10.31 | |
