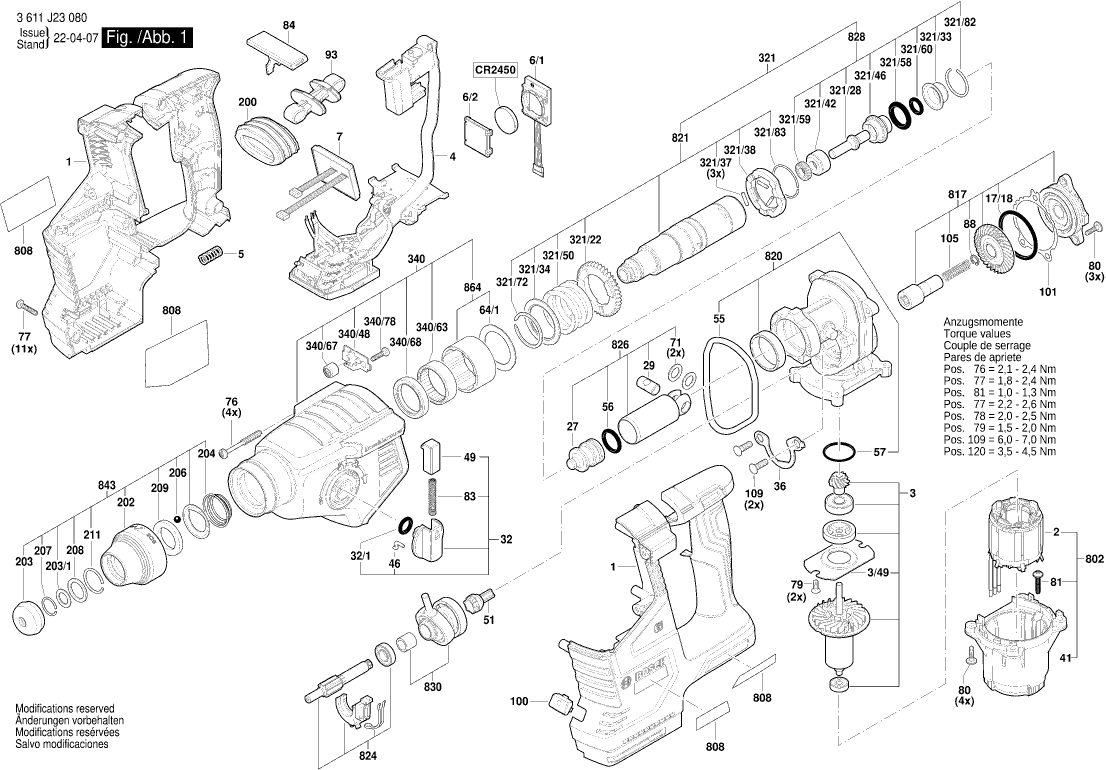

Disegni tecnici di Bosch 3611J23000 ( GBH18V-24C )
Elenco parti di Bosch 3611J23000 ( GBH18V-24C )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Sezione di alloggiamento | ||||
| 1 | 1619P16303 | 15.71 | 19.17 | |
| STATORE | ||||
| 2 | 1600A023NK | 29.75 | 36.30 | |
| ROTATORE | ||||
| 3 | 1619P17162 | 36.85 | 44.96 | |
| Scudo finale | ||||
| 3/49 | 1615700044 | 1.70 | 2.07 | |
| Modulo Elettronico | ||||
| 4 | 1600A024XX | 81.47 | 99.39 | |
| Molla compressione | ||||
| 5 | 1609280477 | 1.18 | 1.44 | |
| Modulo elettronico | ||||
| 6/1 | 1600A025P4 | 23.75 | 28.98 | |
| Coperchio della Cella | ||||
| 6/2 | 1600A0251J | 1.70 | 2.07 | |
| Modulo Elettronico | ||||
| 7 | 1619P16921 | 18.19 | 22.19 | |
| Anello O | ||||
| 17/18 | 1610210156 | 1.18 | 1.44 | |
| Percussore | ||||
| 27 | 1619P16308 | 13.93 | 16.99 | |
| Spinotto del pistone | ||||
| 29 | 1619P16954 | 4.70 | 5.73 | |
| Maniglia a Morsetto | ||||
| 32 | 1612026157 | 9.53 | 11.63 | |
| Anello O | ||||
| 32/1 | 1610210046 | 1.70 | 2.07 | |
| Portacuscinetto | ||||
| 36 | 1619P16599 | 0.83 | 1.01 | |
| Alloggiamento intermedio | ||||
| 41 | 1619P16304 | 2.24 | 2.73 | |
| Spina di pilotaggio | ||||
| 46 | 1619P09571 | 0.83 | 1.01 | |
| Bottone dell'interruttore | ||||
| 49 | 1612026035 | 1.18 | 1.44 | |
| Elemento di controllo | ||||
| 51 | 1619P16310 | 2.71 | 3.31 | |
| Anello di tenuta | ||||
| 55 | 1610210206 | 4.70 | 5.73 | |
| Anello O | ||||
| 56 | 1616B00086 | 1.70 | 2.07 | |
| Anello O | ||||
| 57 | 1610210068 | 1.18 | 1.44 | |
| Disco di supporto | ||||
| 64/1 | 1619P12278 | 1.18 | 1.44 | |
| Disco di Guida | ||||
| 71 | 1610100016 | 1.18 | 1.44 | |
| Vite formante a filettatura M6x25 MM | ||||
| 76 | 1613435022 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 77 | 2603490023 | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 79 | 1613435023 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 80 | 1619P17247 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 81 | 2603490022 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 83 | 1614611006 | 2.71 | 3.31 | |
| Interruttore di passaggio | ||||
| 84 | 1619P16312 | 0.83 | 1.01 | |
| Anello di ritenzione | ||||
| 88 | 2916660042 | 0.83 | 1.01 | |
| ASTA | ||||
| 93 | 1600A00798 | 7.58 | 9.25 | |
| LENTE | ||||
| 100 | 1619P13744 | 1.70 | 2.07 | |
| Rondella di compensazione | ||||
| 101 | 1619P16684 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 105 | 1619P16314 | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 109 | 160343507U | 0.83 | 1.01 | |
| Maniglia ausiliaria M10 | ||||
| 120 | 1619P17171 | 20.42 | 24.91 | |
| Maniglia ausiliaria M10 | ||||
| 120/120 | 160202509C | 4.10 | 5.00 | |
| Morsetto di Supporto | ||||
| 120/121 | 1617000475 | 7.58 | 9.25 | |
| Pulsante | ||||
| 120/122 | 1613231010 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 120/123 | 2604610028 | 1.18 | 1.44 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 120/124 | 1611316021 | 2.24 | 2.73 | |
| Vite a testa martello M8x40 MM | ||||
| 120/125 | 1613490002 | 3.31 | 4.04 | |
| SOFFIETTI | ||||
| 200 | 1619P16315 | 1.18 | 1.44 | |
| Manicotto di Protezione | ||||
| 202 | 1610499054 | 1.70 | 2.07 | |
| Tappo protettivo | ||||
| 203 | 1610508047 | 1.70 | 2.07 | |
| Disco di supporto | ||||
| 203/1 | 1610101018 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 204 | 1614643003 | 0.83 | 1.01 | |
| Palla | ||||
| 206 | 1903230013 | 1.70 | 2.07 | |
| Anello di ritenzione | ||||
| 207 | 1614601027 | 0.83 | 1.01 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 208 | 1610101629 | 0.83 | 1.01 | |
| Rondella di Attrito | ||||
| 209 | 1610102025 | 1.70 | 2.07 | |
| Anello di ritenzione | ||||
| 211 | 160460102S | 0.83 | 1.01 | |
| Tubo | ||||
| 321 | 1619P13452 | 40.61 | 49.54 | |
| Ingranaggio Cilindrico | ||||
| 321/22 | 1616312004 | 9.53 | 11.63 | |
| Perno di percussione | ||||
| 321/28 | 1613124081 | 7.58 | 9.25 | |
| Boccola di tenuta | ||||
| 321/33 | 1610590014 | 1.70 | 2.07 | |
| Disco di supporto | ||||
| 321/34 | 1619P12280 | 1.70 | 2.07 | |
| Spina Cilindrica | ||||
| 321/37 | 1613100019 | 1.18 | 1.44 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 321/38 | 1610190048 | 4.10 | 5.00 | |
| Rondella di spinta | ||||
| 321/42 | 1619P13410 | 5.83 | 7.11 | |
| Boccola di guida STM 1800 | ||||
| 321/46 | 2608670714 | 4.10 | 5.00 | |
| Molla compressione | ||||
| 321/50 | 1614611020 | 2.24 | 2.73 | |
| Anello O | ||||
| 321/58 | 1610210178 | 1.18 | 1.44 | |
| Guarnizione labiale dell'albero rotante | ||||
| 321/59 | 1610283035 | 4.70 | 5.73 | |
| Anello O | ||||
| 321/60 | 1610210176 | 0.83 | 1.01 | |
| Anello di ritenzione | ||||
| 321/72 | 1604601027 | 0.83 | 1.01 | |
| Anello di ritenzione | ||||
| 321/82 | 1614601034 | 1.70 | 2.07 | |
| Anello di ritenzione | ||||
| 321/83 | 1604601028 | 0.83 | 1.01 | |
| Scatola di Meccanismo d'Impatto | ||||
| 340 | 1619P16689 | 11.88 | 14.49 | |
| Rondella Con Linguetta | ||||
| 340/48 | 1611098008 | 1.70 | 2.07 | |
| Manicotto ad ago AGC 18 | ||||
| 340/63 | 1610910063 | 4.70 | 5.73 | |
| Manicotto ad ago AGC 18 | ||||
| 340/67 | 2600910006 | 2.71 | 3.31 | |
| Guarnizione labiale dell'albero rotante | ||||
| 340/68 | 1610283017 | 5.83 | 7.11 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 651 | 1613001009 | 2.71 | 3.31 | |
| Pacco Batteria GBA 18V 6,0Ah M-C (CN) | ||||
| 653 | 1607A35014 | 148.65 | 181.35 | |
| Pacco Batteria TWN GBA 18V 5.0Ah M-C | ||||
| 653 | 1607A3500K | 101.94 | 124.37 | |
| Pacco Batteria | ||||
| 653 | 2607337069 | 101.94 | 124.37 | |
| Adesivo | ||||
| 653/1 | 2601115537 | 1.18 | 1.44 | |
| Caricabatterie UK | ||||
| 654 | 2607225923 | 113.29 | 138.21 | |
| Caricabatterie UK | ||||
| 654 | 2607225925 | 113.29 | 138.21 | |
| Caricabatterie UK | ||||
| 654 | 2607225937 | 113.29 | 138.21 | |
| Caricabatterie UK | ||||
| 654 | 2607225921 | 101.94 | 124.37 | |
| Chiusura a scatto | ||||
| 691 | 1619P17425 | 3.31 | 4.04 | |
| STATORE | ||||
| 802 | 1619P17163 | 91.56 | 111.70 | |
| Adesivo | ||||
| 808 | 1619P17684 | 1.94 | 2.37 | |
| Flangia del cuscinetto HKC 55 | ||||
| 817 | 1619P17351 | 33.45 | 40.81 | |
| Flangia Intermedia | ||||
| 820 | 1619P17352 | 23.75 | 28.98 | |
| Tubo | ||||
| 821 | 1619P13455 | 26.84 | 32.74 | |
| Albero Dentato | ||||
| 824 | 1619P13457 | 10.73 | 13.09 | |
| Pistone del martello | ||||
| 826 | 1619P17564 | 44.82 | 54.68 | |
| Perno di percussione | ||||
| 828 | 1619P13453 | 13.93 | 16.99 | |
| Cuscinetto di Trasmissione Su Disegno Pos.830 | ||||
| 830 | 1619P17539 | 44.82 | 54.68 | |
| Tappo protettivo | ||||
| 843 | 1619P13459 | 5.83 | 7.11 | |
| Disco di supporto | ||||
| 864 | 1619P13461 | 3.31 | 4.04 | |
| Tubo di Grasso 45 ml | ||||
| 892 | 1615430001 | 20.42 | 24.91 | |
| Tubo di Grasso 45 ml | ||||
| 893 | 1615430002 | 40.61 | 49.54 | |
| Tubo di Grasso 45 ml | ||||
| 894 | 1615430020 | 15.71 | 19.17 | |
| Riservatorio dell'olio | ||||
| 895 | 1615430019 | 55.25 | 67.40 | |
