Qui troverai tutte le parti e i disegni disponibili di “Bosch 3611J24000 (GBH18V-22)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

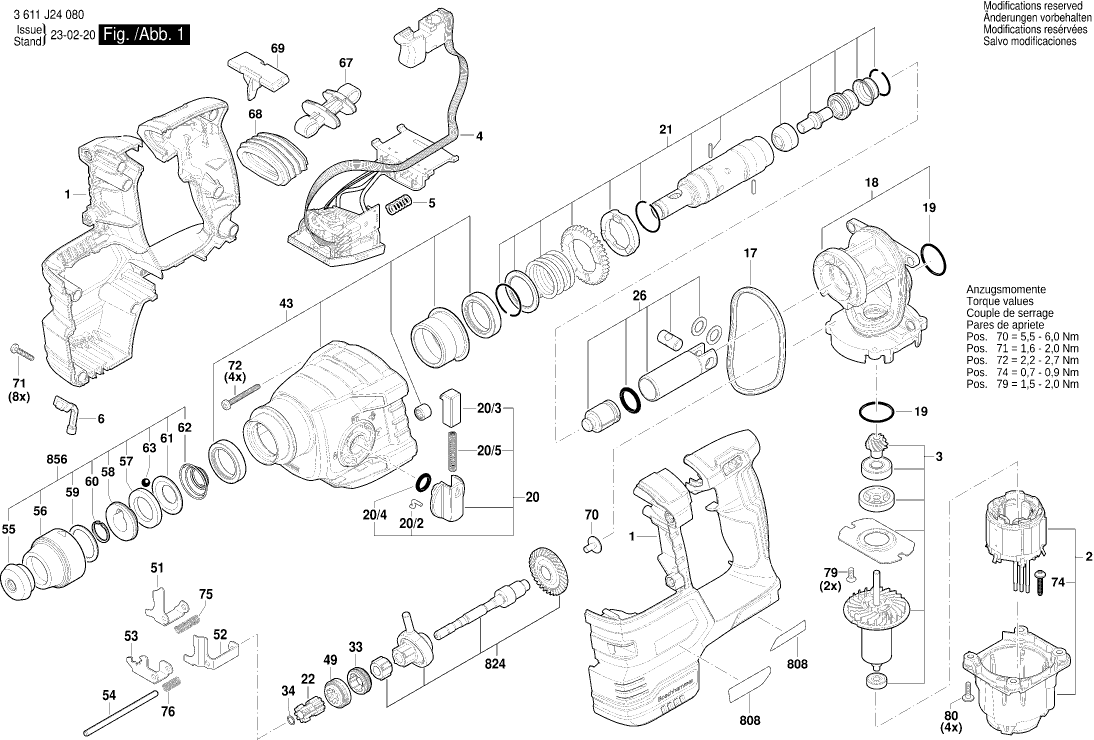

Disegni tecnici di Bosch 3611J24000 (GBH18V-22)
Elenco parti di Bosch 3611J24000 (GBH18V-22)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 16051082R3 | 16.79 | 20.48 | |
| STATORE | ||||
| 2 | 1600A0299X | 43.12 | 52.61 | |
| ROTATORE | ||||
| 3 | 1600A0299Y | 43.12 | 52.61 | |
| Modulo elettronico | ||||
| 4 | 1619P18209 | 98.18 | 119.78 | |
| Molla compressione | ||||
| 5 | 2604690055 | 1.00 | 1.22 | |
| LENTE | ||||
| 6 | 1600A026NJ | 1.49 | 1.82 | |
| O-RING | ||||
| 17 | 1619P17872 | 2.08 | 2.54 | |
| Anello O | ||||
| 17 | 1610290108 | 1.49 | 1.82 | |
| Flangia Intermedia | ||||
| 18 | 1600A0299Z | 26.62 | 32.48 | |
| Tussenflens | ||||
| 18 | 1619PS1037 | 21.30 | 25.99 | |
| Anello O | ||||
| 19 | 1610210208 | 1.49 | 1.82 | |
| Maniglia a Morsetto | ||||
| 20 | 1612026151 | 13.13 | 16.02 | |
| Spina di pilotaggio | ||||
| 20/2 | 1614690009 | 3.44 | 4.20 | |
| Bottone dell'interruttore | ||||
| 20/3 | 1612026035 | 1.49 | 1.82 | |
| Anello O | ||||
| 20/4 | 1610210046 | 2.08 | 2.54 | |
| Molla compressione | ||||
| 20/5 | 1614611006 | 3.44 | 4.20 | |
| Frizione dell'utensile | ||||
| 21 | 161859713C | 27.81 | 33.93 | |
| Manicotto del ingranaggio | ||||
| 22 | 1600A022V6 | 5.96 | 7.27 | |
| Pistone del martello | ||||
| 26 | 1619P17855 | 16.79 | 20.48 | |
| O-Ring | ||||
| 26/65 | 1610210186 | 2.08 | 2.54 | |
| Elemento di commutazione | ||||
| 33 | 1619P16867 | 1.32 | 1.61 | |
| Anello di ritenzione | ||||
| 34 | 1614601067 | 1.49 | 1.82 | |
| Carter del ingranaggio | ||||
| 43 | 16058066B4 | 18.94 | 23.11 | |
| Elemento di commutazione | ||||
| 49 | 1600A022W7 | 1.90 | 2.32 | |
| PANELLO D'INTERRUPTORE | ||||
| 51 | 1610021004 | 1.00 | 1.22 | |
| PANELLO D'INTERRUPTORE | ||||
| 52 | 1610021006 | 1.00 | 1.22 | |
| PANELLO D'INTERRUPTORE | ||||
| 53 | 1600A02195 | 1.49 | 1.82 | |
| ASTA DI GUIDA | ||||
| 54 | 1613023005 | 1.49 | 1.82 | |
| Tappo protettivo | ||||
| 55 | 1610508052 | 1.49 | 1.82 | |
| Manicotto di Protezione | ||||
| 56 | 1610499060 | 2.08 | 2.54 | |
| Rondella di Attrito | ||||
| 57 | 1610102025 | 2.08 | 2.54 | |
| PIATTO AD ANGOLO | ||||
| 58 | 1619P16959 | 2.40 | 2.93 | |
| Rondella di Attrito | ||||
| 59 | 1610102045 | 1.00 | 1.22 | |
| Anello di bloccaggio | ||||
| 60 | 1614601077 | 1.49 | 1.82 | |
| PIASTRA DI MONTAGGIO | ||||
| 61 | 1610551005 | 2.40 | 2.93 | |
| Molla elicoidale conica | ||||
| 62 | 1619P01799 | 1.00 | 1.22 | |
| Palla | ||||
| 63 | 1903230013 | 2.08 | 2.54 | |
| ASTA | ||||
| 67 | 1600A00798 | 9.67 | 11.80 | |
| Pieghe a soffietto | ||||
| 68 | 1600A001CL | 4.94 | 6.03 | |
| Scorrimento dell'interruttore | ||||
| 69 | 1600A027G6 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 70 | 160343509H | 2.08 | 2.54 | |
| Vite a testa ovale Torx 4x30 | ||||
| 71 | 2603490023 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 72 | 1619P09645 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 74 | 1619P00220 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 75 | 1614643025 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 76 | 1614643023 | 1.00 | 1.22 | |
| Vite formante a filettatura M6x25 MM | ||||
| 79 | 1613435023 | 1.00 | 1.22 | |
| VITE C M4X35 | ||||
| 80 | 1619P01380 | 1.00 | 1.22 | |
| Maniglia ausiliaria M10 | ||||
| 120 | 1619P16971 | 9.67 | 11.80 | |
| Maniglia ausiliaria M10 | ||||
| 120/120 | 1619P20196 | 2.86 | 3.49 | |
| Morsetto di Supporto | ||||
| 120/121 | 1617000475 | 9.67 | 11.80 | |
| Pulsante | ||||
| 120/122 | 1613231010 | 1.49 | 1.82 | |
| Molla compressione | ||||
| 120/123 | 2604610028 | 1.49 | 1.82 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 120/124 | 1611316021 | 2.86 | 3.49 | |
| Vite a testa martello M8x40 MM | ||||
| 120/125 | 1613490002 | 4.18 | 5.10 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 651 | 1613001009 | 3.44 | 4.20 | |
| Pacco Batteria | ||||
| 653 | 2607337069 | 114.26 | 139.40 | |
| Pacco Batteria | ||||
| 653 | 1607A350M0 | 110.30 | 134.57 | |
| Accupakket | ||||
| 653 | 1617S020T1 | 80.26 | 97.92 | |
| Accupakket | ||||
| 653 | 1617S020T2 | 80.26 | 97.92 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 654 | 2607226251 | 75.38 | 91.96 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 654 | 2607226267 | 71.68 | 87.45 | |
| Chiusura a scatto | ||||
| 691 | 1619P17425 | 4.18 | 5.10 | |
| Etichetta | ||||
| 808 | 1619P17864 | 7.46 | 9.10 | |
| Asse intermedio | ||||
| 824 | 1619P17847 | 33.33 | 40.66 | |
| Tussenas | ||||
| 824 | 1619PS1035 | 18.94 | 23.11 | |
| Manicotto di Protezione | ||||
| 856 | 16170006D3 | 10.90 | 13.30 | |
| Tubo di Grasso 45 ml | ||||
| 892 | 1615430001 | 22.88 | 27.91 | |
| Tubo di Grasso 45 ml | ||||
| 893 | 1615430001 | 22.88 | 27.91 | |
| Tubo di Grasso 45 ml | ||||
| 894 | 1615430020 | 18.94 | 23.11 | |
| Riservatorio dell'olio | ||||
| 895 | 1615430019 | 61.93 | 75.55 | |
