Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3611J11020 ( GBH180-LI )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

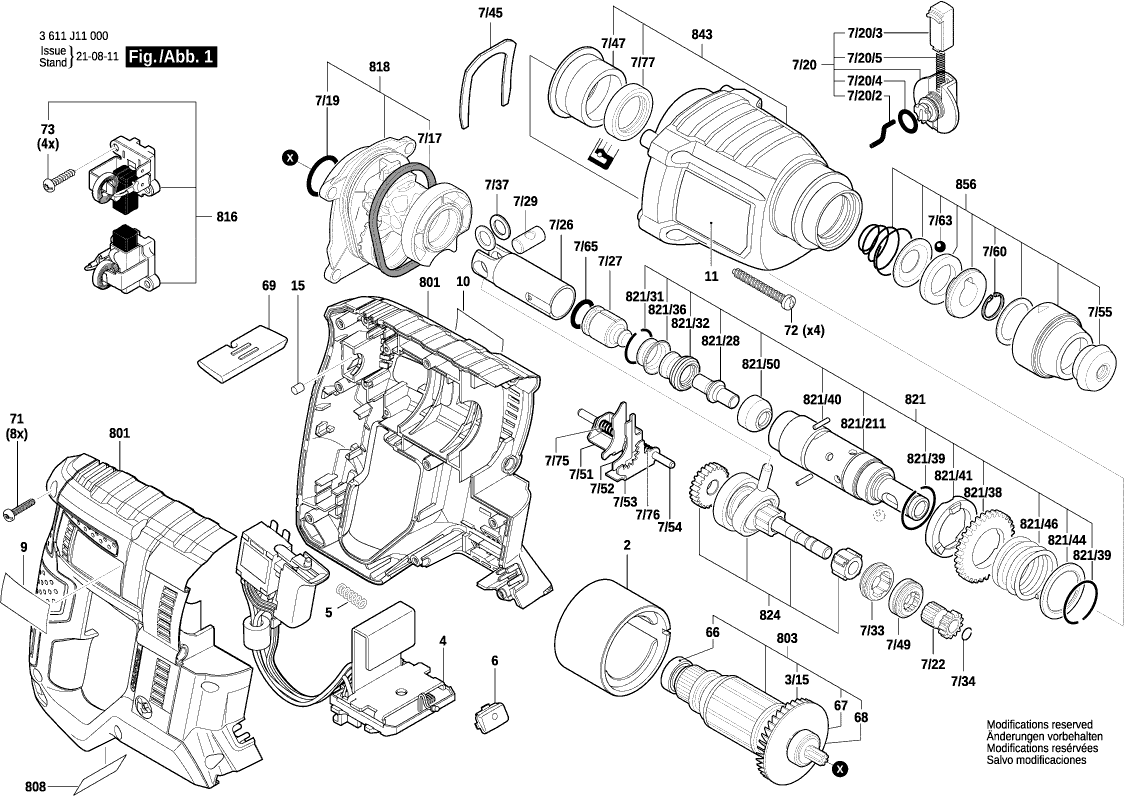

Disegno tecnico del modello Bosch 3611J11020 ( GBH180-LI )
Elenco parti di ricambio del modello Bosch 3611J11020 ( GBH180-LI )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Campo 230V | ||||
| 2 | 1619P13742 | 15.71 | 19.17 | |
| Ventilatore assiale | ||||
| 3/15 | 2610909077 | 1.94 | 2.37 | |
| Modulo Elettronico | ||||
| 4 | 1600A00F9H | 67.25 | 82.04 | |
| Molla compressione | ||||
| 5 | 2604690055 | 0.83 | 1.01 | |
| LENTE | ||||
| 6 | 1619P13744 | 1.70 | 2.07 | |
| Anello O | ||||
| 7/17 | 1610290108 | 1.18 | 1.44 | |
| Anello O | ||||
| 7/19 | 1610210184 | 0.83 | 1.01 | |
| Maniglia a Morsetto | ||||
| 7/20 | 1612026151 | 11.88 | 14.49 | |
| Spina di pilotaggio | ||||
| 7/20/2 | 1614690009 | 2.71 | 3.31 | |
| Bottone dell'interruttore | ||||
| 7/20/3 | 1612026035 | 1.18 | 1.44 | |
| Anello O | ||||
| 7/20/4 | 1610210046 | 1.70 | 2.07 | |
| Molla compressione | ||||
| 7/20/5 | 1614611006 | 2.71 | 3.31 | |
| Manicotto del ingranaggio | ||||
| 7/22 | 1616328053 | 6.54 | 7.98 | |
| Pistone del martello | ||||
| 7/26 | 1618700083 | 7.58 | 9.25 | |
| Percussore | ||||
| 7/27 | 1618710085 | 7.58 | 9.25 | |
| Spinotto del pistone | ||||
| 7/29 | 1613100034 | 2.24 | 2.73 | |
| Elemento di commutazione | ||||
| 7/33 | 1615820103 | 1.94 | 2.37 | |
| Anello di ritenzione | ||||
| 7/34 | 1619P00829 | 0.83 | 1.01 | |
| Disco di Guida | ||||
| 7/37 | 1610100016 | 1.18 | 1.44 | |
| PIASTRA DI MONTAGGIO | ||||
| 7/45 | 1611016003 | 1.70 | 2.07 | |
| CUSCINETTO A MANICOTTO | ||||
| 7/47 | 1610202031 | 4.70 | 5.73 | |
| Elemento di commutazione | ||||
| 7/49 | 1615820104 | 1.94 | 2.37 | |
| PANELLO D'INTERRUPTORE | ||||
| 7/51 | 1610021004 | 0.83 | 1.01 | |
| PANELLO D'INTERRUPTORE | ||||
| 7/52 | 1610021006 | 0.83 | 1.01 | |
| PANELLO D'INTERRUPTORE | ||||
| 7/53 | 1610021005 | 0.83 | 1.01 | |
| ASTA DI GUIDA | ||||
| 7/54 | 1613023005 | 1.18 | 1.44 | |
| Tappo protettivo | ||||
| 7/55 | 1610508052 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 7/60 | 1614601077 | 1.18 | 1.44 | |
| Palla | ||||
| 7/63 | 1903230013 | 1.70 | 2.07 | |
| Anello O | ||||
| 7/65 | 1610210244 | 1.70 | 2.07 | |
| Molla compressione | ||||
| 7/75 | 1614643025 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 7/76 | 1614643023 | 0.83 | 1.01 | |
| Anello di tenuta albero | ||||
| 7/77 | 1619P09722 | 2.24 | 2.73 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1619P13760 | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 10 | 1619P13761 | 1.94 | 2.37 | |
| Piastra di Riferimento | ||||
| 11 | 1619P13767 | 1.94 | 2.37 | |
| Paracolpi in gomma | ||||
| 15 | 2603100056 | 1.18 | 1.44 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 66 | 1900905029 | 15.71 | 19.17 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 67 | 1610905047 | 5.83 | 7.11 | |
| Rondella piana | ||||
| 68 | 1600100037 | 0.83 | 1.01 | |
| Interruttore di passaggio | ||||
| 69 | 1619P13747 | 1.70 | 2.07 | |
| Vite a testa ovale Torx 4x30 | ||||
| 71 | 2603490023 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 72 | 1619P09645 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 73 | 1619P06252 | 1.18 | 1.44 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 651 | 1613001009 | 2.71 | 3.31 | |
| Pacco Batteria | ||||
| 653 | 1607A350M0 | 91.56 | 111.70 | |
| Pacchetto di batterie BBS MR 18V, 4,0Ah, 47 S | ||||
| 653 | 2607336815 | 91.56 | 111.70 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 654 | 2607226251 | 67.25 | 82.04 | |
| Caricabatterie EU 230/14,4-18V, 30 40 S | ||||
| 654 | 2607225321 | 55.25 | 67.40 | |
| Cattura KS 60 E | ||||
| 691/895 | 1619P14336 | 4.10 | 5.00 | |
| Custodia del motore | ||||
| 801 | 1619P14446 | 18.19 | 22.19 | |
| Indotto | ||||
| 803 | 1619P14346 | 33.45 | 40.81 | |
| Targhetta | ||||
| 808 | 1619P14573 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 816 | 1619P14345 | 9.53 | 11.63 | |
| Flangia Intermedia | ||||
| 818 | 1619P09616 | 20.42 | 24.91 | |
| Tubo del martello | ||||
| 821 | 1619P09617 | 55.25 | 67.40 | |
| Tubo del martello | ||||
| 821/211 | 1619P09815 | 26.84 | 32.74 | |
| Perno di percussione | ||||
| 821/28 | 1613124084 | 3.31 | 4.04 | |
| Anello di ritenzione | ||||
| 821/31 | 1619P09816 | 0.83 | 1.01 | |
| Boccola di gomma | ||||
| 821/32 | 1619P07426 | 3.31 | 4.04 | |
| Piastra di bloccaggio | ||||
| 821/36 | 1610551008 | 1.94 | 2.37 | |
| Ingranaggio Cilindrico | ||||
| 821/38 | 1616317084 | 13.93 | 16.99 | |
| Anello di ritenzione | ||||
| 821/39 | 1614601055 | 0.83 | 1.01 | |
| Spina Cilindrica | ||||
| 821/40 | 1613100032 | 0.83 | 1.01 | |
| Disco a Cricchetto | ||||
| 821/41 | 1610102072 | 4.70 | 5.73 | |
| Rondella di Attrito | ||||
| 821/44 | 1610102092 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 821/46 | 1614630003 | 1.70 | 2.07 | |
| Boccola di guida STM 1800 | ||||
| 821/50 | 1619P11562 | 7.58 | 9.25 | |
| Rondella di spinta | ||||
| 821/50 | 1600A00FL3 | 2.24 | 2.73 | |
| Maniglia ausiliaria M10 | ||||
| 822 | 160202508X | 13.93 | 16.99 | |
| Maniglia ausiliaria M10 | ||||
| 822/120 | 160202507H | 8.45 | 10.31 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 822/124 | 1611316021 | 2.24 | 2.73 | |
| Vite a testa martello M8x40 MM | ||||
| 822/125 | 1613490002 | 3.31 | 4.04 | |
| Morsetto di Supporto | ||||
| 822/802 | 1617000475 | 7.58 | 9.25 | |
| Asse intermedio | ||||
| 824 | 16170006BC | 29.75 | 36.30 | |
| Carter del ingranaggio | ||||
| 843 | 1619P09186 | 26.84 | 32.74 | |
| Manicotto di Protezione | ||||
| 856 | 16170006D3 | 8.45 | 10.31 | |
| Tubo di Grasso 45 ml | ||||
| 892 | 1615430020 | 15.71 | 19.17 | |
| Tubo di Grasso 45 ml | ||||
| 893 | 1615430001 | 20.42 | 24.91 | |
