Qui troverai tutte le parti e i disegni disponibili di “Bosch 3611J04300 (GBH18V-LI)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

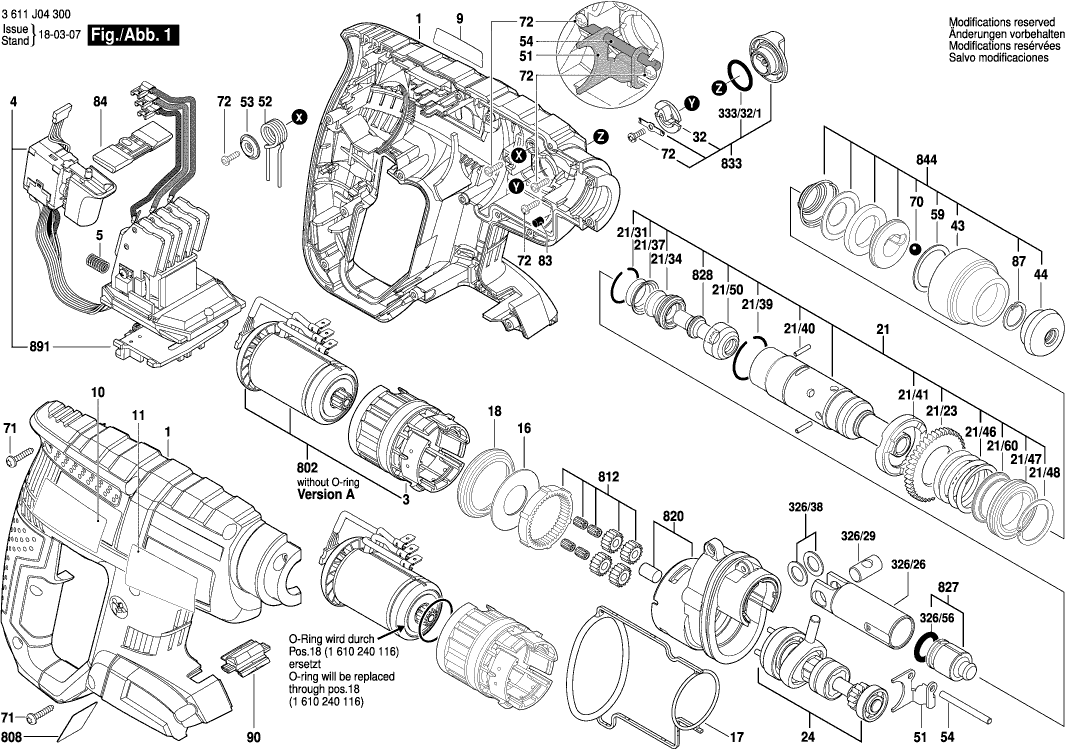

Disegni tecnici di Bosch 3611J04300 (GBH18V-LI)
Elenco parti di Bosch 3611J04300 (GBH18V-LI)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Sezione di alloggiamento | ||||
| 1 | 1615104063 | 27.81 | 33.93 | |
| Manicotto di Centraggio | ||||
| 3 | 1610499067 | 10.90 | 13.30 | |
| Modulo elettronico | ||||
| 4 | 1607233376 | 98.18 | 119.78 | |
| Molla compressione | ||||
| 5 | 1609280477 | 1.49 | 1.82 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1611110Z82 | 1.00 | 1.22 | |
| Targhetta del produttore GBH 2000 | ||||
| 10 | 1611110Z83 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 11 | 1611110Z84 | |||
| Disco di supporto | ||||
| 16 | 1610102637 | 1.49 | 1.82 | |
| Disco di tenuta | ||||
| 17 | 1611015062 | 4.94 | 6.03 | |
| Anello di tenuta | ||||
| 18 | 1610290116 | 4.18 | 5.10 | |
| Tubo del martello | ||||
| 21 | 1617000667 | 64.67 | 78.90 | |
| Ingranaggio Cilindrico | ||||
| 21/23 | 1616317084 | 16.79 | 20.48 | |
| Anello di ritenzione | ||||
| 21/31 | 1614601053 | 1.00 | 1.22 | |
| Boccola di gomma | ||||
| 21/34 | 1610508051 | 4.18 | 5.10 | |
| Piastra di bloccaggio | ||||
| 21/37 | 1610551008 | 2.18 | 2.66 | |
| Anello di ritenzione | ||||
| 21/39 | 160460102U | 1.00 | 1.22 | |
| Spina Cilindrica | ||||
| 21/40 | 1613100019 | 1.49 | 1.82 | |
| Spina Cilindrica | ||||
| 21/40 | 1613100032 | 1.00 | 1.22 | |
| Disco a Cricchetto | ||||
| 21/41 | 1610102072 | 5.81 | 7.09 | |
| Molla compressione | ||||
| 21/46 | 1614630003 | 2.08 | 2.54 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 21/47 | 1610905039 | 5.81 | 7.09 | |
| Anello di ritenzione | ||||
| 21/48 | 1614601054 | 1.49 | 1.82 | |
| Rondella di spinta | ||||
| 21/50 | 1600A00FL3 | 2.86 | 3.49 | |
| Disco di supporto | ||||
| 21/60 | 1610190054 | 1.49 | 1.82 | |
| Asse intermedio | ||||
| 24 | 1607000D10 | 71.68 | 87.45 | |
| Bottone dell'interruttore | ||||
| 32 | 1612026114 | 1.00 | 1.22 | |
| Manicotto di Protezione | ||||
| 43 | 1610499080 | 2.08 | 2.54 | |
| Tappo protettivo | ||||
| 44 | 1610508052 | 1.49 | 1.82 | |
| PANELLO D'INTERRUPTORE | ||||
| 51 | 1613231014 | 4.94 | 6.03 | |
| Molla a spirale | ||||
| 52 | 1614690005 | 1.49 | 1.82 | |
| Disco di pressione | ||||
| 53 | 1619P00828 | 1.00 | 1.22 | |
| ASTA DI GUIDA | ||||
| 54 | 1613100033 | 1.49 | 1.82 | |
| Rondella di Attrito | ||||
| 59 | 1610102045 | 1.00 | 1.22 | |
| Palla | ||||
| 70 | 1903230013 | 2.08 | 2.54 | |
| Vite a testa ovale Torx 4x30 | ||||
| 71 | 1613435036 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 72 | 2603490017 | 2.08 | 2.54 | |
| Paracolpi in gomma | ||||
| 83 | 2603100056 | 1.49 | 1.82 | |
| Scorrimento dell'interruttore | ||||
| 84 | 1613231029 | 1.49 | 1.82 | |
| Anello di bloccaggio | ||||
| 87 | 1614601077 | 1.49 | 1.82 | |
| LENTE | ||||
| 90 | 1600A00071 | 1.49 | 1.82 | |
| Maniglia ausiliaria M10 | ||||
| 120 | 160202508X | 16.79 | 20.48 | |
| Maniglia ausiliaria M10 | ||||
| 120/120 | 160202507H | 10.90 | 13.30 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 120/124 | 1611316021 | 2.86 | 3.49 | |
| Vite a testa martello M8x40 MM | ||||
| 120/125 | 1613490002 | 4.18 | 5.10 | |
| Morsetto di Supporto | ||||
| 120/802 | 1617000475 | 9.67 | 11.80 | |
| Pistone del martello | ||||
| 326/26 | 1618700083 | 9.67 | 11.80 | |
| Spinotto del pistone | ||||
| 326/29 | 1613100034 | 2.86 | 3.49 | |
| Disco di Guida | ||||
| 326/38 | 1610100016 | 1.49 | 1.82 | |
| O-Ring | ||||
| 326/56 | 1610210186 | 2.08 | 2.54 | |
| Anello O | ||||
| 333/32/1 | 1610210185 | 1.00 | 1.22 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 651 | 1613001009 | 3.44 | 4.20 | |
| Pacco Batteria | ||||
| 653 | 1607A350M0 | 110.30 | 134.57 | |
| Pacchetto di batterie BBS MR 18V, 4,0Ah, 47 S | ||||
| 653 | 2607336815 | 110.30 | 134.57 | |
| Pacco Batteria | ||||
| 653 | 1607A350B2 | 102.63 | 125.21 | |
| Accupakket | ||||
| 653 | 1617S020T1 | 80.26 | 97.92 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 654 | 2607225325 | 136.48 | 166.51 | |
| Caricabatterie UK | ||||
| 654 | 2607225923 | 136.48 | 166.51 | |
| Caricabatterie UK | ||||
| 654 | 2607225925 | 136.48 | 166.51 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 654 | 2607225437 | 122.80 | 149.82 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 654 | 2607225587 | 122.80 | 149.82 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 654 | 2607225589 | 122.80 | 149.82 | |
| Caricabatterie Veloce RC 115/10,8-18V, 1h | ||||
| 654 | 2607225431 | 80.26 | 97.92 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 654 | 2607225425 | 71.68 | 87.45 | |
| Caricabatterie EU 230/14,4-18V, 30 40 S | ||||
| 654 | 2607225321 | 64.67 | 78.90 | |
| Motore a corrente continua | ||||
| 802 | 16170006BG | 136.48 | 166.51 | |
| Targhetta | ||||
| 808 | 160111A3H9 | 2.40 | 2.93 | |
| Ingranaggio Planetario | ||||
| 812 | 1617000665 | 14.94 | 18.23 | |
| Flangia Intermedia | ||||
| 820 | 16170006BH | 33.33 | 40.66 | |
| Percussore | ||||
| 827 | 1617000669 | 16.79 | 20.48 | |
| Perno di percussione | ||||
| 828 | 1613124084 | 4.18 | 5.10 | |
| Maniglia a Morsetto | ||||
| 833 | 16170006BJ | 2.86 | 3.49 | |
| Manicotto di Protezione | ||||
| 844 | 16170006D3 | 10.90 | 13.30 | |
| Portacontatto | ||||
| 891 | 1609280478 | 11.37 | 13.87 | |
