Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3611J05400 ( GBH14,4V-LI )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

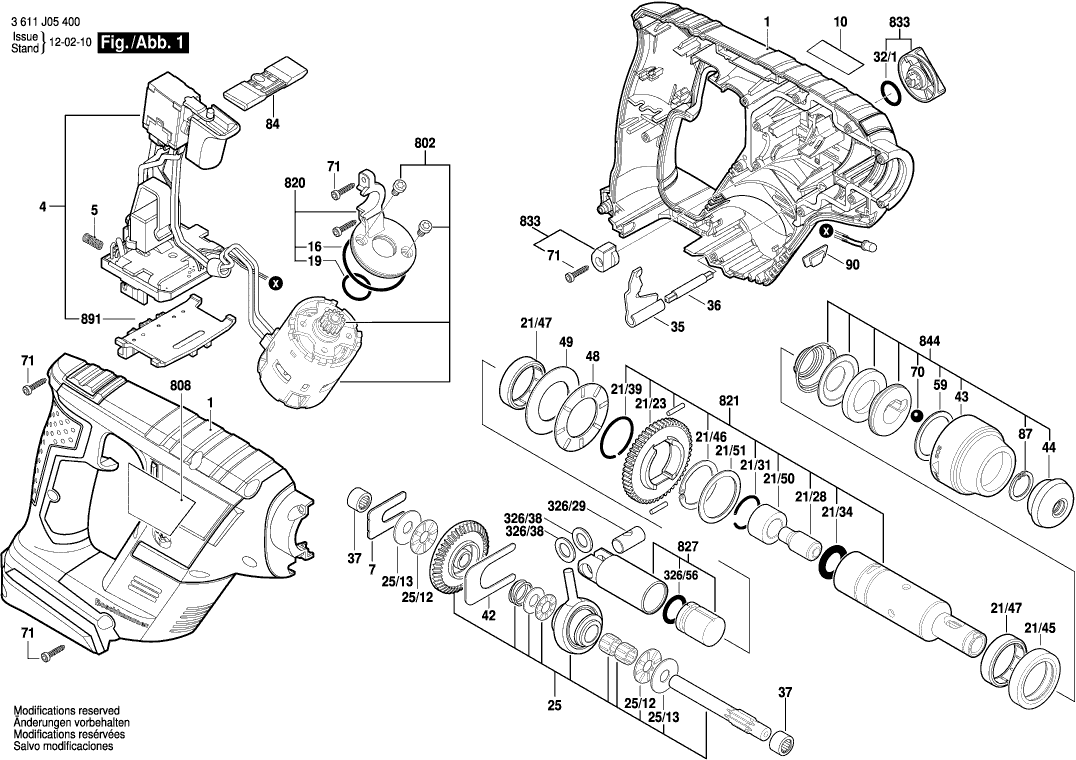

Disegno tecnico del modello Bosch 3611J05400 ( GBH14,4V-LI )
Elenco parti di ricambio del modello Bosch 3611J05400 ( GBH14,4V-LI )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Sezione di alloggiamento | ||||
| 1 | 1615104164 | 23.75 | 28.98 | |
| Modulo elettronico | ||||
| 4 | 1607233411 | 91.56 | 111.70 | |
| Foglio U 0,9 MM | ||||
| 7 | 1611320001 | 1.18 | 1.44 | |
| Foglio U 0,7 MM | ||||
| 7 | 1611320002 | 1.18 | 1.44 | |
| Foglio U 0,8 MM | ||||
| 7 | 1611320003 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 10 | 1611110W13 | 1.94 | 2.37 | |
| Anello O | ||||
| 16 | 1610210243 | 1.70 | 2.07 | |
| Anello O | ||||
| 19 | 1610210231 | 0.83 | 1.01 | |
| Ingranaggio Cilindrico | ||||
| 21/23 | 1616312011 | 12.41 | 15.14 | |
| Perno di percussione | ||||
| 21/28 | 1613124107 | 3.31 | 4.04 | |
| Anello di ritenzione | ||||
| 21/31 | 1614601075 | 0.83 | 1.01 | |
| Anello O | ||||
| 21/34 | 1610210113 | 1.18 | 1.44 | |
| Anello di ritenzione | ||||
| 21/39 | 1614601076 | 0.83 | 1.01 | |
| Anello di tenuta albero | ||||
| 21/45 | 1610283048 | 4.70 | 5.73 | |
| Anello di ritenzione | ||||
| 21/46 | 1614601054 | 1.18 | 1.44 | |
| Manicotto ad ago AGC 18 | ||||
| 21/47 | 1610910071 | 5.33 | 6.50 | |
| Boccola di guida STM 1800 | ||||
| 21/50 | 1610400047 | 4.70 | 5.73 | |
| Disco di supporto | ||||
| 21/51 | 1610100025 | 1.18 | 1.44 | |
| Asse intermedio | ||||
| 25 | 16170006CZ | 60.65 | 73.99 | |
| Anello aghi spinta assiale | ||||
| 25/12 | 1610913024 | 1.70 | 2.07 | |
| Disco di supporto | ||||
| 25/13 | 1610100024 | 0.83 | 1.01 | |
| Anello O | ||||
| 32/1 | 1610210233 | 2.24 | 2.73 | |
| Leva di pressione | ||||
| 35 | 1611329032 | 2.24 | 2.73 | |
| Spina di regolazione | ||||
| 36 | 1613101015 | 4.10 | 5.00 | |
| Manicotto ad ago AGC 18 | ||||
| 37 | 2600917003 | 2.24 | 2.73 | |
| Piastra Freno | ||||
| 42 | 1611031008 | 1.18 | 1.44 | |
| Manicotto di Protezione | ||||
| 43 | 1610499080 | 1.70 | 2.07 | |
| Tappo protettivo | ||||
| 44 | 1610508052 | 1.18 | 1.44 | |
| Assemblea di aghi rotanti | ||||
| 48 | 1610913027 | 2.71 | 3.31 | |
| Disco di supporto | ||||
| 49 | 1610102617 | 1.70 | 2.07 | |
| Rondella di Attrito | ||||
| 59 | 1610102045 | 0.83 | 1.01 | |
| Palla | ||||
| 70 | 1903230013 | 1.70 | 2.07 | |
| Vite a testa ovale Torx 4x30 | ||||
| 71 | 1613490028 | 0.83 | 1.01 | |
| Scorrimento dell'interruttore | ||||
| 84 | 1613231029 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 87 | 1614601077 | 1.18 | 1.44 | |
| LENTE | ||||
| 90 | 1600A000LE | 1.18 | 1.44 | |
| Spinotto del pistone | ||||
| 326/29 | 1613100039 | 1.94 | 2.37 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 326/38 | 1610100608 | 1.18 | 1.44 | |
| Anello O | ||||
| 326/56 | 1610210232 | 0.83 | 1.01 | |
| Pacco batteria BBS-MR XL-PACK 14,4V, LI, 4,0 Ah | ||||
| 653 | 2607336813 | 91.56 | 111.70 | |
| Caricabatterie UK | ||||
| 654 | 2607225931 | 113.29 | 138.21 | |
| Caricabatterie Veloce ROK 220/10,8-18V, 1h | ||||
| 654 | 2607225435 | 81.47 | 99.39 | |
| Caricabatterie EU 230/14,4-18V, 30 40 S | ||||
| 654 | 2607225321 | 55.25 | 67.40 | |
| Motore a corrente continua | ||||
| 802 | 16170006CW | 101.94 | 124.37 | |
| Targhetta | ||||
| 808 | 1611110W32 | 2.24 | 2.73 | |
| Flangia Intermedia | ||||
| 820 | 16170006CX | 23.75 | 28.98 | |
| Tubo del martello | ||||
| 821 | 16170006CY | 91.56 | 111.70 | |
| Pistone del martello | ||||
| 827 | 16170006D0 | 12.41 | 15.14 | |
| Maniglia a Morsetto | ||||
| 833 | 16170006D1 | 6.54 | 7.98 | |
| Manicotto di Protezione | ||||
| 844 | 16170006D3 | 8.45 | 10.31 | |
| Portacontatto | ||||
| 891 | 1609280474 | 11.88 | 14.49 | |
