Qui troverai tutte le parti e i disegni disponibili di “Bosch 3611B66000 (GBH12-52DV)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

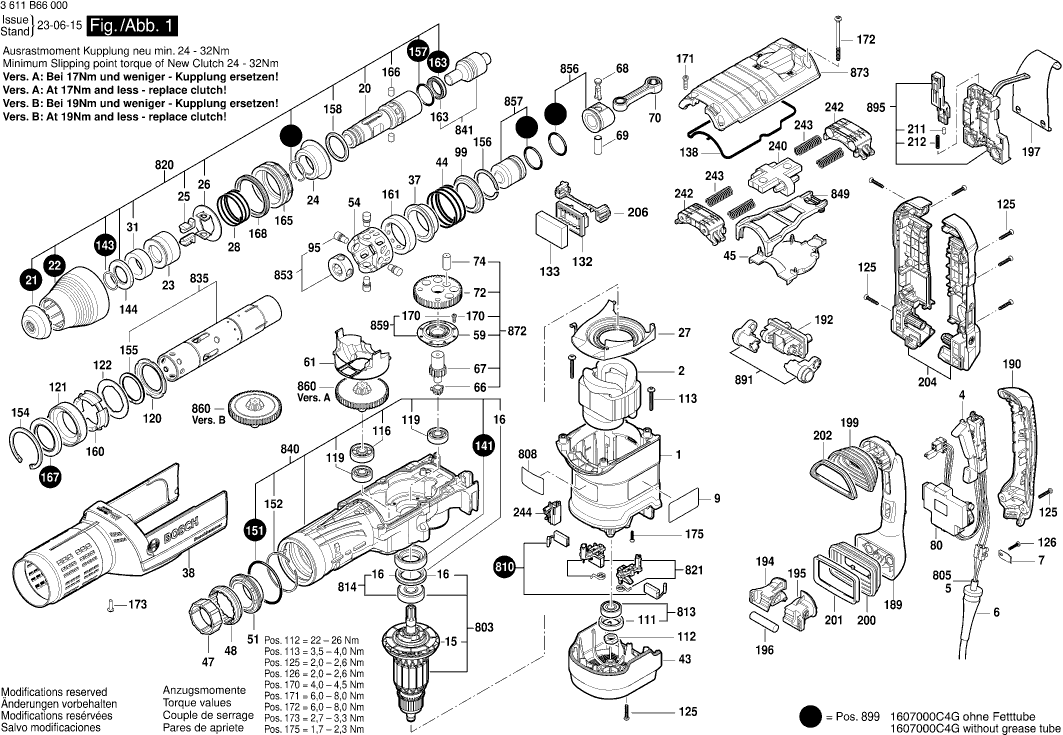

Disegni tecnici di Bosch 3611B66000 (GBH12-52DV)
Elenco parti di Bosch 3611B66000 (GBH12-52DV)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1615108172 | 39.14 | 47.75 | |
| Campo 230V | ||||
| 2 | 160422023P | 88.83 | 108.37 | |
| Interruttore | ||||
| 4 | 1617200130 | 43.12 | 52.61 | |
| OCCHIELLO | ||||
| 6 | 1610703053 | 2.40 | 2.93 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302018 | 1.49 | 1.82 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111A48A | 3.44 | 4.20 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 15 | 1616610114 | 11.37 | 13.87 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 16 | 1600A0015D | 2.40 | 2.93 | |
| Frizione dell'utensile | ||||
| 20 | 1618597105 | 146.07 | 178.21 | |
| Tappo protettivo | ||||
| 21 | 1600A001XC | 4.94 | 6.03 | |
| Manicotto di Protezione | ||||
| 22 | 1610591054 | 8.35 | 10.19 | |
| Manicotto di arresto | ||||
| 23 | 1610520007 | 11.37 | 13.87 | |
| Bussola guidata | ||||
| 24 | 1610500026 | 5.81 | 7.09 | |
| Dispositivo di arresto | ||||
| 25 | 1612300025 | 8.35 | 10.19 | |
| Disco di controllo | ||||
| 26 | 1610290027 | 3.44 | 4.20 | |
| Anello deflettore d'aria | ||||
| 27 | 1600591056 | 2.86 | 3.49 | |
| Molla compressione | ||||
| 28 | 1614621017 | 3.44 | 4.20 | |
| Anello di smorzamento | ||||
| 31 | 1610290123 | 3.44 | 4.20 | |
| Bussola di controllo | ||||
| 37 | 1610322019 | 6.73 | 8.21 | |
| Cappuccio di copertura STM 1800 | ||||
| 38 | 1615190186 | 27.81 | 33.93 | |
| Coperchio della spazzola | ||||
| 43 | 1615500447 | 10.90 | 13.30 | |
| Molla compressione | ||||
| 44 | 1614621016 | 3.44 | 4.20 | |
| Dispositivo di Serraggio | ||||
| 45 | 1610591053 | 2.08 | 2.54 | |
| Manicotto del ingranaggio | ||||
| 47 | 1610300082 | 7.46 | 9.10 | |
| Manicotto della frizione | ||||
| 48 | 1619990179 | 9.67 | 11.80 | |
| Ingranaggio a Corona | ||||
| 51 | 1616333053 | 98.18 | 119.78 | |
| Distanziali | ||||
| 54 | 1600A00218 | 4.18 | 5.10 | |
| BLOCCO CUSCINETTO | ||||
| 59 | 1615805079 | 11.37 | 13.87 | |
| Distributore di grasso | ||||
| 61 | 1600A0015E | 4.18 | 5.10 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 66 | 1600210246 | 2.08 | 2.54 | |
| Tagliatore di bordi | ||||
| 67 | 1600A000XS | 14.94 | 18.23 | |
| Morsetto di fissaggio | ||||
| 68 | 1600A0015F | 1.00 | 1.22 | |
| Spinotto del pistone | ||||
| 69 | 1613100040 | 2.08 | 2.54 | |
| ASTA CONICA | ||||
| 70 | 1600A001Y6 | 21.30 | 25.99 | |
| Ruota dentata eccentrica | ||||
| 72 | 1616317622 | 27.81 | 33.93 | |
| Bullone Eccentrico | ||||
| 74 | 1600A000XT | 4.94 | 6.03 | |
| Regolatore di velocità | ||||
| 80 | 1607233461 | 98.18 | 119.78 | |
| Maniglia ausiliaria M10 | ||||
| 84 | 160202507H | 10.90 | 13.30 | |
| Morsetto di Supporto | ||||
| 85 | 1618040097 | 8.35 | 10.19 | |
| Fascia di serraggio | ||||
| 87 | 1611316038 | 8.35 | 10.19 | |
| Spina di azionamento | ||||
| 95 | 1613120025 | 4.94 | 6.03 | |
| Disco di supporto | ||||
| 99 | 1600A005BD | 7.46 | 9.10 | |
| CUSCINETTO | ||||
| 111 | 1615801027 | 4.94 | 6.03 | |
| Dado esagonale | ||||
| 112 | 1613300009 | 2.08 | 2.54 | |
| Vite a testa ovale Torx 4x30 | ||||
| 113 | 160343507A | 1.00 | 1.22 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 116 | 1600905035 | 9.67 | 11.80 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 119 | 1600900041 | 4.94 | 6.03 | |
| Boccola Distanziatrice | ||||
| 120 | 1610190078 | 5.81 | 7.09 | |
| CUSCINETTO A MANICOTTO | ||||
| 121 | 1615805080 | 13.13 | 16.02 | |
| Anello di spaziatura | ||||
| 122 | 1610290122 | 2.86 | 3.49 | |
| Vite a testa ovale Torx 4x30 | ||||
| 125 | 1613435040 | 2.08 | 2.54 | |
| Vite a testa ovale Torx 4x30 | ||||
| 126 | 2603490023 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 131 | 160343507A | 1.00 | 1.22 | |
| COPERTURA | ||||
| 132 | 160550044M | 1.49 | 1.82 | |
| FELTRO | ||||
| 133 | 1610205016 | 2.08 | 2.54 | |
| Telaio di sigillatura | ||||
| 138 | 1611015065 | 4.94 | 6.03 | |
| Anello di tenuta albero | ||||
| 141 | 1610290119 | 4.18 | 5.10 | |
| Anello di ritenzione | ||||
| 143 | 1614601071 | 2.08 | 2.54 | |
| Disco di supporto | ||||
| 144 | 1610101023 | 3.44 | 4.20 | |
| Anello O | ||||
| 151 | 1610210236 | 1.00 | 1.22 | |
| Anello di ritenzione | ||||
| 152 | 1614601022 | 2.40 | 2.93 | |
| Anello di ritenzione | ||||
| 153 | 2916540018 | 3.44 | 4.20 | |
| Anello di bloccaggio | ||||
| 154 | 2916660040 | 2.08 | 2.54 | |
| Anello di bloccaggio | ||||
| 155 | 1614601080 | 1.49 | 1.82 | |
| Anello di bloccaggio | ||||
| 156 | 160015001V | 2.86 | 3.49 | |
| Anello O | ||||
| 157 | 1610210238 | 1.00 | 1.22 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 158 | 1610210239 | 1.49 | 1.82 | |
| Anello di smorzamento | ||||
| 160 | 1610210240 | 2.86 | 3.49 | |
| Anello di smorzamento | ||||
| 161 | 1610210241 | 12.82 | 15.64 | |
| Anello O | ||||
| 162 | 1610210237 | 2.86 | 3.49 | |
| Anello di tenuta | ||||
| 163 | 1610210242 | 12.82 | 15.64 | |
| Fermo Sigillo | ||||
| 165 | 1600A000XU | 2.40 | 2.93 | |
| Rullo Cilindrico | ||||
| 166 | 1613200022 | 1.49 | 1.82 | |
| Guarnizione labiale dell'albero rotante | ||||
| 167 | 1610290124 | 9.67 | 11.80 | |
| Anello di tenuta | ||||
| 168 | 1600A001XD | 2.86 | 3.49 | |
| Vite a bottone con presa Torx | ||||
| 170 | 1600A0015H | 1.00 | 1.22 | |
| Vite a bottone con presa Torx | ||||
| 171 | 1613414026 | 2.18 | 2.66 | |
| Vite a testa ovale Torx 4x30 | ||||
| 172 | 1613435041 | 1.49 | 1.82 | |
| Vite a testa ovale Torx 4x30 | ||||
| 173 | 1613490024 | 1.49 | 1.82 | |
| Vite a testa ovale Torx 4x30 | ||||
| 175 | 160343507D | 1.00 | 1.22 | |
| Maniglia TSC 55 | ||||
| 189 | 1615133038 | 13.13 | 16.02 | |
| Piastra di maniglia | ||||
| 190 | 1615500438 | 14.94 | 18.23 | |
| Piede oscillante | ||||
| 192 | 1614611028 | 5.81 | 7.09 | |
| Piastra di avvitamento | ||||
| 194 | 1600A001XE | 3.44 | 4.20 | |
| Piastra di avvitamento | ||||
| 195 | 1600A001XF | 2.40 | 2.93 | |
| Gomma Ammortizzatrice | ||||
| 196 | 1600A002PC | 1.49 | 1.82 | |
| Molla a Balia | ||||
| 197 | 1616232000 | 10.90 | 13.30 | |
| Pieghe a soffietto | ||||
| 199 | 1610284012 | 5.81 | 7.09 | |
| Pieghe a soffietto | ||||
| 200 | 1610284013 | 5.81 | 7.09 | |
| Elemento di serraggio | ||||
| 201 | 1610209015 | 1.00 | 1.22 | |
| Elemento di serraggio | ||||
| 202 | 1610209016 | 1.00 | 1.22 | |
| Parte Posteriore Della Custodia | ||||
| 204 | 1615102164 | 13.13 | 16.02 | |
| Parte di fissaggio | ||||
| 206 | 1612386007 | 1.49 | 1.82 | |
| Magnete | ||||
| 211 | 1600A008AB | 1.00 | 1.22 | |
| Molla compressione | ||||
| 212 | 1614621012 | 1.00 | 1.22 | |
| Contrappeso | ||||
| 240 | 1600A000XV | 8.35 | 10.19 | |
| ASTA | ||||
| 242 | 1615190187 | 2.08 | 2.54 | |
| Molla compressione | ||||
| 243 | 1614621018 | 1.49 | 1.82 | |
| Alloggiamento della presa OS 400 EQ 230V EU | ||||
| 244 | 1600A0013J | 1.00 | 1.22 | |
| Cassa di trasporto | ||||
| 691 | 1615438705 | 61.93 | 75.55 | |
| Assemblaggio dell'Indotto 230V | ||||
| 803 | 1607000C3Y | 262.05 | 319.70 | |
| Cavo di alimentazione | ||||
| 805 | 1617000723 | 27.81 | 33.93 | |
| Targhetta | ||||
| 808 | 160111A3H5 | 2.40 | 2.93 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607000C3Z | 23.90 | 29.16 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 813 | 1607000C40 | 23.90 | 29.16 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 814 | 1607000C41 | 31.42 | 38.33 | |
| Set di portautensili | ||||
| 820 | 1607000C42 | 244.89 | 298.77 | |
| PORTA-SPAZZOLA | ||||
| 821 | 1607000C5H | 18.94 | 23.11 | |
| Tubo del martello | ||||
| 835 | 1607000C43 | 173.95 | 212.22 | |
| Scatola di Meccanismo d'Impatto | ||||
| 840 | 1607000C44 | 273.59 | 333.78 | |
| Perno di percussione | ||||
| 841 | 1607000C45 | 58.03 | 70.80 | |
| Forcella di controllo | ||||
| 849 | 1607000C46 | 12.82 | 15.64 | |
| Boccola di guida STM 1800 | ||||
| 853 | 1607000C47 | 52.45 | 63.99 | |
| Pistone del martello | ||||
| 856 | 1607000C48 | 31.42 | 38.33 | |
| Percussore | ||||
| 857 | 1607000C49 | 43.12 | 52.61 | |
| BLOCCO CUSCINETTO | ||||
| 859 | 1607000C4A | 34.82 | 42.48 | |
| Frizione a ruota dentata | ||||
| 860 | 1607000C4B | 110.30 | 134.57 | |
| Eccentrico | ||||
| 872 | 1607000C4C | 110.30 | 134.57 | |
| Coperchio del alloggiamento VERDE | ||||
| 873 | 1607000C4D | 58.03 | 70.80 | |
| Maniglia ausiliaria M10 | ||||
| 884 | 1607000C4E | 37.50 | 45.75 | |
| Braccio oscillante | ||||
| 891 | 1612099005 | 10.90 | 13.30 | |
| Diaframma | ||||
| 895 | 1607000C4F | 18.94 | 23.11 | |
| Pacchetto di servizi | ||||
| 899 | 1607000C4G | 80.26 | 97.92 | |
