Qui troverai tutte le parti e i disegni disponibili di “Bosch 3611B66100 ( GBH12-52D )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

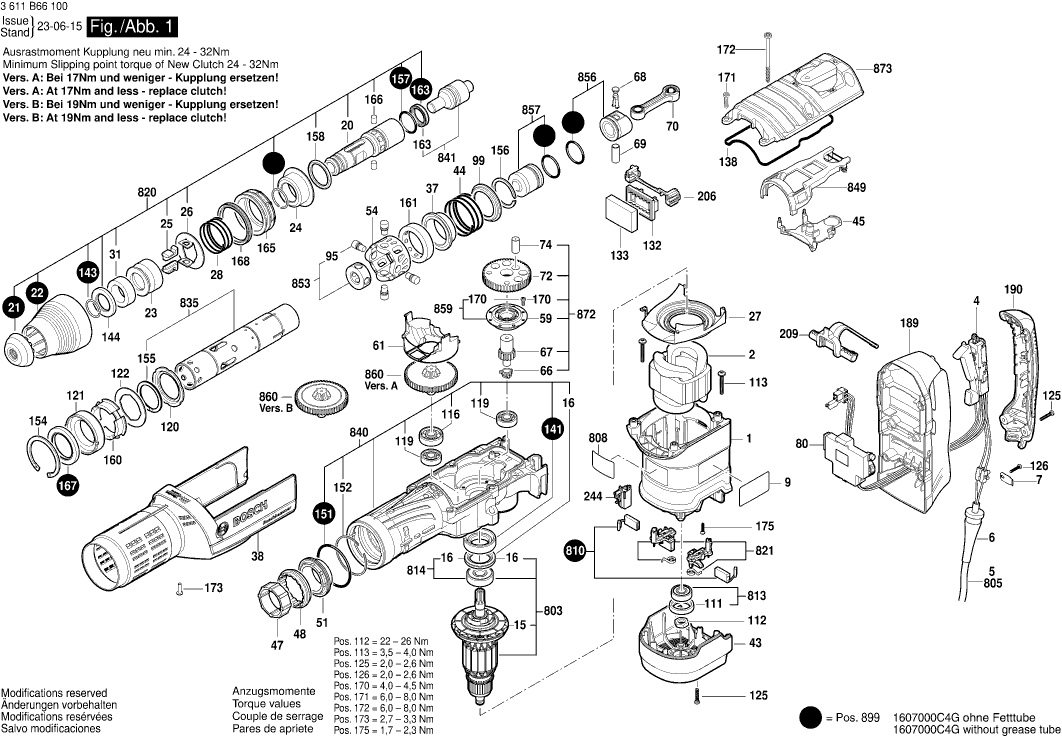

Disegni tecnici di Bosch 3611B66100 ( GBH12-52D )

Elenco parti di Bosch 3611B66100 ( GBH12-52D )

Pos. Descrizione Prezzo IVA escl Prezzo IVA incl
I prezzi indicati sono comprensivi di IVA
Custodia del motore
1 1615108172 37.50 45.75
Campo 230V
2 160422023P 82.63 100.81
Interruttore
4 1617200130 41.30 50.39
OCCHIELLO
6 1610703053 2.18 2.66
Morsetto di fissaggio
7 1601302018 1.32 1.61
Targhetta del produttore GBH 2000
9 160111A48B 4.58 5.59
Ventola Sunon PMD2412PMB1-A
15 1616610114 10.68 13.03
ANELLO DI FISSAGGIO D38X1,75
16 1600A0015D 2.18 2.66
Frizione dell'utensile
20 1618597105 146.07 178.21
Tappo protettivo
21 1600A001XC 4.58 5.59
Manicotto di Protezione
22 1610591054 7.32 8.93
Manicotto di arresto
23 1610520007 10.68 13.03
Bussola guidata
24 1610500026 5.27 6.43
Dispositivo di arresto
25 1612300025 7.32 8.93
Disco di controllo
26 1610290027 3.04 3.71
Anello deflettore d'aria
27 1600591056 2.52 3.07
Molla compressione
28 1614621017 3.04 3.71
Anello di smorzamento
31 1610290123 3.04 3.71
Bussola di controllo
37 1610322019 5.96 7.27
Cappuccio di copertura STM 1800
38 1600A004BM 26.62 32.48
Coperchio della spazzola
43 1615500447 9.47 11.55
Molla compressione
44 1614621016 3.04 3.71
Dispositivo di Serraggio
45 1610591053 1.90 2.32
Manicotto del ingranaggio
47 1610300082 6.53 7.97
Manicotto della frizione
48 1619990179 8.48 10.35
Ingranaggio a Corona
51 1616333053 91.33 111.42
Distanziali
54 1600A00218 3.71 4.53
BLOCCO CUSCINETTO
59 1615805079 10.68 13.03
Distributore di grasso
61 1600A0015E 3.71 4.53
Anello di gomma 10 MM DI LARGHEZZA
66 1600210246 1.90 2.32
Tagliatore di bordi
67 1600A000XS 13.90 16.96
Morsetto di fissaggio
68 1600A0015F 1.00 1.22
Spinotto del pistone
69 1613100040 1.90 2.32
ASTA CONICA
70 1600A001Y6 20.39 24.88
Ruota dentata eccentrica
72 1616317622 26.62 32.48
Bullone Eccentrico
74 1600A000XT 4.58 5.59
Regolatore di velocità
80 1607233461 91.33 111.42
Maniglia ausiliaria M10
84 160202507H 9.47 11.55
Morsetto di Supporto
85 1618040097 7.32 8.93
Fascia di serraggio
87 1611316038 7.32 8.93
Spina di azionamento
95 1613120025 4.58 5.59
Disco di supporto
99 1600A005BD 6.53 7.97
CUSCINETTO
111 1615801027 4.58 5.59
Dado esagonale
112 1613300009 1.90 2.32
Vite a testa ovale Torx 4x30
113 160343507A 1.00 1.22
CUSCINETTO A SFERE OSC 18
116 1600905035 8.48 10.35
CUSCINETTO A SFERE OSC 18
119 1600900041 4.58 5.59
Boccola Distanziatrice
120 1610190078 5.27 6.43
CUSCINETTO A MANICOTTO
121 1615805080 12.21 14.90
Anello di spaziatura
122 1610290122 2.52 3.07
Vite a testa ovale Torx 4x30
125 1613435040 1.90 2.32
Vite a testa ovale Torx 4x30
126 2603490023 1.00 1.22
COPERTURA
132 160550044M 1.32 1.61
FELTRO
133 1610205016 1.90 2.32
Telaio di sigillatura
138 1611015065 4.58 5.59
Anello di tenuta albero
141 1610290119 3.71 4.53
Anello di ritenzione
143 1614601071 1.90 2.32
Disco di supporto
144 1610101023 3.04 3.71
Anello O
151 1610210236 1.00 1.22
Anello di ritenzione
152 1614601022 2.18 2.66
Anello di ritenzione
153 2916540018 3.04 3.71
Anello di bloccaggio
154 2916660040 1.90 2.32
Anello di bloccaggio
155 1614601080 1.32 1.61
Anello di bloccaggio
156 160015001V 2.52 3.07
Anello O
157 1610210238 1.00 1.22
Anello di gomma 10 MM DI LARGHEZZA
158 1610210239 1.32 1.61
Anello di smorzamento
160 1610210240 2.52 3.07
Anello di smorzamento
161 1610210241 11.02 13.44
Anello O
162 1610210237 2.52 3.07
Anello di tenuta
163 1610210242 11.02 13.44
Fermo Sigillo
165 1600A000XU 2.18 2.66
Rullo Cilindrico
166 1613200022 1.32 1.61
Guarnizione labiale dell'albero rotante
167 1610290124 8.48 10.35
Anello di tenuta
168 1600A001XD 2.52 3.07
Vite a bottone con presa Torx
170 1600A0015H 1.00 1.22
Vite a bottone con presa Torx
171 1613414026 2.18 2.66
Vite a testa ovale Torx 4x30
172 1613435041 1.32 1.61
Vite a testa ovale Torx 4x30
173 1613490024 1.32 1.61
Vite a testa ovale Torx 4x30
175 160343507D 1.00 1.22
Maniglia TSC 55
189 161513213B 22.88 27.91
Piastra di maniglia
190 1615500438 13.90 16.96
Parte di fissaggio
206 1612386007 1.32 1.61
Leva di Controllo
209 1600A002ST 3.04 3.71
Alloggiamento della presa OS 400 EQ 230V EU
244 1600A0013J 1.00 1.22
Cassa di trasporto
691 1615438705 61.93 75.55
Assemblaggio dell'Indotto 230V
803 1607000C3Y 262.05 319.70
Targhetta
808 160111A3H5 2.18 2.66
KIT DI SERVIZIO 115V
810 1607000C3Z 22.88 27.91
CUSCINETTO A SFERE OSC 18
813 1607000C40 22.88 27.91
CUSCINETTO A SFERE OSC 18
814 1607000C41 30.08 36.70
Set di portautensili
820 1607000C42 234.56 286.16
PORTA-SPAZZOLA
821 1607000C5H 17.60 21.47
Tubo del martello
835 1607000C43 166.62 203.28
Scatola di Meccanismo d'Impatto
840 1607000C44 262.05 319.70
Perno di percussione
841 1607000C45 55.56 67.78
Forcella di controllo
849 1607000C46 11.02 13.44
Boccola di guida STM 1800
853 1607000C47 50.23 61.28
Pistone del martello
856 1607000C48 30.08 36.70
Percussore
857 1607000C49 41.30 50.39
BLOCCO CUSCINETTO
859 1607000C4A 33.33 40.66
Frizione a ruota dentata
860 1607000C4B 102.63 125.21
Eccentrico
872 1607000C4C 102.63 125.21
Coperchio del alloggiamento VERDE
873 1607000C4D 55.56 67.78
Maniglia ausiliaria M10
884 1607000C4E 37.50 45.75
Pacchetto di servizi
899 1607000C4G 75.38 91.96
