Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601B7A100 ( GBG8 )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

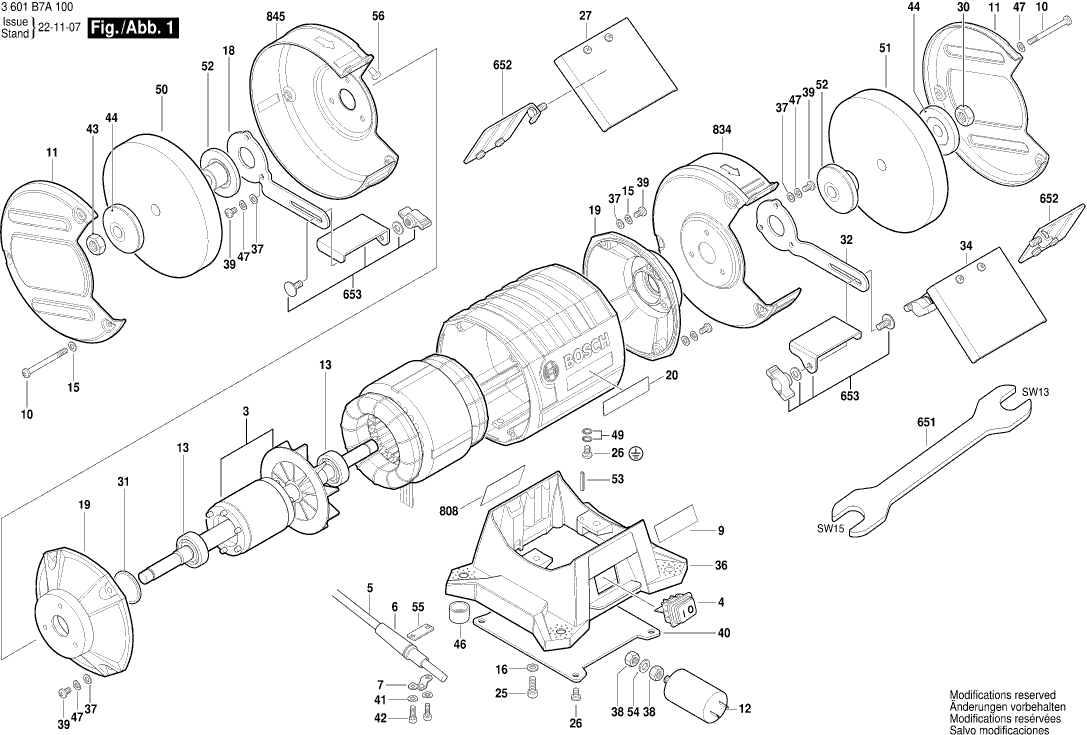

Disegni tecnici di Bosch 3601B7A100 ( GBG8 )
Elenco parti di Bosch 3601B7A100 ( GBG8 )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| ROTATORE | ||||
| 3 | 1619PA4776 | 40.61 | 49.54 | |
| Interruttore | ||||
| 4 | 1619PA1962 | 20.42 | 24.91 | |
| Cavo di alimentazione | ||||
| 5 | 1619PA2244 | 36.85 | 44.96 | |
| OCCHIELLO | ||||
| 6 | 1619PA2101 | 0.83 | 1.01 | |
| Morsetto di fissaggio | ||||
| 7 | 1619PA2102 | 0.83 | 1.01 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1619PA2232 | 1.94 | 2.37 | |
| VITE C M4X35 | ||||
| 10 | 1619PA2103 | 0.83 | 1.01 | |
| Protezione Laterale | ||||
| 11 | 1619PA2146 | 15.71 | 19.17 | |
| Non più disponibile, nessuna sostituzione | ||||
| 12 | 1619PA2147 | |||
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1619PA2148 | 10.73 | 13.09 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 15 | 1619PA2108 | 0.83 | 1.01 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 16 | 1619PA2109 | 0.83 | 1.01 | |
| Piatto di supporto | ||||
| 18 | 1619PA2149 | 6.54 | 7.98 | |
| Scudo finale | ||||
| 19 | 1619PA2150 | 18.19 | 22.19 | |
| Etichetta di Avvertimento | ||||
| 20 | 1619PA2235 | 1.94 | 2.37 | |
| VITE C M4X35 | ||||
| 25 | 1619PA2117 | 0.83 | 1.01 | |
| Vite a testa cilindrica | ||||
| 26 | 1619PA2118 | 0.83 | 1.01 | |
| Vetro di protezione | ||||
| 27 | 1619PB1523 | 2.24 | 2.73 | |
| Non più disponibile, nessuna sostituzione | ||||
| 30 | 1619PA2122 | |||
| Distanziale per cuscinetto a sfera 17x12,5x0,3 | ||||
| 31 | 1619PA2151 | 0.83 | 1.01 | |
| Piatto di supporto | ||||
| 32 | 1619PA2152 | 6.54 | 7.98 | |
| Vetro di protezione | ||||
| 34 | 1619PB1532 | 2.24 | 2.73 | |
| PIASTRA DI BASE CPL USA | ||||
| 36 | 1619PA2154 | 26.84 | 32.74 | |
| Rondella piana | ||||
| 37 | 1619PA2129 | 0.83 | 1.01 | |
| Dado esagonale sottile | ||||
| 38 | 1619PA2568 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 39 | 1619PA2131 | 0.83 | 1.01 | |
| PIASTRA DI BASE CPL USA | ||||
| 40 | 1619PA2155 | 2.71 | 3.31 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 41 | 1619PA2133 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 42 | 1619PA2134 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 43 | 1619PA2135 | |||
| Flangia di serraggio | ||||
| 44 | 1619PA2156 | 10.73 | 13.09 | |
| Base in gomma | ||||
| 46 | 1619PA2138 | 1.70 | 2.07 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 47 | 1619PA2139 | 0.83 | 1.01 | |
| Rondella dentellata DIN 6797-A-3,2 | ||||
| 49 | 1619PA2141 | 0.83 | 1.01 | |
| Mola abrasiva | ||||
| 50 | 1619PA1960 | 23.75 | 28.98 | |
| Mola abrasiva | ||||
| 51 | 1619PA1961 | 23.75 | 28.98 | |
| Non più disponibile, nessuna sostituzione | ||||
| 52 | 1619PA2158 | |||
| Perno a molla | ||||
| 53 | 1619PA2143 | 0.83 | 1.01 | |
| Rondella dentellata DIN 6797-A-3,2 | ||||
| 54 | 1619PA2144 | 0.83 | 1.01 | |
| PIASTRA DI SUPPORTO | ||||
| 55 | 1619PA2322 | 0.83 | 1.01 | |
| Dado Rivetto Cieco | ||||
| 56 | 1619PA2571 | 0.83 | 1.01 | |
| Chiave di montaggio | ||||
| 651 | 1619PA4770 | 5.33 | 6.50 | |
| Non più disponibile, nessuna sostituzione | ||||
| 652 | 1619PA2254 | |||
| PIASTRA DI SUPPORTO | ||||
| 653 | 1619PA2255 | 4.70 | 5.73 | |
| Vetro di protezione | ||||
| 654 | 1619PB1523 | 2.24 | 2.73 | |
| Targhetta | ||||
| 808 | 1619PA2198 | 1.94 | 2.37 | |
| Coperchio Protettivo | ||||
| 834 | 1619PA2585 | 23.75 | 28.98 | |
| Coperchio Protettivo | ||||
| 845 | 1619PA2586 | 23.75 | 28.98 | |
