Qui troverai tutte le parti e i disegni disponibili di “Bosch 0601988103 (GAS50M)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

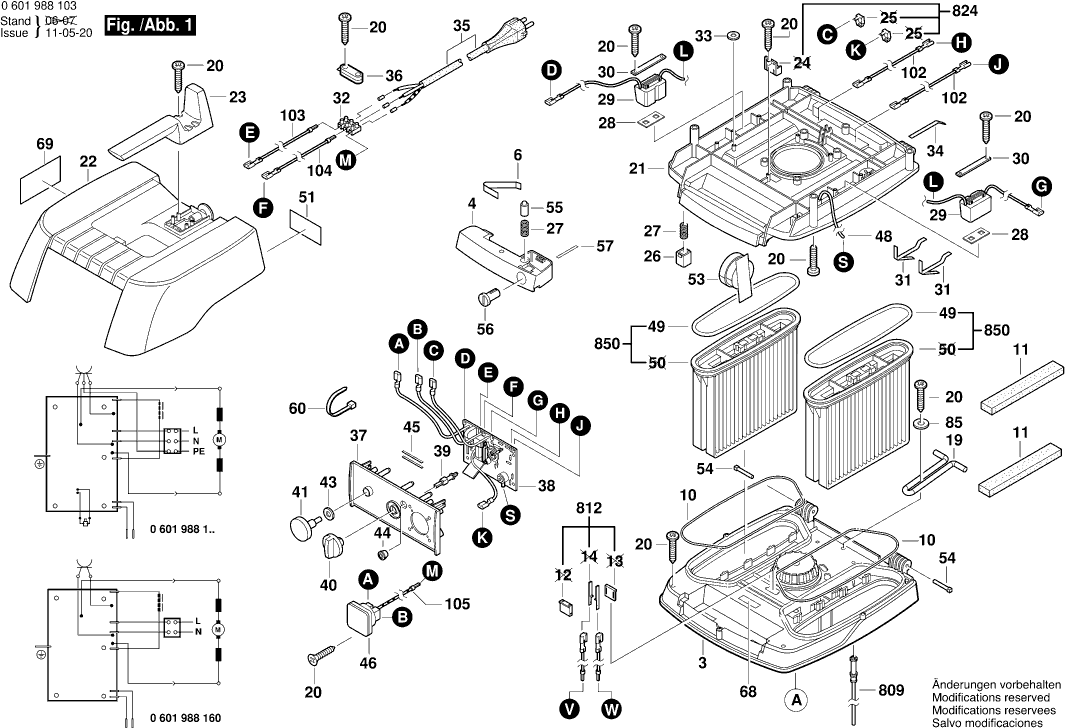

Disegni tecnici di Bosch 0601988103 (GAS50M)
Elenco parti di Bosch 0601988103 (GAS50M)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 3 | 1600A000R5 | 50.23 | 61.28 | |
| Chiusura a Barra | ||||
| 4 | 1609203D09 | 9.08 | 11.08 | |
| Dito di Contatto | ||||
| 5 | 1609203C27 | 3.71 | 4.53 | |
| Molla a Balia | ||||
| 6 | 1609203C28 | 2.18 | 2.66 | |
| Tappetino di Isolamento Acustico | ||||
| 7 | 1609203C29 | 8.48 | 10.35 | |
| Tappetino di Isolamento Acustico | ||||
| 8 | 1609203C30 | 15.61 | 19.04 | |
| Cordone di Sigillatura | ||||
| 10 | 1609203C32 | 8.48 | 10.35 | |
| Cordone di Sigillatura | ||||
| 10/1 | 1609203C33 | 9.47 | 11.55 | |
| Filtro dell'aria | ||||
| 11 | 1609203C34 | 2.52 | 3.07 | |
| Anello di tenuta | ||||
| 15 | 1609201669 | 5.81 | 7.09 | |
| Adattatore | ||||
| 15 | 1600A016H6 | 0.83 | 1.01 | |
| Anello di tenuta | ||||
| 17 | 1609203B13 | 5.96 | 7.27 | |
| Anello di tenuta | ||||
| 17 | 1600A016H7 | 5.61 | 6.84 | |
| PIATTO AD ANGOLO | ||||
| 19 | 1600A000RW | 5.96 | 7.27 | |
| Vite della piastra | ||||
| 20 | 2910611015 | 1.90 | 2.32 | |
| Alloggiamento intermedio | ||||
| 21 | 1600A000R7 | 33.33 | 40.66 | |
| Cappuccio di copertura STM 1800 | ||||
| 22 | 1609203C42 | 33.33 | 40.66 | |
| Maniglia TSC 55 | ||||
| 23 | 1609203C43 | 9.47 | 11.55 | |
| GHIERA | ||||
| 26 | 1609203C46 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 27 | 1609201685 | 2.40 | 2.93 | |
| Disco di tenuta | ||||
| 28 | 1609201663 | 2.08 | 2.54 | |
| Vibratore di Attacco 220-240V | ||||
| 29 | 1609201662 | 110.30 | 134.57 | |
| PIASTRA DI MONTAGGIO | ||||
| 30 | 1609203C48 | 1.90 | 2.32 | |
| Fascia di Contatto | ||||
| 31 | 1609203C49 | 1.90 | 2.32 | |
| FERMAGLIO PER CAVO | ||||
| 32 | 1609203C50 | 2.18 | 2.66 | |
| Dispositivo di Serraggio | ||||
| 33 | 1609203C51 | 1.00 | 1.22 | |
| Molla di contatto | ||||
| 34 | 1609203C52 | 1.00 | 1.22 | |
| Cavo di alimentazione | ||||
| 35 | 1609203C53 | 50.23 | 61.28 | |
| Morsetto del cavo | ||||
| 36 | 1609203C54 | 1.32 | 1.61 | |
| Scudo Frontale | ||||
| 37 | 1609203C59 | 10.68 | 13.03 | |
| Assemblaggio Scheda Stampata | ||||
| 38 | 1609203D16 | 114.26 | 139.40 | |
| BARRA TOMMY | ||||
| 39 | 1609203W42 | 1.90 | 2.32 | |
| Bottone dell'interruttore | ||||
| 40 | 1609203C58 | 3.71 | 4.53 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 41 | 1609203D13 | 5.96 | 7.27 | |
| Disco di bloccaggio | ||||
| 43 | 1609203C61 | 1.32 | 1.61 | |
| Lampada Indicatrice | ||||
| 44 | 1609201654 | 6.73 | 8.21 | |
| Molla dell'interruttore | ||||
| 45 | 1609203C62 | 1.32 | 1.61 | |
| PRESA ZSB | ||||
| 46 | 1609203C63 | 22.88 | 27.91 | |
| Tubo di plastica | ||||
| 48 | 1609203C65 | 2.18 | 2.66 | |
| Anello di tenuta | ||||
| 49 | 1609203C66 | 5.27 | 6.43 | |
| Targhetta | ||||
| 51 | 1601118C99 | 3.04 | 3.71 | |
| Sirena | ||||
| 53 | 1609203C69 | 50.23 | 61.28 | |
| Bullone di cuscinetto | ||||
| 54 | 1609203C70 | 2.18 | 2.66 | |
| Blocco Anti-Torsione | ||||
| 55 | 1609203C71 | 2.18 | 2.66 | |
| Elemento di accoppiamento | ||||
| 56 | 1609203C72 | 2.52 | 3.07 | |
| Molla di bloccaggio | ||||
| 57 | 1609203C73 | 9.47 | 11.55 | |
| Supporto | ||||
| 58 | 1609203C74 | 1.32 | 1.61 | |
| Legacavo | ||||
| 60 | 1609203C76 | 1.00 | 1.22 | |
| Griglia di Protezione | ||||
| 62 | 1609203C77 | 10.68 | 13.03 | |
| KIT DI SERVIZIO 115V | ||||
| 66 | 1609203Z24 | 41.30 | 50.39 | |
| Piastra di avvertimento | ||||
| 68 | 1601118C61 | 3.04 | 3.71 | |
| Piastra di avvertimento | ||||
| 69 | 1601118E17 | 3.04 | 3.71 | |
| Tappo H03 Kiba DF700 | ||||
| 74 | 1609202727 | 3.04 | 3.71 | |
| Ruota piroettante | ||||
| 75 | 1609203K69 | 12.21 | 14.90 | |
| Contenitore di polvere | ||||
| 80 | 1609203D14 | 158.14 | 192.93 | |
| BARRA TOMMY | ||||
| 82 | 1609203C90 | 11.65 | 14.21 | |
| Girante | ||||
| 83 | 1609203C91 | 17.60 | 21.47 | |
| Rondella piana | ||||
| 85 | 1609202726 | 1.50 | 1.83 | |
| Vite della piastra | ||||
| 86 | 2910611015 | 1.90 | 2.32 | |
| Arco ISC 240 Wire | ||||
| 87 | 1609203C93 | 55.56 | 67.78 | |
| MOLLA DI RITENZIONE OSC 18 | ||||
| 88 | 1609203C94 | 5.96 | 7.27 | |
| Piastra di pressione ISC 240 completa | ||||
| 92 | 1609203E24 | 5.27 | 6.43 | |
| Cavo di connessione | ||||
| 101 | 1609203Z25 | 8.48 | 10.35 | |
| Cavo di connessione | ||||
| 102 | 1609203C96 | 2.18 | 2.66 | |
| Cavo di connessione | ||||
| 103 | 1609203C97 | 2.52 | 3.07 | |
| Cavo di connessione | ||||
| 104 | 1609203C98 | 2.52 | 3.07 | |
| Cavo di connessione | ||||
| 105 | 1609203U04 | 3.71 | 4.53 | |
| Tubo dell'aria | ||||
| 650 | 1600A000W2 | 189.28 | 230.92 | |
| Raccordo | ||||
| 650/1 | 1609203V36 | 23.90 | 29.16 | |
| Tubo di regolazione | ||||
| 651 | 1609202525 | 26.62 | 32.48 | |
| Tubo di aspirazione | ||||
| 652 | 1609202527 | 15.61 | 19.04 | |
| Ugello di aspirazione | ||||
| 653 | 1609202526 | 17.60 | 21.47 | |
| Non più disponibile, nessuna sostituzione | ||||
| 654 | 2609390006 | |||
| Spazzola piatta | ||||
| 654/1 | 1609390493 | 21.30 | 25.99 | |
| Spazzola piatta | ||||
| 654/2 | 1609390494 | 11.37 | 13.87 | |
| SPAZZOLA | ||||
| 654/3 | 1609390495 | 14.94 | 18.23 | |
| Ugello per Fessure | ||||
| 655 | 1609202532 | 8.48 | 10.35 | |
| SACCO PER LA POLVERE | ||||
| 673 | 1609203N74 | 45.52 | 55.53 | |
| SACCO PER LA POLVERE | ||||
| 673 | 1609203C80 | 15.26 | 18.62 | |
| Flangia Intermedia | ||||
| 801 | 1609203C39 | 41.30 | 50.39 | |
| Cavo di connessione | ||||
| 802 | 1609203C95 | 2.18 | 2.66 | |
| KIT DI SERVIZIO 115V | ||||
| 803 | 1609203C81 | 41.30 | 50.39 | |
| Elettrodo | ||||
| 809 | 1609203M84 | 6.53 | 7.97 | |
| Cavo di connessione | ||||
| 810/1 | 1609203Z25 | 8.48 | 10.35 | |
| Connettore | ||||
| 812 | 1609203C40 | 6.53 | 7.97 | |
| Anello di tenuta | ||||
| 815 | 1609201669 | 5.81 | 7.09 | |
| Ventola di aspirazione | ||||
| 816 | 1609203Z37 | 262.05 | 319.70 | |
| Anello di tenuta | ||||
| 817 | 1609203B13 | 5.96 | 7.27 | |
| Contatto presa | ||||
| 824 | 1609203C75 | 7.32 | 8.93 | |
| Filtro dell'aria | ||||
| 850 | 1609203C99 | 91.33 | 111.42 | |
| KIT DI SERVIZIO 115V | ||||
| 866 | 1609203L60 | 45.52 | 55.53 | |
| Chiusura a leva piegata | ||||
| 881 | 1609203L96 | 13.90 | 16.96 | |
| Tubo dell'aria | ||||
| 890 | 1600A000W2 | 189.28 | 230.92 | |
| Raccordo | ||||
| 890/2 | 1609203V36 | 23.90 | 29.16 | |
| Raccordo | ||||
| 895 | 1600A000W0 | 30.08 | 36.70 | |
