Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601JE51K0 ( GAS15PS )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

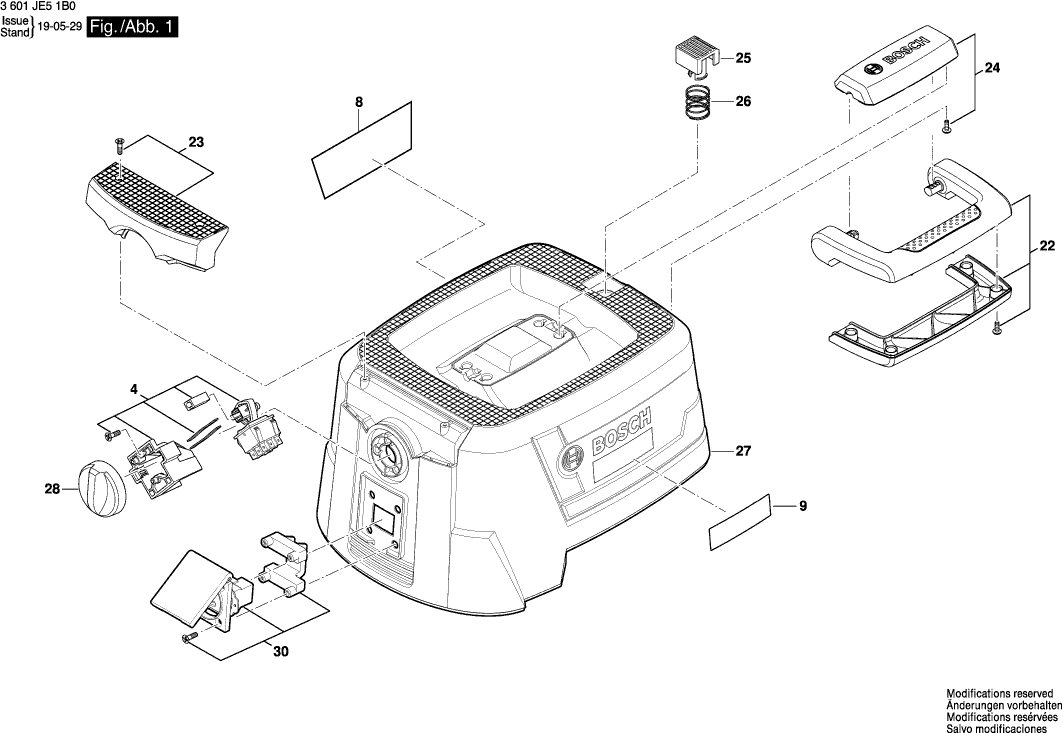

Disegni tecnici di Bosch 3601JE51K0 ( GAS15PS )
Elenco parti di Bosch 3601JE51K0 ( GAS15PS )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Kit Interruttore | ||||
| 4 | 1600A01ZM8 | 15.71 | 19.17 | |
| Cavo di alimentazione | ||||
| 5 | 1619PA7298 | 18.19 | 22.19 | |
| Targhetta del produttore GAS 15 PS | ||||
| 9 | 1619PB2133 | 0.83 | 1.01 | |
| Maniglia TSC 55 | ||||
| 22 | 1619PA7266 | 2.71 | 3.31 | |
| Copertura | ||||
| 23 | 1619PA7267 | 2.24 | 2.73 | |
| Copertura TURBO II | ||||
| 24 | 1619PA7269 | 0.83 | 1.01 | |
| Pulsante | ||||
| 25 | 1619PA7270 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 26 | 1619PA7271 | 0.83 | 1.01 | |
| Tappo | ||||
| 27 | 1619PA7280 | 18.19 | 22.19 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 28 | 1619PA7290 | 1.18 | 1.44 | |
| PRESA ZSB | ||||
| 30 | 1619PA7409 | 7.58 | 9.25 | |
| Modulo elettronico | ||||
| 31 | 1600A01ZN0 | 26.84 | 32.74 | |
| Sigillo | ||||
| 32 | 1619PA7301 | 1.18 | 1.44 | |
| Staffa di arresto | ||||
| 33 | 1619PA7304 | 0.83 | 1.01 | |
| Asta di collegamento | ||||
| 34 | 1619PA7305 | 0.83 | 1.01 | |
| VALVOLA | ||||
| 35 | 1619PA7306 | 1.94 | 2.37 | |
| Custodia del motore | ||||
| 36 | 1619PA7307 | 18.19 | 22.19 | |
| MOTORE | ||||
| 38 | 1619PA7310 | 60.65 | 73.99 | |
| Kit di tenuta | ||||
| 39 | 1619PA7311 | 6.54 | 7.98 | |
| Sigillo | ||||
| 40 | 1619PA7312 | 0.83 | 1.01 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 41 | 1619PA7313 | 12.41 | 15.14 | |
| Anello di tenuta | ||||
| 42 | 1619PA7314 | 1.94 | 2.37 | |
| Filtro di passaggio | ||||
| 43 | 1619PA7315 | 20.42 | 24.91 | |
| Porta Filtro | ||||
| 44 | 1619PA7316 | 2.71 | 3.31 | |
| Cattura KS 60 E | ||||
| 45 | 1619PA7318 | 3.31 | 4.04 | |
| Ruota piroettante | ||||
| 46 | 1619PA7319 | 3.31 | 4.04 | |
| Ruota piroettante | ||||
| 47 | 1619PA7320 | 3.31 | 4.04 | |
| Contenitore KA 65 | ||||
| 48 | 1619PA7331 | 23.75 | 28.98 | |
| Staffa Del Filtro | ||||
| 50 | 1619PA7410 | 4.70 | 5.73 | |
| Sacchetto di filtro | ||||
| 61 | 1619PA8370 | 7.58 | 9.25 | |
| Tubo | ||||
| 651 | 1619PA7322 | 29.75 | 36.30 | |
| Non più disponibile, nessuna sostituzione | ||||
| 652 | 1619PA7325 | |||
| Tubo di aspirazione | ||||
| 653 | 1619PA7324 | 12.41 | 15.14 | |
| Ugello per pavimenti | ||||
| 654 | 1619PA7327 | 7.58 | 9.25 | |
| Ugello per Fessure | ||||
| 655 | 1619PA7328 | 1.94 | 2.37 | |
| Filtro | ||||
| 656 | 1619PA7285 | 3.31 | 4.04 | |
| SACCO PER LA POLVERE | ||||
| 657 | 1619PA7329 | 1.70 | 2.07 | |
| Non più disponibile, nessuna sostituzione | ||||
| 658 | 1619PA7326 | |||
| Tubo | ||||
| 666 | 1607000EC3 | 29.75 | 36.30 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1619PA7345 | 7.58 | 9.25 | |
