Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0611221703 ( GAH500DSR )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

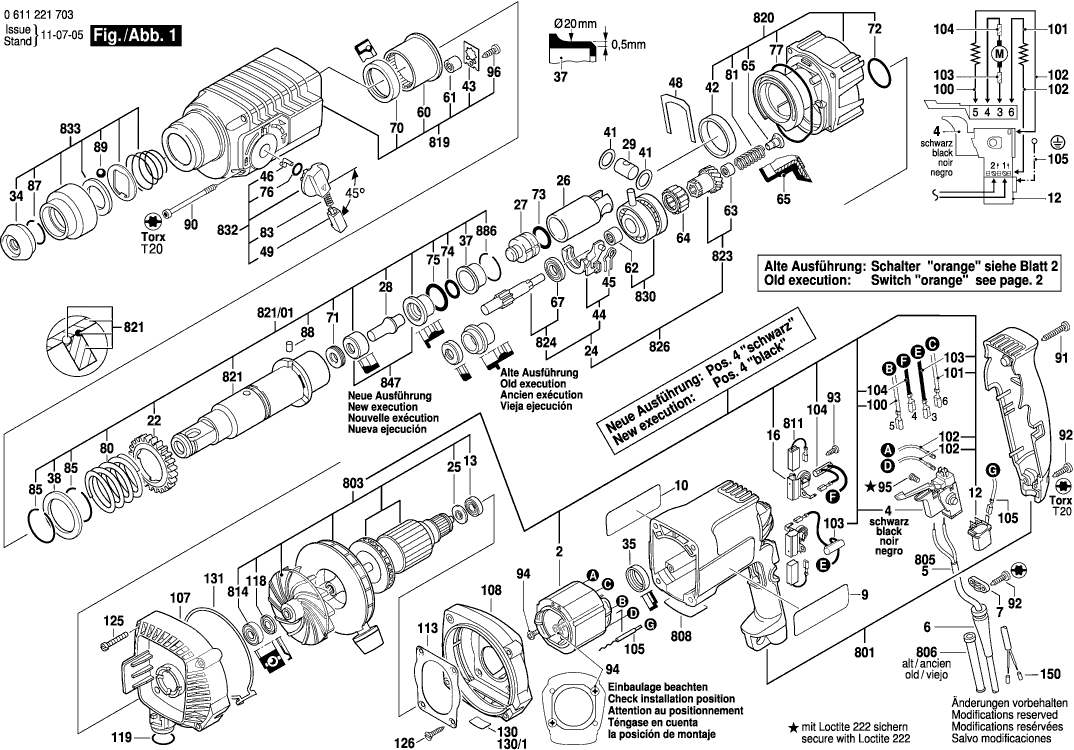

Disegno tecnico del modello Bosch 0611221703 ( GAH500DSR )
Elenco parti di ricambio del modello Bosch 0611221703 ( GAH500DSR )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Campo 230V | ||||
| 2 | 2604220722 | 20.42 | 24.91 | |
| Interruttore | ||||
| 4 | 1617200077 | 29.75 | 36.30 | |
| OCCHIELLO | ||||
| 6 | 2600703018 | 1.94 | 2.37 | |
| Morsetto del cavo | ||||
| 7 | 1611035005 | 1.70 | 2.07 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1611110628 | 1.94 | 2.37 | |
| Piastra di Riferimento | ||||
| 10 | 1611110632 | 1.94 | 2.37 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 1617328026 | 5.83 | 7.11 | |
| CUSCINETTO A SFERA | ||||
| 13 | 1610900037 | 1.94 | 2.37 | |
| PORTA-SPAZZOLA | ||||
| 16 | 1617000343 | 8.45 | 10.31 | |
| Ingranaggio Cilindrico | ||||
| 22 | 1616317602 | 9.53 | 11.63 | |
| Albero Dentato | ||||
| 24 | 1617000518 | 36.85 | 44.96 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 25 | 1610121002 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 26 | 1618700062 | |||
| Percussore | ||||
| 27 | 1618710057 | 12.41 | 15.14 | |
| Perno di percussione | ||||
| 28 | 1613124040 | 4.10 | 5.00 | |
| Spinotto del pistone | ||||
| 29 | 1613105012 | 2.71 | 3.31 | |
| Tappo protettivo | ||||
| 34 | 1610508008 | 1.70 | 2.07 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 35 | 1610206021 | 1.18 | 1.44 | |
| Boccola di smorzamento | ||||
| 37 | 1610390017 | 4.10 | 5.00 | |
| Disco di supporto | ||||
| 38 | 1610102026 | 1.94 | 2.37 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 41 | 1610101011 | 1.18 | 1.44 | |
| CUSCINETTO A MANICOTTO | ||||
| 42 | 1610202015 | 2.24 | 2.73 | |
| Rondella Con Linguetta | ||||
| 43 | 1611098005 | 2.24 | 2.73 | |
| Elemento di commutazione | ||||
| 44 | 1615820092 | 1.94 | 2.37 | |
| Molla dell'interruttore | ||||
| 45 | 1614651014 | 1.18 | 1.44 | |
| Spina di pilotaggio | ||||
| 46 | 1614690002 | 1.18 | 1.44 | |
| PIASTRA DI MONTAGGIO | ||||
| 48 | 1611016003 | 1.70 | 2.07 | |
| Bottone dell'interruttore | ||||
| 49 | 1612026035 | 1.18 | 1.44 | |
| CUSCINETTO A RULLINI | ||||
| 60 | 1610910073 | 8.45 | 10.31 | |
| Manicotto ad ago AGC 18 | ||||
| 61 | 1610910098 | 2.71 | 3.31 | |
| Manicotto ad ago AGC 18 | ||||
| 62 | 1610910074 | 2.71 | 3.31 | |
| Non più disponibile, nessuna sostituzione | ||||
| 63 | 1610910064 | |||
| Assemblea di aghi rotanti | ||||
| 64 | 1610913010 | 3.31 | 4.04 | |
| CUSCINETTO A MANICOTTO | ||||
| 65 | 1610591016 | 2.24 | 2.73 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 67 | 1610905016 | 7.58 | 9.25 | |
| Anello di tenuta albero | ||||
| 70 | 1610283019 | 5.83 | 7.11 | |
| Spazzola | ||||
| 71 | 1610290029 | 2.71 | 3.31 | |
| Anello O | ||||
| 72 | 1610210068 | 1.18 | 1.44 | |
| Anello O | ||||
| 73 | 1610210187 | 1.70 | 2.07 | |
| Anello O | ||||
| 74 | 1610210104 | 1.94 | 2.37 | |
| Anello O | ||||
| 75 | 1610210105 | 3.31 | 4.04 | |
| Anello O | ||||
| 76 | 1610210046 | 1.70 | 2.07 | |
| Anello O | ||||
| 77 | 1610210106 | 1.94 | 2.37 | |
| Molla compressione | ||||
| 80 | 1614634005 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 81 | 1614611009 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 83 | 1614611006 | 2.71 | 3.31 | |
| Anello di ritenzione | ||||
| 85 | 1614601011 | 1.18 | 1.44 | |
| Anello di ritenuta DIN 7993-A22 | ||||
| 87 | 2916540012 | 2.24 | 2.73 | |
| RUOTA | ||||
| 88 | 1613200007 | 1.18 | 1.44 | |
| Palla | ||||
| 89 | 1903230013 | 1.70 | 2.07 | |
| Vite a testa cilindrica DIN 84-M5x65-4.8 | ||||
| 90 | 1613410004 | 1.18 | 1.44 | |
| Vite di grasso AW 10 3x25 | ||||
| 91 | 2603490026 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 92 | 2603490023 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 93 | 2910211005 | 0.83 | 1.01 | |
| Bullone della Frizione | ||||
| 94 | 2603435015 | 1.70 | 2.07 | |
| Vite a testa cilindrica | ||||
| 95 | 2603410001 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 96 | 2912401018 | 0.83 | 1.01 | |
| Cavo di connessione | ||||
| 100 | 1614448017 | 1.70 | 2.07 | |
| Cavo Di Connessione L=78 MM BIANCO | ||||
| 101 | 2604448137 | 1.18 | 1.44 | |
| Cavo Elettrico | ||||
| 102 | 2604448005 | 1.18 | 1.44 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 103 | 2604465097 | 4.70 | 5.73 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 104 | 2604465086 | 4.70 | 5.73 | |
| Conduttore di terra | ||||
| 105 | 1614449011 | 1.70 | 2.07 | |
| Carcassa della ventola | ||||
| 107 | 1615190042 | 23.75 | 28.98 | |
| Carcasa del Ventilatore | ||||
| 108 | 1615190044 | 15.71 | 19.17 | |
| Piastra di Profilo | ||||
| 113 | 1611038017 | 4.10 | 5.00 | |
| Disco di tenuta | ||||
| 118 | 2916130027 | 2.24 | 2.73 | |
| Anello O | ||||
| 119 | 1610210045 | 1.94 | 2.37 | |
| Maniglia ausiliaria M10 | ||||
| 120 | 2602025070 | 11.88 | 14.49 | |
| Morsetto di Supporto | ||||
| 121 | 1618040048 | 6.54 | 7.98 | |
| Vite a testa martello M8x40 MM | ||||
| 122 | 1613490002 | 3.31 | 4.04 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 123 | 1611316006 | 1.94 | 2.37 | |
| Vite a testa cilindrica DIN 84-AM5x35-8.8 | ||||
| 125 | 2910021168 | 0.83 | 1.01 | |
| Vite per lamiera a testa svasata | ||||
| 126 | 1613435005 | 1.94 | 2.37 | |
| Etichetta Adesiva NERO | ||||
| 130 | 1611110640 | 2.71 | 3.31 | |
| Disco di tenuta | ||||
| 131 | 1611015039 | 2.24 | 2.73 | |
| Tappo H03 Kiba DF700 | ||||
| 653 | 1610591008 | 2.71 | 3.31 | |
| Custodia del motore | ||||
| 801 | 1617000477 | 13.93 | 16.99 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 802 | 2604220514 | |||
| STATORE 230V | ||||
| 803 | 1614010796 | 101.94 | 124.37 | |
| Cavo di alimentazione | ||||
| 805 | 1614460026 | 13.93 | 16.99 | |
| OCCHIELLO | ||||
| 806 | 2600703013 | 1.94 | 2.37 | |
| Targhetta | ||||
| 808 | 160111A3H5 | 1.94 | 2.37 | |
| Spazzola di carbonio | ||||
| 811 | 1607014117 | 7.58 | 9.25 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 812 | 1607328040 | 5.33 | 6.50 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 814 | 1610905048 | 6.54 | 7.98 | |
| PORTA-SPAZZOLA | ||||
| 816 | 2604337016 | 0.83 | 1.01 | |
| Coperchio Custodia BLU | ||||
| 817 | 1615132047 | 4.70 | 5.73 | |
| Carter del ingranaggio | ||||
| 819 | 1615806093 | 44.82 | 54.68 | |
| Flangia Intermedia | ||||
| 820 | 1617000981 | 23.75 | 28.98 | |
| Manica a cricchetto | ||||
| 821 | 1616490061 | 55.25 | 67.40 | |
| Manica a cricchetto | ||||
| 821/01 | 1616490060 | 73.72 | 89.94 | |
| Manicotto del ingranaggio | ||||
| 823 | 1616328042 | 36.85 | 44.96 | |
| Albero Dentato | ||||
| 826 | 1617000517 | 73.72 | 89.94 | |
| Cuscinetto di Trasmissione Su Disegno Pos.830 | ||||
| 830 | 1615819018 | 55.25 | 67.40 | |
| Maniglia a Morsetto | ||||
| 832 | 1612026037 | 7.58 | 9.25 | |
| Manicotto di Protezione | ||||
| 833 | 1617000163 | 5.83 | 7.11 | |
| Anello guida | ||||
| 847 | 1617000348 | 11.88 | 14.49 | |
| Anello di ritenzione | ||||
| 886 | 1614601024 | 1.18 | 1.44 | |
| Cavo Di Connessione L = 123 MM BIANCO | ||||
| 890 | 2604448145 | 1.18 | 1.44 | |
| Cavo di collegamento L=176 MM BIANCO | ||||
| 891 | 2604448004 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 892 | 2604465087 | |||
| Piastra VERDE | ||||
| 893 | 2600034003 | 2.71 | 3.31 | |
| Set Di Trasformazione | ||||
| 899 | 1617000682 | 168.86 | 206.01 | |
