Qui troverai tutte le parti e i disegni disponibili di “Bosch 3603CD1000 ( EASYVAC3 )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

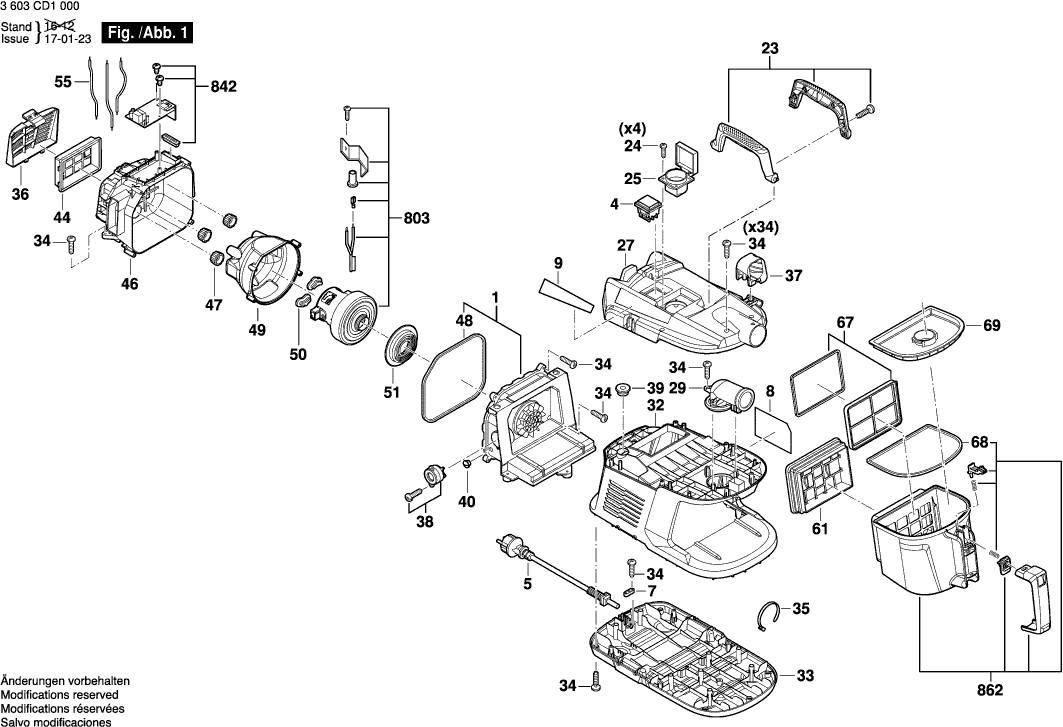

Disegni tecnici di Bosch 3603CD1000 ( EASYVAC3 )
Elenco parti di Bosch 3603CD1000 ( EASYVAC3 )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1619PB1297 | 9.53 | 11.63 | |
| Interruttore on-off | ||||
| 4 | 1619PB0799 | 9.53 | 11.63 | |
| Cavo di alimentazione | ||||
| 5 | 1619PB1275 | 12.41 | 15.14 | |
| Staffa di arresto | ||||
| 7 | 1619PB1274 | 0.83 | 1.01 | |
| Targhetta | ||||
| 8 | 1619PB1269 | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1619PB1272 | 1.94 | 2.37 | |
| Leva KA 65 | ||||
| 23 | 1619PB1277 | 1.94 | 2.37 | |
| Vite della piastra | ||||
| 24 | 1619PB1264 | 0.83 | 1.01 | |
| PRESA ZSB | ||||
| 25 | 1619PB0815 | 9.53 | 11.63 | |
| Alloggiamento Superiore | ||||
| 27 | 1619PB1281 | 10.73 | 13.09 | |
| Adattatore | ||||
| 29 | 1619PB1283 | 2.24 | 2.73 | |
| Alloggiamento | ||||
| 32 | 1619PB1284 | 13.93 | 16.99 | |
| Base Del Casing | ||||
| 33 | 1619PB1285 | 9.53 | 11.63 | |
| Vite della piastra | ||||
| 34 | 1619PB0824 | 0.83 | 1.01 | |
| Fascia di gomma | ||||
| 35 | 1619PB1287 | 4.10 | 5.00 | |
| Copertura TURBO II | ||||
| 36 | 1619PB1288 | 1.70 | 2.07 | |
| Supporto | ||||
| 37 | 1619PB1282 | 1.18 | 1.44 | |
| VALVOLA | ||||
| 38 | 1619PB1298 | 1.70 | 2.07 | |
| Sigillo | ||||
| 39 | 1619PB1286 | 0.83 | 1.01 | |
| Sigillo | ||||
| 40 | 1619PB0847 | 0.83 | 1.01 | |
| Spugna | ||||
| 44 | 1619PB1289 | 1.18 | 1.44 | |
| Alloggiamento | ||||
| 46 | 1619PB1290 | 6.54 | 7.98 | |
| Cuscinetto | ||||
| 47 | 1619PB1291 | 7.58 | 9.25 | |
| Sigillo | ||||
| 48 | 1619PB1294 | 1.18 | 1.44 | |
| Alloggiamento | ||||
| 49 | 1619PB1292 | 7.58 | 9.25 | |
| Pad di gomma GCL 2-50C | ||||
| 50 | 1619PB1293 | 2.24 | 2.73 | |
| Copertura del motore | ||||
| 51 | 1619PB1296 | 2.24 | 2.73 | |
| FILO | ||||
| 55 | 1619PB1280 | 6.54 | 7.98 | |
| Filtro | ||||
| 61 | 1619PB1301 | 10.73 | 13.09 | |
| Filtro | ||||
| 67 | 1619PB1300 | 3.31 | 4.04 | |
| Cordone di Sigillatura | ||||
| 68 | 1619PB1303 | 1.18 | 1.44 | |
| Copertura | ||||
| 69 | 1619PB1302 | 2.71 | 3.31 | |
| Tubo | ||||
| 81 | 1619PB0784 | 20.42 | 24.91 | |
| Flangia di serraggio VN-HK 85 | ||||
| 82 | 1619PB0872 | 1.18 | 1.44 | |
| Adattatore | ||||
| 651 | 1619PB0871 | 2.24 | 2.73 | |
| Tubo di aspirazione | ||||
| 652 | 1619PB0868 | 2.71 | 3.31 | |
| Ugello per Fessure | ||||
| 654 | 1619PB0870 | 2.71 | 3.31 | |
| Ugello per pavimenti | ||||
| 660 | 1619PB0788 | 1.70 | 2.07 | |
| SACCO PER LA POLVERE | ||||
| 661 | 1619PB1304 | 2.24 | 2.73 | |
| MOTORE | ||||
| 803 | 1619PB1295 | 49.56 | 60.46 | |
| PCB | ||||
| 842 | 1619PB0820 | 26.84 | 32.74 | |
| Contenitore di polvere | ||||
| 862 | 1619PB1299 | 18.19 | 22.19 | |
