Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0601121703 ( DRM23/13 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

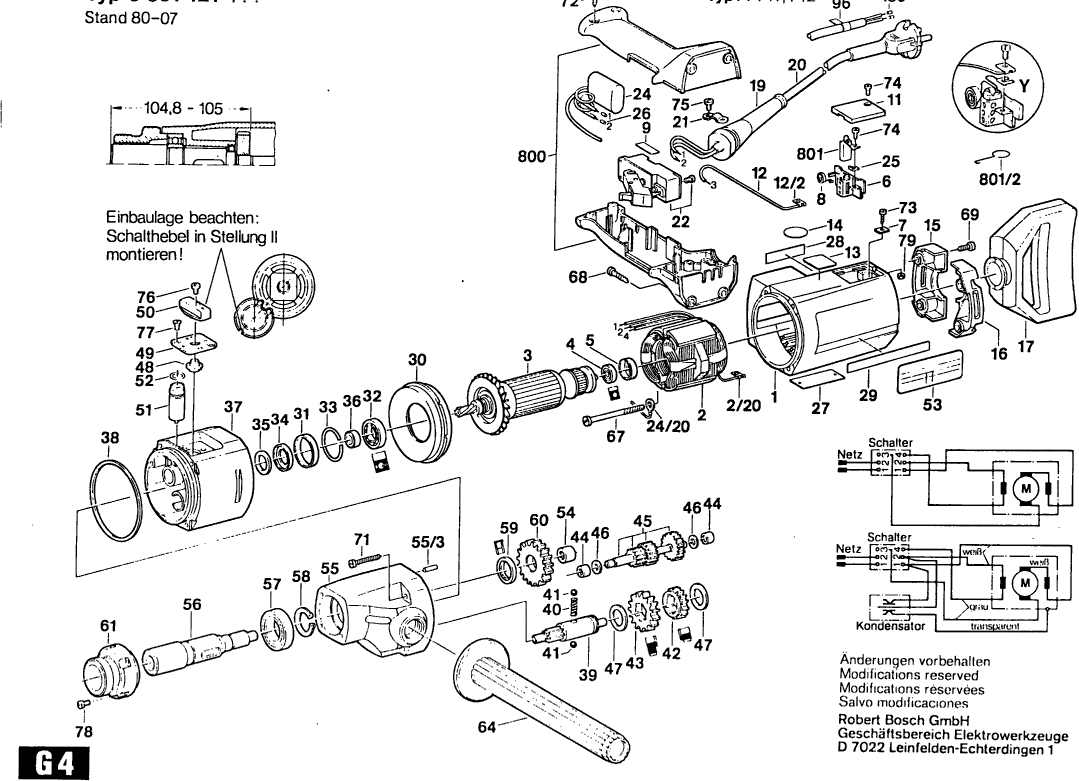

Disegno tecnico del modello Bosch 0601121703 ( DRM23/13 )
Elenco parti di ricambio del modello Bosch 0601121703 ( DRM23/13 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Non più disponibile, nessuna sostituzione | ||||
| 1 | 3605108113 | |||
| Campo 220V | ||||
| 2 | 1604220190 | 73.72 | 89.94 | |
| Morsetto a cavo | ||||
| 2/20 | 1901350003 | 0.83 | 1.01 | |
| Armatura 220V | ||||
| 3 | 1604010187 | 233.78 | 285.21 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 4 | 2600905032 | 4.10 | 5.00 | |
| Anello intermedio | ||||
| 5 | 1600502011 | 1.94 | 2.37 | |
| PORTA-SPAZZOLA | ||||
| 6 | 1604336017 | 5.83 | 7.11 | |
| Rondella Con Linguetta | ||||
| 7 | 1601030022 | 1.18 | 1.44 | |
| Molla a spirale AGC 18 | ||||
| 8 | 1604652006 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 9 | 1602381001 | |||
| COPERTURA | ||||
| 11 | 3605500063 | 3.31 | 4.04 | |
| Cavo di connessione | ||||
| 12 | 1604445006 | 4.70 | 5.73 | |
| Morsetto a cavo | ||||
| 12/2 | 1901350003 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 14 | 2601110041 | |||
| COPERTURA | ||||
| 16 | 3605500059 | 11.88 | 14.49 | |
| COPERTURA | ||||
| 16 | 3605500058 | 10.73 | 13.09 | |
| Maniglia BLU SCURO | ||||
| 17 | 3605133010 | 40.61 | 49.54 | |
| OCCHIELLO | ||||
| 19 | 3600703011 | 2.24 | 2.73 | |
| Morsetto di fissaggio | ||||
| 21 | 1601302014 | 1.18 | 1.44 | |
| Interruttore | ||||
| 22 | 1607200075 | 67.25 | 82.04 | |
| Non più disponibile, nessuna sostituzione | ||||
| 24 | 1607328024 | |||
| Morsetto a cavo | ||||
| 24/20 | 1601353003 | 1.18 | 1.44 | |
| Ghiandaia finale | ||||
| 26 | 3604477009 | 1.18 | 1.44 | |
| Targhetta | ||||
| 27 | 160111A3H3 | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 28 | 1601110130 | 0.83 | 1.01 | |
| Targhetta del produttore GBH 2000 | ||||
| 29 | 1601110005 | 1.18 | 1.44 | |
| Anello deflettore d'aria | ||||
| 30 | 1600502019 | 2.71 | 3.31 | |
| Anello intermedio | ||||
| 31 | 1600206018 | 1.70 | 2.07 | |
| Cuscinetto a sfere scanalato 15x32x9 | ||||
| 32 | 1600905004 | 8.45 | 10.31 | |
| Anello di ritenzione | ||||
| 33 | 2916600018 | 1.18 | 1.44 | |
| Disco di copertura | ||||
| 34 | 1600500023 | 0.83 | 1.01 | |
| Disco di feltro | ||||
| 35 | 1600108003 | 0.83 | 1.01 | |
| Anello intermedio | ||||
| 36 | 1600202034 | 0.83 | 1.01 | |
| Cuscinetto intermedio | ||||
| 37 | 3605820035 | 0.83 | 1.01 | |
| Piastra di tenuta | ||||
| 38 | 1601015013 | 1.18 | 1.44 | |
| Albero Dentato | ||||
| 39 | 1606309066 | 81.47 | 99.39 | |
| Molla compressione | ||||
| 40 | 1604611022 | 1.18 | 1.44 | |
| Palla | ||||
| 41 | 1903230009 | 0.83 | 1.01 | |
| Ingranaggio Cilindrico | ||||
| 42 | 1606317074 | 26.84 | 32.74 | |
| Ingranaggio Cilindrico | ||||
| 43 | 1606317082 | 33.45 | 40.81 | |
| Manicotto ad ago AGC 18 | ||||
| 44 | 1600910013 | 4.70 | 5.73 | |
| Albero del Pignone | ||||
| 45 | 1606309065 | 81.47 | 99.39 | |
| Rondella di compensazione | ||||
| 46 | 1600100631 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 47 | 1600101647 | 1.70 | 2.07 | |
| Albero di controllo Z=20 | ||||
| 48 | 1606325025 | 2.24 | 2.73 | |
| Piastra Scanalata | ||||
| 49 | 1601038025 | 1.18 | 1.44 | |
| Leva di Controllo | ||||
| 50 | 1602026044 | 5.83 | 7.11 | |
| Albero di controllo Z=10 | ||||
| 51 | 1606325027 | 6.54 | 7.98 | |
| Anello O | ||||
| 52 | 1900210105 | 1.18 | 1.44 | |
| Adesivo | ||||
| 53 | 1601110127 | 1.70 | 2.07 | |
| Manicotto ad ago AGC 18 | ||||
| 54 | 2600910001 | 3.31 | 4.04 | |
| Cuscinetto Della Spindola | ||||
| 55 | 1605806382 | 130.32 | 158.99 | |
| Spina Cilindrica | ||||
| 55/3 | 2917500121 | 0.83 | 1.01 | |
| Mandrino di Perforazione | ||||
| 56 | 1606135017 | 55.25 | 67.40 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 57 | 1900905126 | 29.75 | 36.30 | |
| Anello di bloccaggio | ||||
| 58 | 2916650014 | 1.18 | 1.44 | |
| Anello di tenuta | ||||
| 59 | 3600290035 | 10.73 | 13.09 | |
| Ingranaggio Cilindrico | ||||
| 60 | 3606316108 | 29.75 | 36.30 | |
| Flangia Di Fissaggio | ||||
| 61 | 1605703075 | 44.82 | 54.68 | |
| Maniglia TSC 55 | ||||
| 64 | 1600763010 | 36.85 | 44.96 | |
| Vite di Tapping 4,80x75 MM | ||||
| 67 | 3603435508 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 68 | 3603435027 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 69 | 2914201529 | 0.83 | 1.01 | |
| Vite per lamiera B4,8x115 MM | ||||
| 71 | 1603435015 | 1.70 | 2.07 | |
| Vite a testa ovale Torx 4x30 | ||||
| 72 | 2914201508 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 73 | 2910211011 | 0.83 | 1.01 | |
| Vite a testa cilindrica | ||||
| 74 | 2910021118 | 0.83 | 1.01 | |
| Vite a testa cilindrica | ||||
| 75 | 2910021116 | 1.70 | 2.07 | |
| Vite della piastra | ||||
| 76 | 2910211019 | 0.83 | 1.01 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 77 | 2910501120 | 0.83 | 1.01 | |
| Vite a testa cilindrica | ||||
| 78 | 2910021154 | 0.83 | 1.01 | |
| Dado esagonale | ||||
| 79 | 2915011005 | 0.83 | 1.01 | |
| Maniglia TSC 55 | ||||
| 800 | 3605132031 | 26.84 | 32.74 | |
| KIT DI SERVIZIO 115V | ||||
| 801 | 3607014012 | 20.42 | 24.91 | |
| Gancio Estrattore | ||||
| 801/2 | 1604682006 | 1.18 | 1.44 | |
