Qui troverai tutte le parti e i disegni disponibili di “Bosch 0603163803 ( CSB700-2RLT )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

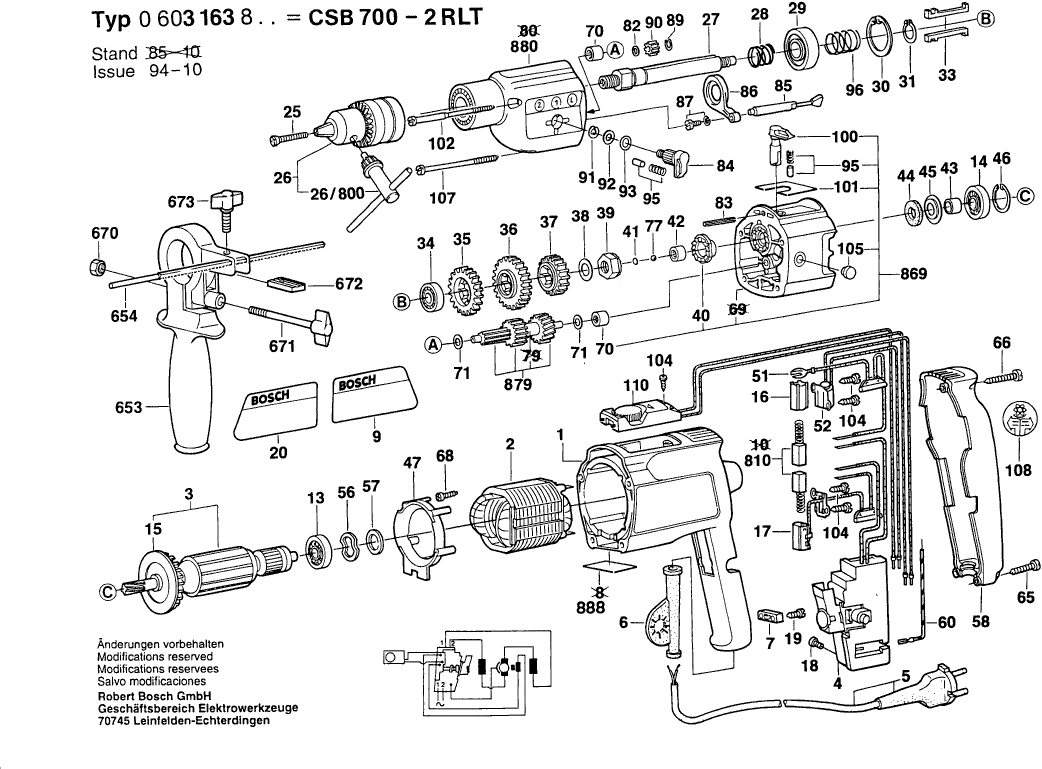

Disegni tecnici di Bosch 0603163803 ( CSB700-2RLT )
Elenco parti di Bosch 0603163803 ( CSB700-2RLT )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Non più disponibile, nessuna sostituzione | ||||
| 1 | 2605104248 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 2 | 2604220436 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 3 | 2604010601 | |||
| Interruttore on-off | ||||
| 4 | 2607200155 | 187.62 | 228.90 | |
| Cavo di alimentazione | ||||
| 5 | 1607000386 | 15.71 | 19.17 | |
| OCCHIELLO | ||||
| 6 | 2600707059 | 2.24 | 2.73 | |
| Morsetto del cavo | ||||
| 7 | 2601035001 | 1.18 | 1.44 | |
| Targa del produttore LATO SOLE | ||||
| 9 | 2601110680 | 0.83 | 1.01 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1900905018 | 13.93 | 16.99 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 2600905021 | 6.54 | 7.98 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 15 | 2606610049 | 1.70 | 2.07 | |
| Non più disponibile, nessuna sostituzione | ||||
| 16 | 2604330017 | |||
| Scatola di soppressione | ||||
| 17 | 2604465062 | 4.10 | 5.00 | |
| Vite a testa cilindrica | ||||
| 18 | 2603410001 | 1.18 | 1.44 | |
| Vite per lamiera DIN 7981-ST3,9x16-C-H | ||||
| 19 | 2910611019 | 2.24 | 2.73 | |
| Piastra di Riferimento | ||||
| 20 | 2601110639 | 0.83 | 1.01 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 25 | 2603421226 | 1.18 | 1.44 | |
| Mandrino | ||||
| 26 | 1608571069 | 20.42 | 24.91 | |
| Chiave del mandrino | ||||
| 26/800 | 2607950007 | 5.33 | 6.50 | |
| Mandrino di perforazione 1/2" | ||||
| 27 | 2606135026 | 12.41 | 15.14 | |
| Molla compressione | ||||
| 28 | 2604616002 | 1.18 | 1.44 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 29 | 1900905163 | 8.45 | 10.31 | |
| Anello di bloccaggio | ||||
| 30 | 2916660014 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 31 | 2916650008 | 1.18 | 1.44 | |
| Chiave Piana | ||||
| 33 | 2602300027 | 2.71 | 3.31 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 34 | 2600900006 | 10.73 | 13.09 | |
| Ingranaggio Cilindrico Z=43 | ||||
| 35 | 2606317038 | 15.71 | 19.17 | |
| Non più disponibile, nessuna sostituzione | ||||
| 36 | 2606317036 | |||
| Ingranaggio Cilindrico Z=36 | ||||
| 37 | 2606317037 | 23.75 | 28.98 | |
| Rondella di compensazione | ||||
| 38 | 2600101616 | 2.24 | 2.73 | |
| Rondella di compensazione | ||||
| 38 | 2600101617 | 1.18 | 1.44 | |
| Disco Di Serraggio | ||||
| 39 | 2600190031 | 7.58 | 9.25 | |
| Disco Di Serraggio | ||||
| 39 | 2600190052 | 5.33 | 6.50 | |
| Non più disponibile, nessuna sostituzione | ||||
| 40 | 2600190029 | |||
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 41 | 2600000012 | 0.83 | 1.01 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 41 | 2600000014 | 0.83 | 1.01 | |
| Manicotto ad ago AGC 18 | ||||
| 42 | 2600917003 | 2.24 | 2.73 | |
| Receptacolo | ||||
| 43 | 2600400008 | 1.18 | 1.44 | |
| Rondella in feltro D 20/14 2mm | ||||
| 44 | 2600108077 | 1.18 | 1.44 | |
| Rondella a tazza | ||||
| 45 | 2600500002 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 46 | 2916660008 | 1.70 | 2.07 | |
| Non più disponibile, nessuna sostituzione | ||||
| 47 | 2601328033 | |||
| Cavo Elettrico | ||||
| 51 | 2604448066 | 0.83 | 1.01 | |
| Sensore di Velocità di Rotazione 220-240V | ||||
| 52 | 2607233003 | 5.83 | 7.11 | |
| Rondella di compensazione | ||||
| 56 | 2600150004 | 1.70 | 2.07 | |
| Rondella di compensazione | ||||
| 57 | 2600101020 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 57 | 2600101022 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 57 | 2600101023 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 58 | 2605132039 | |||
| Conduttore di terra Ø0,35 MM BIANCO | ||||
| 60 | 2604448010 | 1.70 | 2.07 | |
| Vite a testa ovale Torx 4x30 | ||||
| 65 | 2603490023 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 66 | 2603490024 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 68 | 2603435086 | 1.18 | 1.44 | |
| Manicotto ad ago AGC 18 | ||||
| 70 | 2600914010 | 2.24 | 2.73 | |
| Rondella di compensazione | ||||
| 71 | 2600100607 | 1.18 | 1.44 | |
| Palla | ||||
| 77 | 1903230010 | 0.83 | 1.01 | |
| Rondella Di Compensazione 0,5 MM | ||||
| 82 | 2600100623 | 1.18 | 1.44 | |
| Perno di serraggio | ||||
| 83 | 2917780105 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 84 | 2602026034 | |||
| Cremagliera dentata | ||||
| 85 | 2603070011 | 6.54 | 7.98 | |
| Non più disponibile, nessuna sostituzione | ||||
| 86 | 2602033003 | |||
| Montaggio di vite e rondella | ||||
| 87 | 2914501011 | 0.83 | 1.01 | |
| Anello di bloccaggio | ||||
| 89 | 2916640005 | 0.83 | 1.01 | |
| Ingranaggio Cilindrico Z=15 | ||||
| 90 | 2606317039 | 7.58 | 9.25 | |
| Anello di bloccaggio | ||||
| 91 | 2916080910 | 1.70 | 2.07 | |
| Rondella di compensazione | ||||
| 92 | 2600101612 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 93 | 1600210024 | |||
| Cappuccio a cricchetto | ||||
| 95 | 2600590006 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 96 | 2604615010 | 0.83 | 1.01 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 100 | 2602026033 | 5.83 | 7.11 | |
| Adesivo LATO SOLE | ||||
| 101 | 2601110205 | 1.18 | 1.44 | |
| Vite da lamiera 79 MM | ||||
| 102 | 2603435012 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 104 | 2603490017 | 1.70 | 2.07 | |
| Tappo H03 Kiba DF700 | ||||
| 105 | 2600591002 | 0.83 | 1.01 | |
| Vite senza testa 74 MM | ||||
| 107 | 2603435019 | 1.18 | 1.44 | |
| Adesivo GIALLO | ||||
| 108 | 2601110230 | 1.18 | 1.44 | |
| Controllo di Coppia | ||||
| 110 | 2607233002 | 15.71 | 19.17 | |
| Maniglia ausiliaria M10 | ||||
| 653 | 1619PB4323 | 7.58 | 9.25 | |
| Non più disponibile, nessuna sostituzione | ||||
| 654 | 1613001005 | |||
| Dado esagonale | ||||
| 670 | 2915011007 | 0.83 | 1.01 | |
| Vite ad ali | ||||
| 671 | 1613480007 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 672 | 2608040014 | |||
| Vite ad ali | ||||
| 673 | 1613480008 | 1.18 | 1.44 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 2604321905 | 8.45 | 10.31 | |
| Flangia Intermedia | ||||
| 869 | 2605700931 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 879 | 2606309908 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 880 | 2605806971 | |||
| Targhetta | ||||
| 888 | 160111A3H3 | 1.94 | 2.37 | |
