Qui troverai tutte le parti e i disegni disponibili di “Bosch 0603161870 ( CSB650-2RE )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

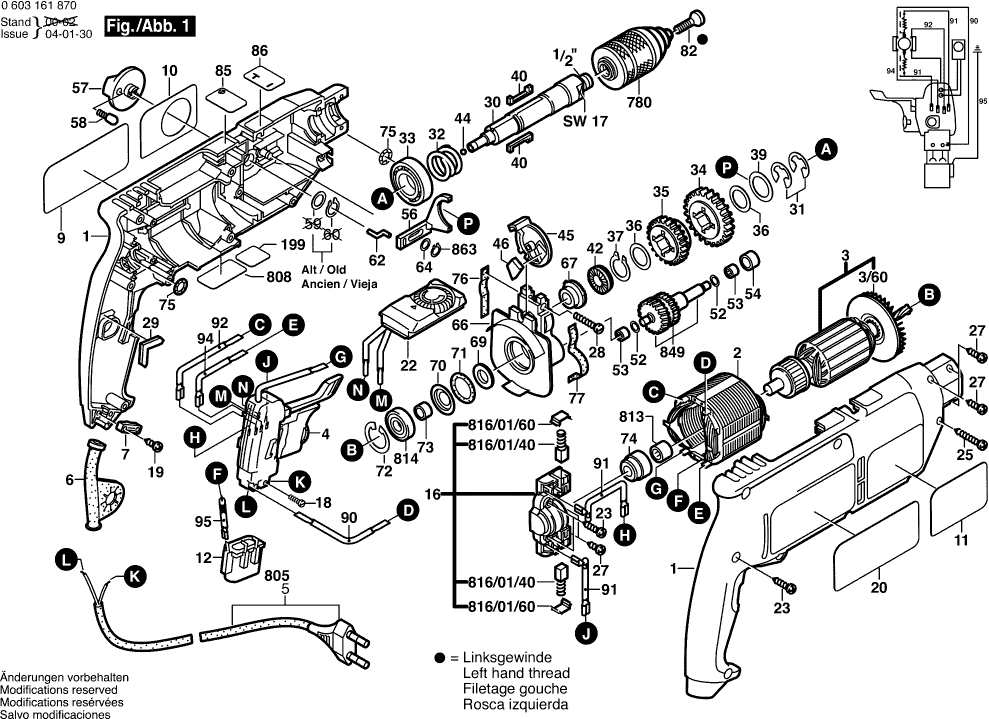

Disegni tecnici di Bosch 0603161870 ( CSB650-2RE )
Elenco parti di Bosch 0603161870 ( CSB650-2RE )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Sezione Casing VERDE | ||||
| 1 | 2605104343 | 20.42 | 24.91 | |
| Sezione Casing VERDE | ||||
| 1 | 2609994551 | 15.71 | 19.17 | |
| Campo 230V | ||||
| 2 | 1604220254 | 18.19 | 22.19 | |
| Indotto 230-240V | ||||
| 3 | 2604010862 | 40.61 | 49.54 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/60 | 2606610029 | 1.94 | 2.37 | |
| Interruttore on-off | ||||
| 4 | 2607200237 | 73.72 | 89.94 | |
| OCCHIELLO | ||||
| 6 | 2600703012 | 2.24 | 2.73 | |
| Morsetto del cavo | ||||
| 7 | 2601035001 | 1.18 | 1.44 | |
| Targa del produttore LATO SOLE | ||||
| 9 | 2601118566 | 2.71 | 3.31 | |
| Targhetta del produttore GBH 2000 | ||||
| 10 | 2601118117 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 11 | 2601118118 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 12 | 2607329114 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 16 | 2609992618 | |||
| Vite a testa cilindrica | ||||
| 18 | 2603410001 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490022 | 0.83 | 1.01 | |
| Piastra di riferimento LATO OMBRA | ||||
| 20 | 2601118563 | 1.94 | 2.37 | |
| Controllo di Coppia 230-240V | ||||
| 22 | 2607233005 | 11.88 | 14.49 | |
| Vite della piastra | ||||
| 23 | 2912401420 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 25 | 2603490019 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 27 | 2603490018 | 0.83 | 1.01 | |
| Vite a testa cilindrica | ||||
| 28 | 2603429005 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 29 | 2601022000 | |||
| Mandrino di perforazione 1/2", SW 17 FILETTATURA I | ||||
| 30 | 2606135044 | 13.93 | 16.99 | |
| Rondella di bloccaggio 0,3 MM | ||||
| 31 | 2600118006 | 1.70 | 2.07 | |
| Anello di bloccaggio | ||||
| 31 | 2600118002 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 31 | 2600118001 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 32 | 2604616002 | 1.18 | 1.44 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 33 | 1900905163 | 8.45 | 10.31 | |
| Ingranaggio Cilindrico | ||||
| 34 | 2606317045 | 8.45 | 10.31 | |
| Ingranaggio Cilindrico Z=36 | ||||
| 35 | 2606317037 | 23.75 | 28.98 | |
| Rondella di compensazione | ||||
| 36 | 2600101515 | 0.83 | 1.01 | |
| Anello di bloccaggio | ||||
| 37 | 2916650006 | 1.18 | 1.44 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 39 | 2600101671 | 1.18 | 1.44 | |
| Chiave Piana | ||||
| 40 | 2602300028 | 4.10 | 5.00 | |
| Disco Di Serraggio | ||||
| 42 | 2600190052 | 5.33 | 6.50 | |
| Palla | ||||
| 44 | 1903230010 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 45 | 2601990001 | |||
| Piastra di pressione ISC 240 completa | ||||
| 46 | 2601074003 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 52 | 2600100607 | 1.18 | 1.44 | |
| Manicotto ad ago AGC 18 | ||||
| 53 | 2600914010 | 2.24 | 2.73 | |
| Manicotto del cuscinetto | ||||
| 54 | 2600400027 | 3.31 | 4.04 | |
| Non più disponibile, nessuna sostituzione | ||||
| 56 | 2602033005 | |||
| Testa Rotante | ||||
| 57 | 2602026091 | 4.10 | 5.00 | |
| Cappuccio a cricchetto | ||||
| 58 | 2600590006 | 1.18 | 1.44 | |
| Spina di pilotaggio | ||||
| 62 | 2601335001 | 1.70 | 2.07 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 64 | 2600100618 | 0.83 | 1.01 | |
| Ponte di cuscinetto | ||||
| 66 | 2605807928 | 20.42 | 24.91 | |
| Non più disponibile, nessuna sostituzione | ||||
| 67 | 2600190057 | |||
| Rondella in feltro D 20/14 2mm | ||||
| 69 | 2600108000 | 1.18 | 1.44 | |
| Rondella a tazza | ||||
| 70 | 2600500014 | 1.18 | 1.44 | |
| Anello O | ||||
| 71 | 1900210117 | 2.71 | 3.31 | |
| Anello di bloccaggio | ||||
| 72 | 2916660008 | 1.70 | 2.07 | |
| Receptacolo | ||||
| 73 | 2600400008 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 74 | 2600222002 | |||
| Anello O | ||||
| 75 | 1900210000 | 1.18 | 1.44 | |
| Striscia di feltro | ||||
| 76 | 2601005011 | 1.70 | 2.07 | |
| Striscia di feltro | ||||
| 77 | 2601005016 | 1.18 | 1.44 | |
| Anello di ritenzione | ||||
| 81 | 2604601004 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 82 | 2603421213 | |||
| Adesivo | ||||
| 85 | 2601110842 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 86 | 2601110580 | |||
| Cavo di collegamento L=184 MM BIANCO | ||||
| 90 | 2604448001 | 1.70 | 2.07 | |
| Cavo di connessione | ||||
| 91 | 2604448147 | 0.83 | 1.01 | |
| Cavo Di Connessione L=115MM BLU | ||||
| 92 | 2604448096 | 1.18 | 1.44 | |
| Cavo di connessione | ||||
| 94 | 2604448034 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 95 | 2604448170 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 199 | 1601110265 | |||
| Maniglia ausiliaria M10 | ||||
| 753 | 1619PB4323 | 7.58 | 9.25 | |
| Dado esagonale | ||||
| 753/20 | 2915011007 | 0.83 | 1.01 | |
| Vite ad ali | ||||
| 753/30 | 1613480007 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 753/50 | 2608040014 | |||
| Vite ad ali | ||||
| 753/60 | 1613480008 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 754 | 2607000122 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 755 | 1613001005 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 780 | 2608572034 | |||
| Cavo di alimentazione | ||||
| 805 | 1607000388 | 9.53 | 11.63 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 1.94 | 2.37 | |
| Non più disponibile, nessuna sostituzione | ||||
| 813 | 2600917902 | |||
| CUSCINETTO A SFERE OSC 18 | ||||
| 814 | 2600905039 | 9.53 | 11.63 | |
| KIT DI SERVIZIO 115V | ||||
| 816/01/40 | 2604321905 | 8.45 | 10.31 | |
| Cappuccio a cricchetto | ||||
| 816/01/60 | 2601322013 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 823 | 2912401020 | 0.83 | 1.01 | |
| Albero Ingranato Z= 10/29/22 | ||||
| 849 | 2606309913 | 20.42 | 24.91 | |
| Anello di bloccaggio | ||||
| 863 | 2916080007 | 1.94 | 2.37 | |
