Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0603168703 ( CSB620IP )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

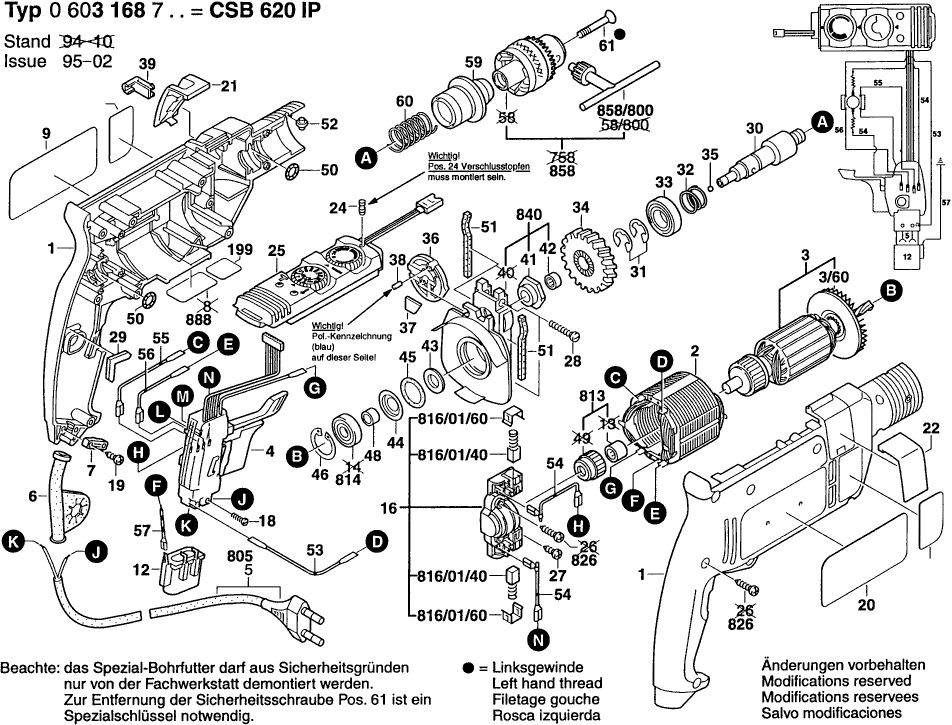

Disegno tecnico del modello Bosch 0603168703 ( CSB620IP )
Elenco parti di ricambio del modello Bosch 0603168703 ( CSB620IP )
Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
I prezzi mostrati includono l'IVA | ||||
Sezione Casing VERDE | ||||
1 | 2605104344 | 18.19 | 22.19 | |
Campo 230V | ||||
2 | 1604220254 | 18.19 | 22.19 | |
Indotto 230-240V | ||||
3 | 2604010863 | 36.85 | 44.96 | |
Ventola Sunon PMD2412PMB1-A | ||||
3/60 | 2606610029 | 1.94 | 2.37 | |
Interruttore on-off | ||||
4 | 2607200282 | 101.94 | 124.37 | |
OCCHIELLO | ||||
6 | 2600707059 | 2.24 | 2.73 | |
Morsetto del cavo | ||||
7 | 2601035001 | 1.18 | 1.44 | |
Adesivo LATO SOLE | ||||
9 | 2601118149 | 1.70 | 2.07 | |
Adesivo LATO SOLE | ||||
9 | 2601118151 | 1.70 | 2.07 | |
Non più disponibile, nessuna sostituzione | ||||
12 | 2607329114 | |||
Non più disponibile, nessuna sostituzione | ||||
16 | 2605807060 | |||
Vite a testa cilindrica | ||||
18 | 2603410001 | 1.18 | 1.44 | |
Vite per lamiera DIN 7981-ST3,9x16-C-H | ||||
19 | 2910611019 | 2.24 | 2.73 | |
Adesivo LATO OMBRA | ||||
20 | 2601118150 | 1.70 | 2.07 | |
Pezzo Inseribile LATO SOLE | ||||
21 | 2605190019 | 3.31 | 4.04 | |
Pezzo Inseribile LATO OMBRA | ||||
22 | 2605190020 | 2.24 | 2.73 | |
Tappo H03 Kiba DF700 | ||||
24 | 2603126011 | 1.18 | 1.44 | |
Unità di controllo 230V | ||||
25 | 2607230018 | 168.86 | 206.01 | |
Vite della piastra | ||||
27 | 2910611007 | 0.83 | 1.01 | |
Vite a testa cilindrica | ||||
28 | 2910021134 | 1.18 | 1.44 | |
Non più disponibile, nessuna sostituzione | ||||
29 | 2601022000 | |||
Mandrino di perforazione 1/2" | ||||
30 | 2606135045 | 10.73 | 13.09 | |
Rondella di bloccaggio 0,3 MM | ||||
31 | 2600118006 | 1.70 | 2.07 | |
Anello di bloccaggio | ||||
31 | 2600118002 | 1.18 | 1.44 | |
Anello di bloccaggio | ||||
31 | 2600118001 | 0.83 | 1.01 | |
Molla compressione | ||||
32 | 2604617000 | 1.94 | 2.37 | |
CUSCINETTO A SFERE OSC 18 | ||||
33 | 1900905122 | 7.58 | 9.25 | |
Ingranaggio cilindrico Z=37 | ||||
34 | 2606320047 | 10.73 | 13.09 | |
Palla | ||||
35 | 1903230010 | 0.83 | 1.01 | |
Disco di indicizzazione | ||||
36 | 2601990003 | 1.18 | 1.44 | |
Piastra di pressione ISC 240 completa | ||||
37 | 2601074003 | 0.83 | 1.01 | |
Magnete | ||||
38 | 2600239018 | 1.94 | 2.37 | |
Leva di Controllo | ||||
39 | 2602099006 | 1.18 | 1.44 | |
Disco Di Serraggio | ||||
41 | 2600190057 | 10.73 | 13.09 | |
Non più disponibile, nessuna sostituzione | ||||
42 | 2600917902 | |||
Rondella in feltro D 20/14 2mm | ||||
43 | 2600108000 | 1.18 | 1.44 | |
Rondella a tazza | ||||
44 | 2600500014 | 1.18 | 1.44 | |
Anello O | ||||
45 | 1900210117 | 2.71 | 3.31 | |
Anello di bloccaggio | ||||
46 | 2916660008 | 1.70 | 2.07 | |
Receptacolo | ||||
48 | 2600400008 | 1.18 | 1.44 | |
Anello O | ||||
50 | 1900210000 | 1.18 | 1.44 | |
Striscia di feltro | ||||
51 | 2601005011 | 1.70 | 2.07 | |
Eccentrico | ||||
52 | 2602210011 | 1.18 | 1.44 | |
Cavo di collegamento L=184 MM BIANCO | ||||
53 | 2604448001 | 1.70 | 2.07 | |
Cavo di connessione | ||||
54 | 2604448147 | 0.83 | 1.01 | |
Cavo Di Connessione L=115MM BLU | ||||
55 | 2604448096 | 1.18 | 1.44 | |
Cavo di connessione | ||||
56 | 2604448034 | 1.18 | 1.44 | |
Conduttore di terra | ||||
57 | 2604448103 | 0.83 | 1.01 | |
Volano | ||||
59 | 2600327006 | 7.58 | 9.25 | |
Molla di Compressione Ø 1.2 MM | ||||
60 | 2604619011 | 1.18 | 1.44 | |
Vite a svasatura M 6x33 MM FILETTATURA SINISTRA | ||||
61 | 2603421212 | 1.18 | 1.44 | |
Non più disponibile, nessuna sostituzione | ||||
199 | 1601110265 | |||
Maniglia Ausiliaria Ø43 MM NERO | ||||
753 | 1612025031 | 9.53 | 11.63 | |
Maniglia ausiliaria M10 | ||||
753 | 1619PB4323 | 7.58 | 9.25 | |
Dado esagonale | ||||
753/20 | 2915011007 | 0.83 | 1.01 | |
Vite ad ali | ||||
753/30 | 1613480007 | 1.18 | 1.44 | |
Piastra di Serraggio M6 | ||||
753/50 | 2608040014 | 2.24 | 2.73 | |
Vite ad ali | ||||
753/60 | 1613480008 | 1.18 | 1.44 | |
Non più disponibile, nessuna sostituzione | ||||
755 | 1613001005 | |||
Non più disponibile, nessuna sostituzione | ||||
756 | 2607000122 | |||
Cavo di alimentazione | ||||
805 | 1607000388 | 9.53 | 11.63 | |
Non più disponibile, nessuna sostituzione | ||||
813 | 2600917902 | |||
CUSCINETTO A SFERE OSC 18 | ||||
814 | 2600905039 | 9.53 | 11.63 | |
KIT DI SERVIZIO 115V | ||||
816/01/40 | 2604321905 | 8.45 | 10.31 | |
Cappuccio a cricchetto | ||||
816/01/60 | 2601322013 | 1.18 | 1.44 | |
Vite della piastra | ||||
826 | 2912401020 | 0.83 | 1.01 | |
Ponte di cuscinetto | ||||
840 | 2605807923 | 20.42 | 24.91 | |
Mandrino Ø1,5-13 MM,1/2 | ||||
858 | 1608571087 | 49.56 | 60.46 | |
Chiave del mandrino | ||||
858/800 | 2607950007 | 5.33 | 6.50 | |
Targhetta | ||||
888 | 160111A3H3 | 1.94 | 2.37 |
