Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0603147803 ( CSB500-E )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

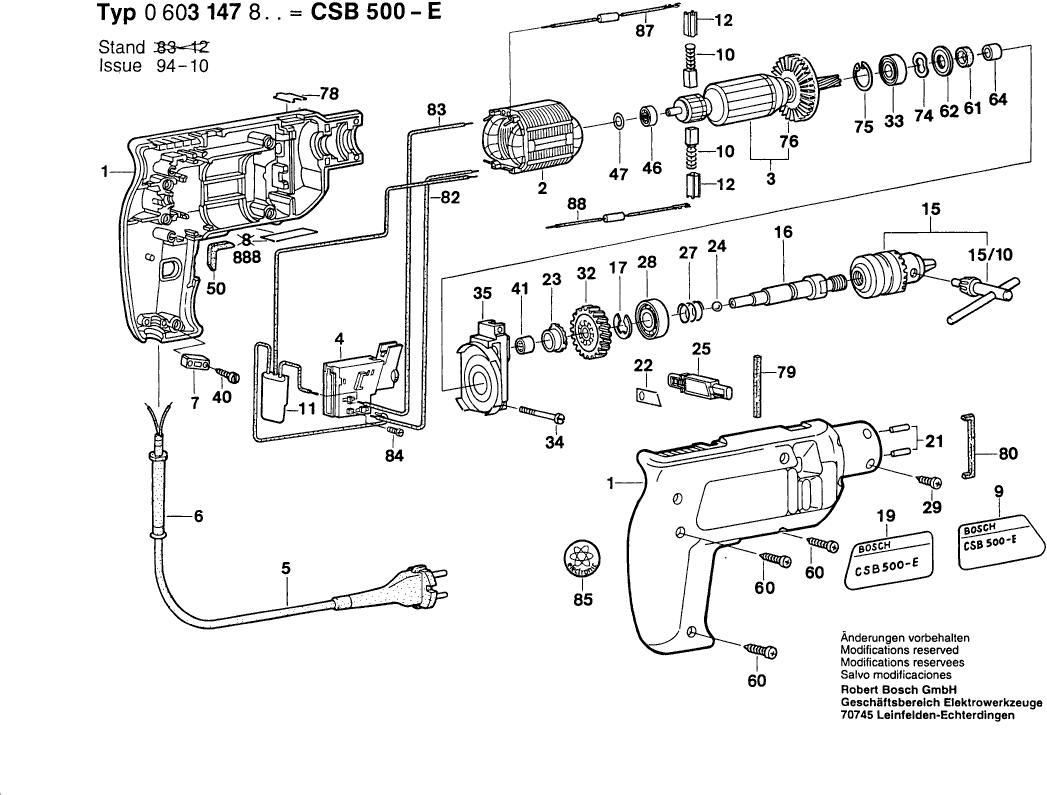

Disegno tecnico del modello Bosch 0603147803 ( CSB500-E )
Elenco parti di ricambio del modello Bosch 0603147803 ( CSB500-E )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Sezione di alloggiamento BLU | ||||
| 1 | 2605104973 | 23.75 | 28.98 | |
| Campo 230V | ||||
| 2 | 2604220411 | 18.19 | 22.19 | |
| STATORE 230V | ||||
| 3 | 2604010907 | 36.85 | 44.96 | |
| Interruttore on-off | ||||
| 4 | 2607200137 | 49.56 | 60.46 | |
| Cavo di alimentazione | ||||
| 5 | 1607000386 | 15.71 | 19.17 | |
| OCCHIELLO | ||||
| 6 | 2600707059 | 2.24 | 2.73 | |
| OCCHIELLO | ||||
| 6 | 2600707060 | 1.94 | 2.37 | |
| OCCHIELLO | ||||
| 6 | 2600707061 | 1.94 | 2.37 | |
| Morsetto del cavo | ||||
| 7 | 2601035001 | 1.18 | 1.44 | |
| Adesivo | ||||
| 9 | 2601110387 | 0.83 | 1.01 | |
| KIT DI SERVIZIO 115V | ||||
| 10 | 2604321905 | 8.45 | 10.31 | |
| Non più disponibile, nessuna sostituzione | ||||
| 11 | 2607329095 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 12 | 2604330017 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 15 | 1608571055 | |||
| Chiave del mandrino | ||||
| 15/10 | 2607950007 | 5.33 | 6.50 | |
| Mandrino per foratura 1/2"-UNF-2 | ||||
| 16 | 2606135000 | 10.73 | 13.09 | |
| Rondella di bloccaggio 0,3 MM | ||||
| 17 | 2600118006 | 1.70 | 2.07 | |
| Anello di bloccaggio | ||||
| 17 | 2600118002 | 1.18 | 1.44 | |
| Rondella di bloccaggio 1,0 MM | ||||
| 17 | 2600118003 | 0.83 | 1.01 | |
| Anello di bloccaggio | ||||
| 17 | 2600118001 | 0.83 | 1.01 | |
| Adesivo LATO SOLE | ||||
| 19 | 2601110388 | 0.83 | 1.01 | |
| Anello O | ||||
| 21 | 1900210129 | 1.94 | 2.37 | |
| Set Di Trasformazione | ||||
| 22 | 2607001039 | 1.18 | 1.44 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 23 | 2606490040 | 5.33 | 6.50 | |
| Palla | ||||
| 24 | 1903230010 | 0.83 | 1.01 | |
| Set Di Trasformazione | ||||
| 25 | 2607001039 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 27 | 2604617000 | 1.94 | 2.37 | |
| Cuscinetto a sfere in gola 6002-Z DIN 625 | ||||
| 28 | 1900905102 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 29 | 2603490018 | 0.83 | 1.01 | |
| Ingranaggio cilindrico Z=40 | ||||
| 32 | 2606320035 | 11.88 | 14.49 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 33 | 2600905021 | 6.54 | 7.98 | |
| Vite a testa cilindrica | ||||
| 34 | 2910021134 | 1.18 | 1.44 | |
| Ponte di cuscinetto | ||||
| 35 | 2605807909 | 15.71 | 19.17 | |
| Vite a testa ovale Torx 4x30 | ||||
| 40 | 2603490022 | 0.83 | 1.01 | |
| Manicotto ad ago AGC 18 | ||||
| 41 | 2600917003 | 2.24 | 2.73 | |
| Non più disponibile, nessuna sostituzione | ||||
| 46 | 2600905029 | |||
| Anello O | ||||
| 47 | 1900210012 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 50 | 2601022000 | |||
| Vite della piastra | ||||
| 60 | 2912401020 | 0.83 | 1.01 | |
| Rondella in feltro D 20/14 2mm | ||||
| 61 | 2600108002 | 1.70 | 2.07 | |
| Rondella a tazza | ||||
| 62 | 2600500002 | 1.18 | 1.44 | |
| Manicotto Di Serraggio | ||||
| 64 | 2600400011 | 1.18 | 1.44 | |
| Rondella di compensazione | ||||
| 74 | 2600150005 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 75 | 2916660008 | 1.70 | 2.07 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 76 | 2606610047 | 0.83 | 1.01 | |
| Targa di riferimento TRAPANO/TRAPANO A PERCUSSIONE | ||||
| 78 | 2601105060 | 0.83 | 1.01 | |
| Striscia Di Feltro 51 MM | ||||
| 79 | 2601005006 | 1.18 | 1.44 | |
| Striscia Di Feltro 68 MM | ||||
| 80 | 2601005007 | 0.83 | 1.01 | |
| Cavo di collegamento L=154 MM BIANCO | ||||
| 82 | 2604448000 | 1.18 | 1.44 | |
| Cavo di collegamento L=184 MM BIANCO | ||||
| 83 | 2604448001 | 1.70 | 2.07 | |
| Vite a testa cilindrica | ||||
| 84 | 2603410001 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 85 | 2601110041 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 87 | 2604465054 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 88 | 2604465054 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 654 | 2602025032 | |||
| Targhetta | ||||
| 888 | 160111A3H3 | 1.94 | 2.37 | |
