Qui troverai tutte le parti e i disegni disponibili di “Bosch 3616C00S72 (CONCORDE320F)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

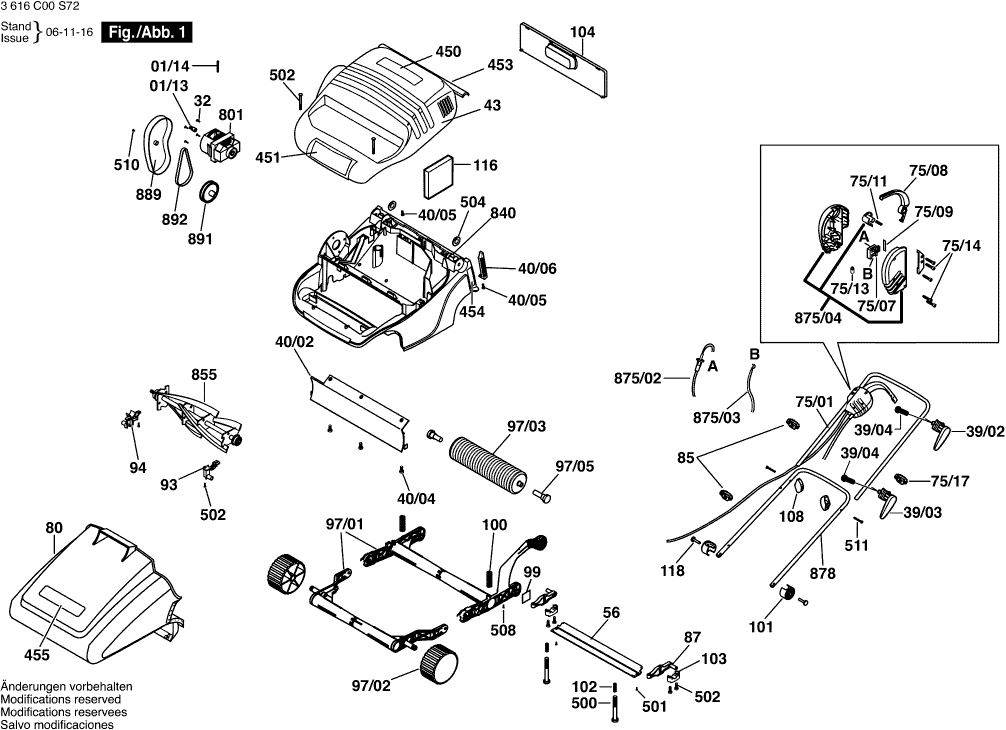

Disegni tecnici di Bosch 3616C00S72 (CONCORDE320F)
Elenco parti di Bosch 3616C00S72 (CONCORDE320F)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Non più disponibile, nessuna sostituzione | ||||
| 01/13 | F016L62280 | |||
| Perno di serraggio a spirale | ||||
| 01/14 | F016T44492 | 2.40 | 2.93 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 32 | F016L37433 | 1.00 | 1.22 | |
| Portacavo TSC 55 | ||||
| 39/02 | F016L65261 | 2.86 | 3.49 | |
| Portacavo TSC 55 | ||||
| 39/03 | F016L65262 | 2.86 | 3.49 | |
| Zelftappende Schroef | ||||
| 39/04 | F016T49429 | 1.00 | 1.22 | |
| Deflettore | ||||
| 40/02 | F016L62866 | 4.94 | 6.03 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 40/04 | F016L66420 | 2.40 | 2.93 | |
| Zelftappende Schroef | ||||
| 40/05 | F016T49429 | 1.00 | 1.22 | |
| Inserto SYS-ISC 240 | ||||
| 40/06 | F016L63327 | 2.86 | 3.49 | |
| Alloggiamento Superiore | ||||
| 43 | F016L62316 | 18.94 | 23.11 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 55/02 | F016L65939 | 1.49 | 1.82 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 55/03 | 1900905232 | 21.30 | 25.99 | |
| Lama Inferiore | ||||
| 56 | F016L63318 | 27.81 | 33.93 | |
| Maniglia TSC 55 | ||||
| 75/01 | F016L62472 | 9.67 | 11.80 | |
| Interruttore on-off | ||||
| 75/07 | F016F05717 | 13.13 | 16.02 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75/08 | F016L65676 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 75/09 | F016T49845 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 75/11 | F016T49226 | |||
| CONDENSATORE | ||||
| 75/13 | F016L36952 | 1.00 | 1.22 | |
| Zelftappende Schroef | ||||
| 75/14 | F016T49429 | 1.00 | 1.22 | |
| Morsetto di Sollievo dallo Sforzo | ||||
| 75/16 | F016L65387 | 8.35 | 10.19 | |
| MORSETTO DEL CAVO | ||||
| 75/17 | F016T56393 | 2.40 | 2.93 | |
| Cestino di raccolta | ||||
| 80 | F016L62934 | 27.81 | 33.93 | |
| Portacavo TSC 55 | ||||
| 85 | F016L11580 | 1.00 | 1.22 | |
| Porta Lama | ||||
| 87 | F016L62272 | 2.40 | 2.93 | |
| Portacuscinetto | ||||
| 93 | F016L65830 | 1.49 | 1.82 | |
| Portacuscinetto | ||||
| 94 | F016L65831 | 2.40 | 2.93 | |
| PIEZO POLARE | ||||
| 97/02 | F016L62270 | 2.40 | 2.93 | |
| RUOTA | ||||
| 97/03 | F016L62936 | 5.81 | 7.09 | |
| Asse flangia | ||||
| 97/05 | F016L63341 | 2.86 | 3.49 | |
| Maniglia TSC 55 | ||||
| 98 | F016L62292 | 3.44 | 4.20 | |
| Molla compressione | ||||
| 100 | F016L62298 | 2.08 | 2.54 | |
| Spillo | ||||
| 101 | F016L62285 | 2.40 | 2.93 | |
| Molla compressione | ||||
| 102 | F016L62284 | 1.49 | 1.82 | |
| Blocco di serraggio | ||||
| 103 | F016L62283 | 1.00 | 1.22 | |
| COPERTURA | ||||
| 104 | F016L62318 | 2.08 | 2.54 | |
| Dado ad ali | ||||
| 108 | F016L66136 | 4.18 | 5.10 | |
| Filtro dell'aria | ||||
| 116 | F016L62487 | 4.18 | 5.10 | |
| Perno Di Pivot | ||||
| 118 | F016L64240 | 1.49 | 1.82 | |
| Adesivo | ||||
| 450 | F016L64922 | 1.49 | 1.82 | |
| Adesivo | ||||
| 451 | F016L62937 | 1.00 | 1.22 | |
| Piastra di Riferimento | ||||
| 453 | F016L61033 | 1.00 | 1.22 | |
| Adesivo | ||||
| 454 | F016L63314 | 3.44 | 4.20 | |
| Adesivo | ||||
| 455 | F016L63325 | 1.00 | 1.22 | |
| Bullone | ||||
| 500 | F016L62288 | 2.08 | 2.54 | |
| VITE C M4X35 | ||||
| 501 | F016L36542 | 2.40 | 2.93 | |
| Zelftappende Schroef | ||||
| 502 | F016T49429 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 504 | F016T49100 | |||
| Vite per lamiera B4,8x107,5 MM | ||||
| 508 | F016L37433 | 1.00 | 1.22 | |
| Zelftappende Schroef | ||||
| 510 | F016T49429 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 511 | F016L65389 | |||
| MOTORE | ||||
| 801 | F016103627 | 88.83 | 108.37 | |
| Set di pezzi | ||||
| 840 | F016103635 | 47.53 | 57.99 | |
| Spindola da taglio | ||||
| 855 | F016103681 | 80.26 | 97.92 | |
| Cavo di alimentazione | ||||
| 875/02 | F016104085 | 31.42 | 38.33 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 875/03 | F016102355 | 5.81 | 7.09 | |
| Kit Di Assemblaggio | ||||
| 875/04 | F016103136 | 21.30 | 25.99 | |
| Maniglia TSC 55 | ||||
| 878 | F016102330 | 11.37 | 13.87 | |
| Copertura della Cinghia | ||||
| 889 | F016102356 | 3.44 | 4.20 | |
| Puleggia | ||||
| 891 | F016102357 | 2.86 | 3.49 | |
| Non più disponibile, nessuna sostituzione | ||||
| 892 | F016102358 | |||
| Set di pezzi | ||||
| 897/1 | F016103640 | 27.81 | 33.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 899 | F016L65384 | |||
