Qui troverai tutte le parti e i disegni disponibili di “Bosch 3600H03000 (AXT22D)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

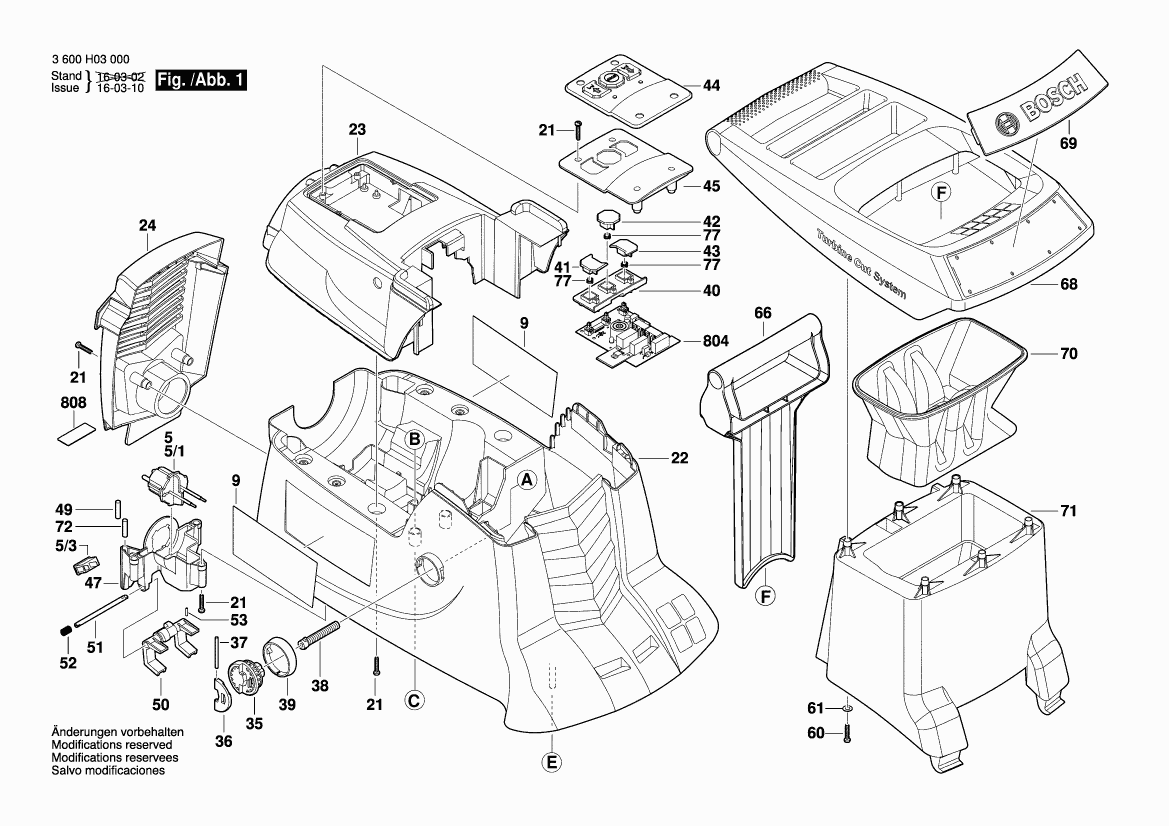

Disegni tecnici di Bosch 3600H03000 (AXT22D)
Elenco parti di Bosch 3600H03000 (AXT22D)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Piastra di supporto AGC 18 | ||||
| 2/1 | 2609003822 | 39.14 | 47.75 | |
| VITE C M4X35 | ||||
| 2/10 | 2609003830 | 1.00 | 1.22 | |
| Testa di taglio | ||||
| 2/11 | 2609003831 | 71.68 | 87.45 | |
| Anello di bloccaggio | ||||
| 2/13 | 2609004198 | 1.00 | 1.22 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 2/14 | 2609003833 | 80.26 | 97.92 | |
| Inserto SYS-ISC 240 | ||||
| 2/15 | 2609003834 | 5.81 | 7.09 | |
| Cuscinetto Flangiato | ||||
| 2/17 | 2609003836 | 13.13 | 16.02 | |
| Non più disponibile, nessuna sostituzione | ||||
| 2/19 | 2609003838 | |||
| MANICOTTO | ||||
| 2/2 | 2609003823 | 7.46 | 9.10 | |
| Cuscinetto Poroso | ||||
| 2/22 | 2609003841 | 1.49 | 1.82 | |
| Ingranaggio Planetario | ||||
| 2/23 | 2609003842 | 18.94 | 23.11 | |
| Disco | ||||
| 2/24 | 2609003843 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 2/25 | 2609003844 | |||
| Bullone | ||||
| 2/26 | 2609003845 | 1.00 | 1.22 | |
| Supporto del Cambio Planetario | ||||
| 2/27 | 2609003846 | 11.37 | 13.87 | |
| Non più disponibile, nessuna sostituzione | ||||
| 2/28 | 2609003847 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 2/29 | 2609003848 | |||
| VITE C M4X35 | ||||
| 2/3 | 2609003824 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 2/30 | 2609003849 | |||
| Anello di bloccaggio | ||||
| 2/31 | 2609003850 | 1.00 | 1.22 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 2/36 | 2609003854 | 8.35 | 10.19 | |
| Anello di bloccaggio | ||||
| 2/37 | 2609003855 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 2/38 | 2609002792 | |||
| Condensatore Motore | ||||
| 2/39 | 2609007667 | 21.30 | 25.99 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 2/4 | 2609003825 | 1.00 | 1.22 | |
| STRISCIA | ||||
| 2/40 | 2609004396 | 7.46 | 9.10 | |
| Piastra di Connessione | ||||
| 2/8 | 2609003828 | 11.37 | 13.87 | |
| STRISCIA | ||||
| 2/9 | 2609003829 | 6.73 | 8.21 | |
| Set di cavi EU | ||||
| 5 | 2609003149 | 31.42 | 38.33 | |
| Interruttore | ||||
| 5/2 | 2609003145 | 7.46 | 9.10 | |
| Interruttore a Bilanciere BLU | ||||
| 5/3 | 2609003517 | 7.46 | 9.10 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 2609003150 | 2.40 | 2.93 | |
| Vite a testa ovale Torx 4x30 | ||||
| 21 | 2603490024 | 1.49 | 1.82 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 22 | 2609002554 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 23 | 2609002555 | |||
| Parte Posteriore Della Custodia | ||||
| 24 | 2609004513 | 18.94 | 23.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 25 | 2609002557 | |||
| Molla | ||||
| 26 | 2609003144 | 1.49 | 1.82 | |
| Bullone | ||||
| 27 | 2609002795 | 2.08 | 2.54 | |
| Bullone | ||||
| 29 | 2609002791 | 6.73 | 8.21 | |
| Anello di bloccaggio | ||||
| 31 | 2916640005 | 1.00 | 1.22 | |
| PULSANTE | ||||
| 32 | 2609004515 | 2.08 | 2.54 | |
| Non più disponibile, nessuna sostituzione | ||||
| 35 | 2609002804 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 36 | 2609002805 | |||
| Bullone | ||||
| 37 | 2609002806 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 38 | 2609003539 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 39 | 2609002754 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 40 | 2609003140 | |||
| Tappo | ||||
| 41 | 2609003399 | 1.49 | 1.82 | |
| Tappo | ||||
| 42 | 2609003400 | 1.49 | 1.82 | |
| Tappo | ||||
| 43 | 2609003401 | 1.49 | 1.82 | |
| Pad di gomma GCL 2-50C | ||||
| 44 | 2609002755 | 11.37 | 13.87 | |
| Piastra di copertura | ||||
| 45 | 2609002683 | 2.40 | 2.93 | |
| Vite di grasso AW 10 3x25 | ||||
| 46 | 2603413035 | 1.00 | 1.22 | |
| Alloggiamento Presa | ||||
| 47 | 2609004519 | 3.44 | 4.20 | |
| RELAIS | ||||
| 48 | 2609005130 | 11.37 | 13.87 | |
| Spina di riferimento | ||||
| 49 | 2609003540 | 18.94 | 23.11 | |
| Asta Oscillante | ||||
| 50 | 2609004603 | 2.40 | 2.93 | |
| Bullone | ||||
| 51 | 2609002846 | 4.94 | 6.03 | |
| Molla | ||||
| 52 | 2609002847 | 1.00 | 1.22 | |
| Perno di serraggio | ||||
| 53 | 2609002793 | 1.00 | 1.22 | |
| Perno di serraggio | ||||
| 54 | 1600A020TT | 1.00 | 1.22 | |
| Telaio di Supporto | ||||
| 55 | 2609004244 | 122.80 | 149.82 | |
| Spinotto | ||||
| 56 | 2609003267 | 4.94 | 6.03 | |
| Spinotto | ||||
| 57 | 2609003268 | 5.81 | 7.09 | |
| Dado | ||||
| 58 | 2609003551 | 1.49 | 1.82 | |
| Set di ruote | ||||
| 59 | 1607000E3U | 21.30 | 25.99 | |
| PIEZO POLARE | ||||
| 59 | 2609003159 | 9.67 | 11.80 | |
| Vite a testa ovale Torx 4x30 | ||||
| 60 | 2603490027 | 1.00 | 1.22 | |
| Rondella piana | ||||
| 61 | 2916011892 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 62 | F016L64669 | |||
| Vite formante a filettatura M6x25 MM | ||||
| 63 | 2609003552 | 1.00 | 1.22 | |
| Contenitore di raccolta | ||||
| 65 | 2609006904 | 43.12 | 52.61 | |
| Spingitore | ||||
| 66 | 2609002752 | 6.73 | 8.21 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 68 | 2609002560 | |||
| Logo aziendale | ||||
| 69 | 2609002685 | 6.73 | 8.21 | |
| Non più disponibile, nessuna sostituzione | ||||
| 70 | 2609002561 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 71 | 2609002564 | |||
| Magnete | ||||
| 72 | 2609002799 | 4.18 | 5.10 | |
| Rondella dentellata DIN 6797-A-3,2 | ||||
| 76 | 2916030006 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 77 | 2609003683 | 1.49 | 1.82 | |
| Disco | ||||
| 80 | 2610386712 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 802 | 2609004911 | |||
| Assemblaggio Elettronico | ||||
| 804 | 1600A00H67 | 98.18 | 119.78 | |
| Piastra di guida | ||||
| 805 | 2609004912 | 31.42 | 38.33 | |
| VITE C M4X35 | ||||
| 807 | 2609003827 | 1.49 | 1.82 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 808 | 2609003154 | |||
| Spinotto diviso | ||||
| 816 | 2609004989 | 2.08 | 2.54 | |
| BARRA TOMMY | ||||
| 820 | 2609006273 | 39.14 | 47.75 | |
