Qui troverai tutte le parti e i disegni disponibili di “Bosch 3600H8A100 ( AVR1100 )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

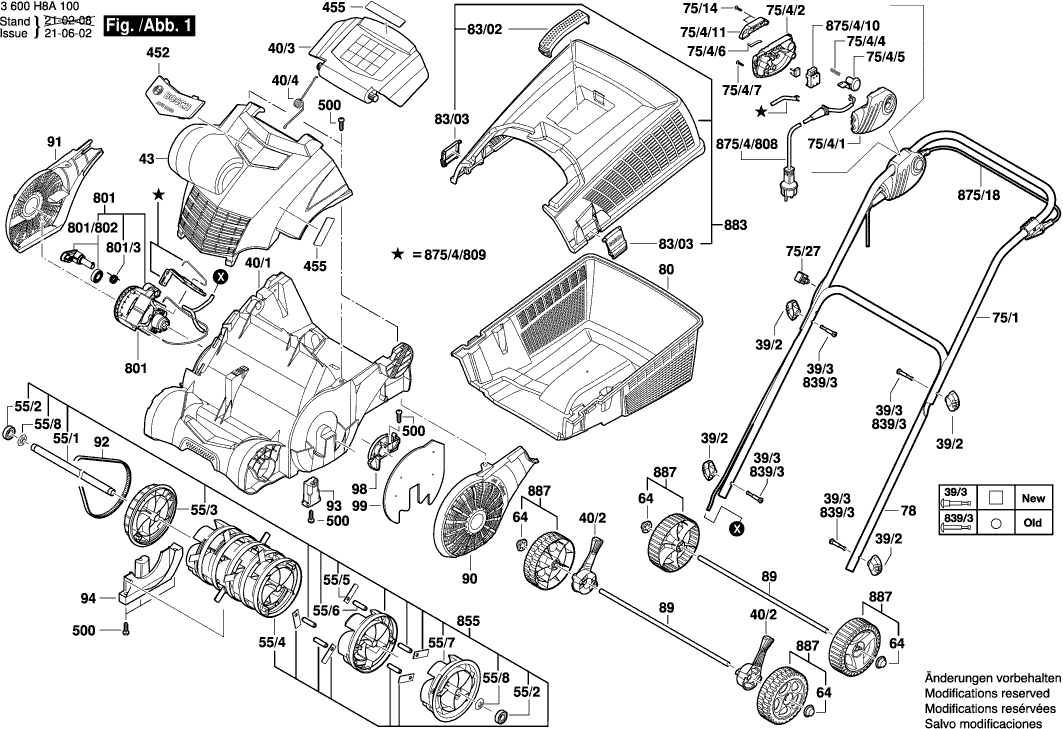

Disegni tecnici di Bosch 3600H8A100 ( AVR1100 )
Elenco parti di Bosch 3600H8A100 ( AVR1100 )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Dado ad ali | ||||
| 39/2 | F016L66136 | 3.31 | 4.04 | |
| Non più disponibile, nessuna sostituzione | ||||
| 39/3 | F016L65389 | |||
| Telaio | ||||
| 40/1 | F016L67969 | 23.75 | 28.98 | |
| Non più disponibile, nessuna sostituzione | ||||
| 40/2 | F016L66356 | |||
| Lembo Di Protezione | ||||
| 40/3 | F016L66359 | 11.88 | 14.49 | |
| Molla | ||||
| 40/4 | F016L66363 | 0.83 | 1.01 | |
| Cappuccio del motore | ||||
| 43 | F016L66357 | 12.41 | 15.14 | |
| Albero del rotore | ||||
| 55/1 | F016L66661 | 10.73 | 13.09 | |
| MANICOTTO | ||||
| 55/2 | F016L67442 | 2.71 | 3.31 | |
| Puleggia | ||||
| 55/3 | F016L66390 | 6.54 | 7.98 | |
| Non più disponibile, nessuna sostituzione | ||||
| 55/4 | F016L66386 | |||
| Taglierina ISC 240 corta fissa | ||||
| 55/5 | F016L66388 | 2.71 | 3.31 | |
| Perno di serraggio | ||||
| 55/6 | F016L66389 | 0.83 | 1.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 55/7 | F016L66387 | |||
| Scudo | ||||
| 55/8 | F016L66613 | 1.94 | 2.37 | |
| Cappuccio a cricchetto | ||||
| 64 | F016F05700 | 1.00 | 1.22 | |
| Maniglia TSC 55 | ||||
| 75/1 | F016L66351 | 18.19 | 22.19 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 75/14 | F016T49429 | 0.83 | 1.01 | |
| Morsetto del cavo | ||||
| 75/27 | F016L90575 | 0.83 | 1.01 | |
| Cassa dell'interruttore | ||||
| 75/4/1 | F016L66234 | 1.94 | 2.37 | |
| Staffa di arresto | ||||
| 75/4/11 | F016L66236 | 0.83 | 1.01 | |
| Cassa dell'interruttore | ||||
| 75/4/2 | F016L66235 | 1.94 | 2.37 | |
| Molla compressione | ||||
| 75/4/4 | F016L66240 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75/4/5 | F016L66416 | |||
| Pulsante AGC 18 | ||||
| 75/4/6 | F016F05705 | 0.83 | 1.01 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 75/4/7 | F016T49429 | 0.83 | 1.01 | |
| Maniglia inferiore | ||||
| 78 | F016L66398 | 8.45 | 10.31 | |
| Cestino di raccolta | ||||
| 80 | F016F05711 | 15.71 | 19.17 | |
| Maniglia TSC 55 | ||||
| 83/02 | F016F05683 | 0.83 | 1.01 | |
| Cattura KS 60 E | ||||
| 83/03 | F016F05680 | 0.83 | 1.01 | |
| BARRA TOMMY | ||||
| 89 | F016L66365 | 6.54 | 7.98 | |
| Non più disponibile, nessuna sostituzione | ||||
| 90 | F016L66358 | |||
| griglia ornamentale | ||||
| 91 | F016L66360 | 7.58 | 9.25 | |
| Non più disponibile, nessuna sostituzione | ||||
| 92 | F016L66343 | |||
| Staffa del cuscinetto | ||||
| 93 | F016L66376 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 94 | F016L66375 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 98 | F016L66342 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 99 | F016L66749 | |||
| Logo aziendale | ||||
| 452 | F016L66212 | 5.83 | 7.11 | |
| Adesivo | ||||
| 455 | F016L66401 | 1.94 | 2.37 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 500 | F016T49429 | 0.83 | 1.01 | |
| MOTORE | ||||
| 801 | F016104192 | 81.47 | 99.39 | |
| Molla | ||||
| 801/3 | F016L66344 | 0.83 | 1.01 | |
| Braccio di tensione | ||||
| 801/802 | F016104000 | 4.10 | 5.00 | |
| Non più disponibile, nessuna sostituzione | ||||
| 839/3 | F016L59277 | |||
| Taglierina | ||||
| 855 | F016104190 | 81.47 | 99.39 | |
| Non più disponibile, nessuna sostituzione | ||||
| 875/18 | F016103913 | |||
| Interruttore on-off | ||||
| 875/4/10 | F016F05717 | 11.88 | 14.49 | |
| Cavo di alimentazione | ||||
| 875/4/808 | F016104086 | 12.41 | 15.14 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 875/4/809 | F016105348 | 23.75 | 28.98 | |
| Parte superiore del collettore | ||||
| 883 | F016F05681 | 13.93 | 16.99 | |
| Non più disponibile, nessuna sostituzione | ||||
| 884 | F016104025 | |||
| PIEZO POLARE | ||||
| 887 | F016103908 | 5.33 | 6.50 | |
