Qui troverai tutte le parti e i disegni disponibili di “Bosch 3600H85B09 ( ARM3200 )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

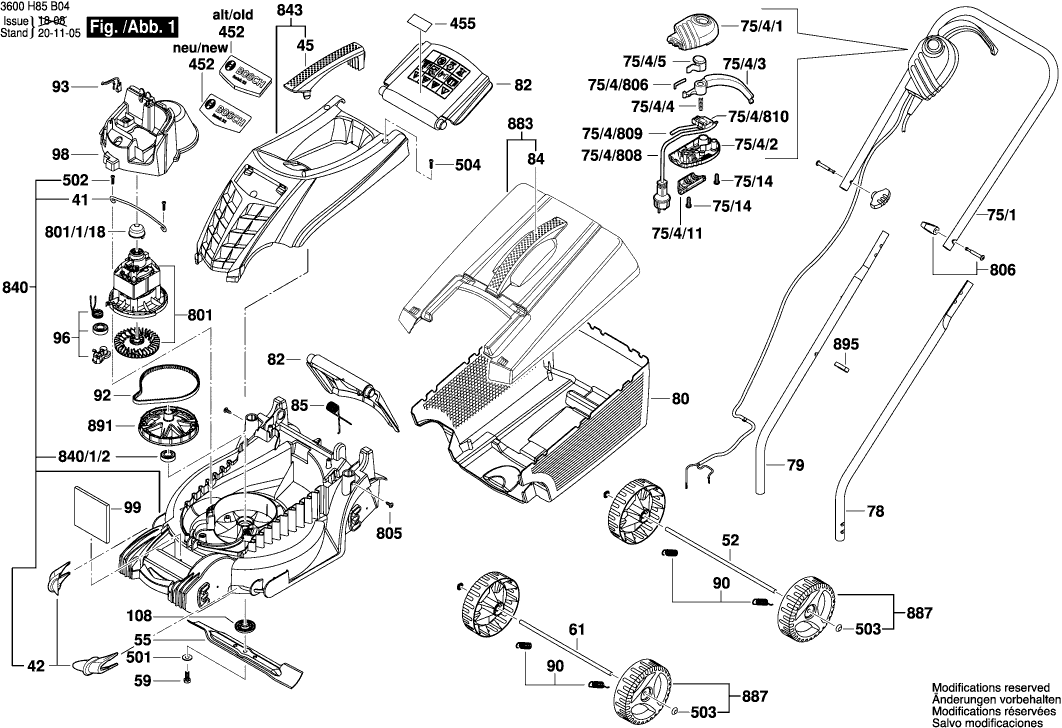

Disegni tecnici di Bosch 3600H85B09 ( ARM3200 )
Elenco parti di Bosch 3600H85B09 ( ARM3200 )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Elemento di supporto | ||||
| 41 | F016L67976 | 0.83 | 1.01 | |
| pettine | ||||
| 42 | F016L66697 | 1.18 | 1.44 | |
| Maniglia TSC 55 | ||||
| 45 | F016L66654 | 2.24 | 2.73 | |
| BARRA TOMMY | ||||
| 52 | F016L66849 | 5.83 | 7.11 | |
| Lama Taglierina | ||||
| 55 | 1600A025F8 | 10.73 | 13.09 | |
| Vite esagonale | ||||
| 59 | F016T48547 | 1.94 | 2.37 | |
| Vite esagonale | ||||
| 59 | 160343509G | 0.83 | 1.01 | |
| BARRA TOMMY | ||||
| 61 | F016L66848 | 5.83 | 7.11 | |
| Maniglia TSC 55 | ||||
| 75/1 | F016L62792 | 20.42 | 24.91 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 75/14 | F016T49429 | 0.83 | 1.01 | |
| Cassa dell'interruttore | ||||
| 75/4/1 | F016L66234 | 1.94 | 2.37 | |
| Staffa di arresto | ||||
| 75/4/11 | F016L66236 | 0.83 | 1.01 | |
| Cassa dell'interruttore | ||||
| 75/4/2 | F016L66235 | 1.94 | 2.37 | |
| Leva di posizionamento | ||||
| 75/4/3 | F016L66238 | 2.71 | 3.31 | |
| Molla compressione | ||||
| 75/4/4 | F016L66240 | 0.83 | 1.01 | |
| Pulsante AGC 18 | ||||
| 75/4/5 | F016F05705 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75/4/806 | F016L66416 | |||
| Cavo di alimentazione | ||||
| 75/4/808 | F016104086 | 12.41 | 15.14 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75/4/809 | F016104088 | |||
| Interruttore on-off | ||||
| 75/4/810 | F016F05717 | 11.88 | 14.49 | |
| Maniglia inferiore | ||||
| 78 | F016L66682 | 6.54 | 7.98 | |
| Maniglia inferiore | ||||
| 79 | F016L66655 | 6.54 | 7.98 | |
| Fondo del box del collettore | ||||
| 80 | F016L66683 | 11.88 | 14.49 | |
| Lembo Di Protezione | ||||
| 82 | F016L66686 | 3.31 | 4.04 | |
| Maniglia TSC 55 | ||||
| 84 | F016L66685 | 2.24 | 2.73 | |
| Molla di bloccaggio | ||||
| 85 | F016L66687 | 1.18 | 1.44 | |
| Molla | ||||
| 90 | F016L65773 | 1.18 | 1.44 | |
| Cinghia di trasmissione | ||||
| 92 | F016L66677 | 8.45 | 10.31 | |
| Cinghia di trasmissione | ||||
| 92 | 1600A02K8R | 7.58 | 9.25 | |
| Protettore Termico | ||||
| 93 | F016L66958 | 6.54 | 7.98 | |
| Tendicinghia | ||||
| 96 | F016L68711 | 4.70 | 5.73 | |
| Parete acustica | ||||
| 98 | F016L66688 | 4.10 | 5.00 | |
| Pesi di bilanciamento | ||||
| 99 | F016L66698 | 6.54 | 7.98 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 108 | F016L66689 | 1.18 | 1.44 | |
| Logo aziendale | ||||
| 452 | 1600A013WC | 1.94 | 2.37 | |
| Logo aziendale | ||||
| 452 | 1600A0233Z | 1.94 | 2.37 | |
| Rondella piana | ||||
| 501 | F016T40590 | 1.18 | 1.44 | |
| Vite a testa flangiata | ||||
| 502 | F016L68323 | 0.83 | 1.01 | |
| Cappuccio di sicurezza | ||||
| 503 | F016T48990 | 0.83 | 1.01 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 504 | F016T49429 | 0.83 | 1.01 | |
| MOTORE | ||||
| 801 | F016104035 | 91.56 | 111.70 | |
| Tappo | ||||
| 801/1/18 | F016L64499 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 805 | F016L36542 | 1.94 | 2.37 | |
| Set di pezzi | ||||
| 806 | F016L66155 | 1.70 | 2.07 | |
| Deck del tosaerba | ||||
| 840 | F016104246 | 26.84 | 32.74 | |
| MANICOTTO | ||||
| 840/1/2 | F016L67442 | 2.71 | 3.31 | |
| Cappuccio del motore | ||||
| 843 | F016104033 | 15.71 | 19.17 | |
| Parte superiore del collettore | ||||
| 883 | F016104032 | 18.19 | 22.19 | |
| PIEZO POLARE | ||||
| 887 | 1600A00J3Y | 5.83 | 7.11 | |
| ALBERO DI TRASMISSIONE | ||||
| 891 | 1600A02AZ3 | 12.18 | 14.86 | |
| Morsetto del cavo | ||||
| 895 | F016L66895 | 0.83 | 1.01 | |
