Qui troverai tutte le parti e i disegni disponibili di “Bosch 3602D94606 ( ANGLEEXACTION60-120 )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

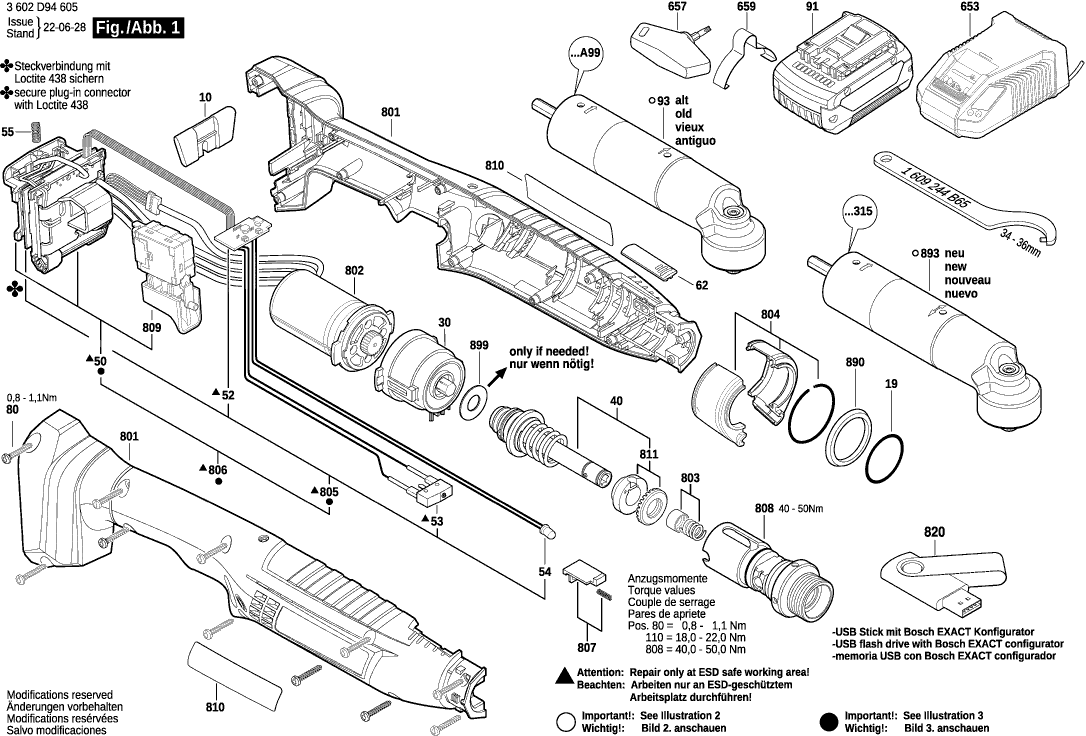

Disegni tecnici di Bosch 3602D94606 ( ANGLEEXACTION60-120 )
Elenco parti di Bosch 3602D94606 ( ANGLEEXACTION60-120 )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Scorrimento dell'interruttore | ||||
| 10 | 3601099004 | 2.24 | 2.73 | |
| Anello O | ||||
| 19 | 1900210125 | 5.83 | 7.11 | |
| Ingranaggio Planetario | ||||
| 30 | 3607030492 | 130.32 | 158.99 | |
| Kit di montaggio | ||||
| 40 | 3607031567 | 209.26 | 255.30 | |
| Non più disponibile, nessuna sostituzione | ||||
| 50 | 16072335JF | |||
| Piastra indicatore | ||||
| 52 | 1607233516 | 11.88 | 14.49 | |
| Microinterruttore | ||||
| 53 | 1607502627 | 36.85 | 44.96 | |
| Diodo Emissore Di Luce | ||||
| 54 | 1607502626 | 13.93 | 16.99 | |
| Molla compressione | ||||
| 55 | 1609280477 | 1.18 | 1.44 | |
| Spingitore | ||||
| 62 | 3601923030 | 2.24 | 2.73 | |
| Vite a testa ovale Torx 4x30 | ||||
| 80 | 2603490018 | 0.83 | 1.01 | |
| Pacchetto di batterie BBS MR 18V, 4,0Ah, 47 S | ||||
| 91 | 2607336815 | 91.56 | 111.70 | |
| Pacco Batteria | ||||
| 91 | 1607A350M0 | 91.56 | 111.70 | |
| Pacco batteria PBA 18V / 1,5 Ah W-A | ||||
| 91 | 1607A350MA | 73.72 | 89.94 | |
| Non più disponibile, nessuna sostituzione | ||||
| 93 | 3607020315 | |||
| Alloggiamento | ||||
| 93/100 | 3609202A32 | 49.56 | 60.46 | |
| ALBERO DI TRASMISSIONE | ||||
| 93/102 | 3609202A98 | 49.56 | 60.46 | |
| Custodia mandrino | ||||
| 93/139 | 3605106093 | 493.58 | 602.17 | |
| Anello di bloccaggio | ||||
| 93/140 | 2916080012 | 1.18 | 1.44 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 93/145 | 3600905015 | 12.41 | 15.14 | |
| Manicotto ad ago AGC 18 | ||||
| 93/147 | 1610910069 | 4.70 | 5.73 | |
| SPACCATURA | ||||
| 93/148 | 3608874921 | 13.93 | 16.99 | |
| Anello di bloccaggio | ||||
| 93/149 | 2916660011 | 1.18 | 1.44 | |
| Anello O | ||||
| 93/150 | 1610210116 | 1.70 | 2.07 | |
| Ingranaggio Conico | ||||
| 93/151 | 3606333079 | 233.78 | 285.21 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 93/152 | 3605700190 | 55.25 | 67.40 | |
| Palla | ||||
| 93/153 | 1903230008 | 0.83 | 1.01 | |
| Spina Cilindrica | ||||
| 93/155 | 3603100000 | 5.33 | 6.50 | |
| Manicotto ad ago AGC 18 | ||||
| 93/157 | 3608874669 | 10.73 | 13.09 | |
| Rondella di compensazione | ||||
| 93/159 | 3608874924 | 12.41 | 15.14 | |
| Rondella di compensazione | ||||
| 93/159 | 3608874923 | 11.88 | 14.49 | |
| Manicotto Guida | ||||
| 93/160 | 3600320016 | 10.73 | 13.09 | |
| Ingranaggio a Corona | ||||
| 93/161 | 3606333078 | 342.01 | 417.25 | |
| Molla compressione | ||||
| 93/162 | 1604611004 | 2.24 | 2.73 | |
| Spindola pressoria | ||||
| 93/163 | 1603124060 | 4.70 | 5.73 | |
| Anello di bloccaggio | ||||
| 93/164 | 3600118006 | 1.94 | 2.37 | |
| Supporto del Cambio Planetario | ||||
| 93/29 | 3606337221 | 148.65 | 181.35 | |
| Assemblea di aghi rotanti | ||||
| 93/32 | 3600913000 | 3.31 | 4.04 | |
| Spina Cilindrica | ||||
| 93/35 | 2917530083 | 0.83 | 1.01 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 93/36 | 3600905023 | 15.71 | 19.17 | |
| Ingranaggio Cilindrico | ||||
| 93/39 | 3606316100 | 15.71 | 19.17 | |
| ingranaggio conico | ||||
| 93/800 | 3609202B05 | 441.61 | 538.76 | |
| Caricabatterie UK | ||||
| 653 | 2607225923 | 113.29 | 138.21 | |
| Caricabatterie EU 230/14,4-18V, 30 40 S | ||||
| 653 | 2607225321 | 55.25 | 67.40 | |
| Cacciavite Torx 20 | ||||
| 657 | 3607950027 | 11.88 | 14.49 | |
| Asola di sospensione | ||||
| 659 | 3601923017 | 18.19 | 22.19 | |
| Assemblea dell'alloggiamento | ||||
| 801 | 3607031756 | 81.47 | 99.39 | |
| Gruppo motore | ||||
| 802 | 3607031827 | 342.01 | 417.25 | |
| Bussola di bloccaggio | ||||
| 803 | 3607031758 | 33.45 | 40.81 | |
| Porta-Led | ||||
| 804 | 3607031759 | 44.82 | 54.68 | |
| Modulo Elettronico | ||||
| 805 | 3607031918 | 209.26 | 255.30 | |
| Elettronica di azionamento | ||||
| 806 | 3607031919 | 388.20 | 473.60 | |
| Elemento di commutazione | ||||
| 807 | 3607031762 | 10.73 | 13.09 | |
| Flangia Angolare | ||||
| 808 | 3607031768 | 168.86 | 206.01 | |
| Interruttore | ||||
| 809 | 3607031884 | 20.42 | 24.91 | |
| Set di piastre | ||||
| 810 | 16070312CC | 26.84 | 32.74 | |
| Anello di Regolazione | ||||
| 811 | 1600A007U6 | 23.75 | 28.98 | |
| chiavetta USB | ||||
| 820 | 3607031931 | 40.61 | 49.54 | |
| Linea dell'adattatore | ||||
| 881 | 1607000CM1 | 33.45 | 40.81 | |
| Linea dell'adattatore | ||||
| 882 | 1607000CM0 | 36.85 | 44.96 | |
| Set di pezzi | ||||
| 890 | 3600106031 | 20.42 | 24.91 | |
| Set di pezzi | ||||
| 890 | 3600106032 | 18.19 | 22.19 | |
| Set di pezzi | ||||
| 890 | 3600106029 | 18.19 | 22.19 | |
| Set di pezzi | ||||
| 890 | 3600106030 | 18.19 | 22.19 | |
| Set di pezzi | ||||
| 890 | 3600106027 | 18.19 | 22.19 | |
| Set di pezzi | ||||
| 890 | 3600106028 | 15.71 | 19.17 | |
| Set di pezzi | ||||
| 890 | 3600106033 | 15.71 | 19.17 | |
| Non più disponibile, nessuna sostituzione | ||||
| 893 | 3607020315 | |||
| ALBERO DI TRASMISSIONE | ||||
| 893/1 | 1600A01L6D | 49.56 | 60.46 | |
| ALBERO DI TRASMISSIONE | ||||
| 893/1 | 3608870BU6 | 46.67 | 56.94 | |
| Assemblea di aghi rotanti | ||||
| 893/10 | 3600913000 | 3.31 | 4.04 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 893/12 | 3608870BZ0 | 12.41 | 15.14 | |
| Anello O | ||||
| 893/14 | 3600210056 | 1.18 | 1.44 | |
| Anello O | ||||
| 893/16 | 3608872968 | 0.83 | 1.01 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 893/17 | 3608870BZ1 | 12.41 | 15.14 | |
| SPACCATURA | ||||
| 893/18 | 3608874921 | 13.93 | 16.99 | |
| Manicotto ad ago AGC 18 | ||||
| 893/19 | 1610910069 | 4.70 | 5.73 | |
| Alloggiamento | ||||
| 893/2 | 3608870BU7 | 49.56 | 60.46 | |
| Palla | ||||
| 893/20 | 1903230008 | 0.83 | 1.01 | |
| Sigillo Radiale | ||||
| 893/21 | 3600283013 | 7.58 | 9.25 | |
| Manicotto Guida | ||||
| 893/22 | 3600320016 | 10.73 | 13.09 | |
| Spindola pressoria | ||||
| 893/24 | 3608879137 | 5.33 | 6.50 | |
| Rondella di compensazione | ||||
| 893/27 | 3608874924 | 12.41 | 15.14 | |
| Rondella di compensazione | ||||
| 893/29 | 3608872265 | 0.83 | 1.01 | |
| Custodia mandrino | ||||
| 893/3 | 3608870BU5 | 493.58 | 602.17 | |
| Disco di supporto | ||||
| 893/30 | 3600100094 | 13.93 | 16.99 | |
| Cuscinetto a rulli assiali NERO | ||||
| 893/31 | 3600929003 | 15.71 | 19.17 | |
| Ingranaggio Conico | ||||
| 893/4 | 3608870D11 | 233.78 | 285.21 | |
| Ingranaggio a Corona | ||||
| 893/5 | 3608870BU3 | 187.62 | 228.90 | |
| Flangia del cuscinetto HKC 55 | ||||
| 893/6 | 3608870BU4 | 55.25 | 67.40 | |
| Supporto del Cambio Planetario | ||||
| 893/7 | 3608870BV0 | 148.65 | 181.35 | |
| ingranaggio conico | ||||
| 893/80 | 3609202C20 | 441.61 | 538.76 | |
| Ingranaggio Cilindrico | ||||
| 893/9 | 3606316099 | 18.19 | 22.19 | |
| Rondella di compensazione | ||||
| 899 | 1610101621 | 1.18 | 1.44 | |
