Qui troverai tutte le parti e i disegni disponibili di “Bosch 0602492601 ( ANGLEEXACT40-280 )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

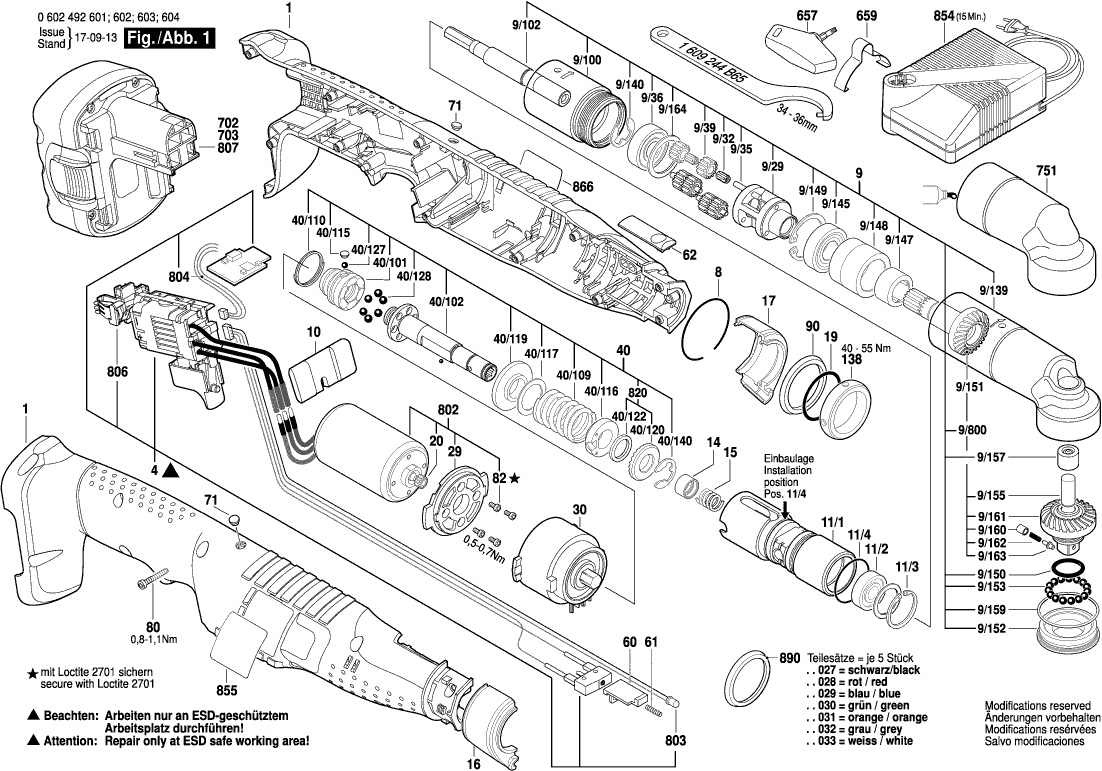

Disegni tecnici di Bosch 0602492601 ( ANGLEEXACT40-280 )
Elenco parti di Bosch 0602492601 ( ANGLEEXACT40-280 )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Sezione di alloggiamento | ||||
| 1 | 3609202A34 | 60.65 | 73.99 | |
| Assemblaggio Elettronico | ||||
| 4 | 3607200114 | 493.58 | 602.17 | |
| Anello di ritenzione | ||||
| 8 | 1614601016 | 2.24 | 2.73 | |
| Testa Angolare | ||||
| 9 | 3607020314 | 1539.88 | 1878.65 | |
| Alloggiamento | ||||
| 9/100 | 3609202A32 | 49.56 | 60.46 | |
| ALBERO DI TRASMISSIONE | ||||
| 9/102 | 3609202A36 | 44.82 | 54.68 | |
| Custodia mandrino | ||||
| 9/139 | 3605106093 | 493.58 | 602.17 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 9/145 | 3600905015 | 12.41 | 15.14 | |
| Manicotto ad ago AGC 18 | ||||
| 9/147 | 3600917020 | 11.88 | 14.49 | |
| SPACCATURA | ||||
| 9/148 | 3608874921 | 13.93 | 16.99 | |
| Anello di bloccaggio | ||||
| 9/149 | 2916660011 | 1.18 | 1.44 | |
| Anello O | ||||
| 9/150 | 1610210116 | 1.70 | 2.07 | |
| Ingranaggio Conico | ||||
| 9/151 | 3606333079 | 233.78 | 285.21 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 9/152 | 3605700190 | 55.25 | 67.40 | |
| Spina Cilindrica | ||||
| 9/155 | 3603100000 | 5.33 | 6.50 | |
| Manicotto ad ago AGC 18 | ||||
| 9/157 | 3608874669 | 10.73 | 13.09 | |
| Rondella di compensazione | ||||
| 9/159 | 3608874924 | 12.41 | 15.14 | |
| Rondella di compensazione | ||||
| 9/159 | 3608874923 | 11.88 | 14.49 | |
| Manicotto Guida | ||||
| 9/160 | 3600320016 | 10.73 | 13.09 | |
| Ingranaggio a Corona | ||||
| 9/161 | 3606333078 | 342.01 | 417.25 | |
| Molla compressione | ||||
| 9/162 | 1604611004 | 2.24 | 2.73 | |
| Spindola pressoria | ||||
| 9/163 | 1603124060 | 4.70 | 5.73 | |
| Anello di bloccaggio | ||||
| 9/164 | 3600118006 | 1.94 | 2.37 | |
| Supporto del Cambio Planetario | ||||
| 9/29 | 3606337219 | 233.78 | 285.21 | |
| Assemblea di aghi rotanti | ||||
| 9/32 | 3600913000 | 3.31 | 4.04 | |
| Spina Cilindrica | ||||
| 9/35 | 2917530083 | 0.83 | 1.01 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 9/36 | 3600905023 | 15.71 | 19.17 | |
| Ingranaggio Cilindrico | ||||
| 9/39 | 3606316099 | 18.19 | 22.19 | |
| ingranaggio conico | ||||
| 9/800 | 3609202B05 | 441.61 | 538.76 | |
| Scorrimento dell'interruttore | ||||
| 10 | 3601099003 | 2.24 | 2.73 | |
| Flangia Angolare | ||||
| 11/1 | 3609202A33 | 101.94 | 124.37 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 11/2 | 1900905029 | 15.71 | 19.17 | |
| Anello di bloccaggio | ||||
| 11/3 | 2600119000 | 1.18 | 1.44 | |
| Anello O | ||||
| 11/4 | 3600210012 | 2.24 | 2.73 | |
| MANICOTTO ESATRICO | ||||
| 14 | 3600423004 | 4.70 | 5.73 | |
| Molla compressione | ||||
| 15 | 3604611037 | 4.10 | 5.00 | |
| Porta-Led | ||||
| 16 | 3605105019 | 8.45 | 10.31 | |
| Porta-Led | ||||
| 17 | 3605105020 | 8.45 | 10.31 | |
| Anello O | ||||
| 19 | 1900210125 | 5.83 | 7.11 | |
| Rondella 8X21X1 | ||||
| 20 | 3606309061 | 44.82 | 54.68 | |
| Flangia Intermedia | ||||
| 29 | 2605719011 | 2.71 | 3.31 | |
| Ingranaggio Planetario | ||||
| 30 | 3607030472 | 60.65 | 73.99 | |
| Kit di montaggio | ||||
| 40 | 3607031567 | 209.26 | 255.30 | |
| Elemento di frizione SW22 | ||||
| 40/101 | 3606445043 | 101.94 | 124.37 | |
| ALBERO DI USCITA SA | ||||
| 40/102 | 3603124023 | 67.25 | 82.04 | |
| Molla compressione | ||||
| 40/109 | 3604619020 | 4.70 | 5.73 | |
| Anello di ritenzione | ||||
| 40/110 | 3600224053 | 1.18 | 1.44 | |
| PIASTRA DI FERMO | ||||
| 40/115 | 3601023011 | 1.94 | 2.37 | |
| Anello di Regolazione | ||||
| 40/116 | 3600134016 | 55.25 | 67.40 | |
| Rondella piana | ||||
| 40/117 | 1600101023 | 1.18 | 1.44 | |
| Disco di supporto | ||||
| 40/119 | 3600190036 | 6.54 | 7.98 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 40/120 | 3603344046 | 29.75 | 36.30 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 40/120 | 3603344047 | 20.42 | 24.91 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 40/122 | 3600101052 | 6.54 | 7.98 | |
| Palla | ||||
| 40/127 | 1903230006 | 1.70 | 2.07 | |
| Palla | ||||
| 40/128 | 1903230008 | 0.83 | 1.01 | |
| Anello di bloccaggio | ||||
| 40/140 | 2916080012 | 1.18 | 1.44 | |
| Elemento di commutazione | ||||
| 60 | 3601923022 | 4.10 | 5.00 | |
| Molla compressione | ||||
| 61 | 3604611022 | 2.71 | 3.31 | |
| Spingitore | ||||
| 62 | 3601923029 | 4.10 | 5.00 | |
| Conduttore di luce TSC 55 | ||||
| 71 | 3604460132 | 2.24 | 2.73 | |
| Vite a testa ovale Torx 4x30 | ||||
| 80 | 2603490018 | 0.83 | 1.01 | |
| Vite a testa cilindrica Torx M3x5-8.8-Z | ||||
| 82 | 2603414048 | 0.83 | 1.01 | |
| Cintura | ||||
| 90 | 3600106020 | 3.31 | 4.04 | |
| Anello Filettato | ||||
| 138 | 3603344057 | 33.45 | 40.81 | |
| Cacciavite Torx 20 | ||||
| 657 | 3607950027 | 11.88 | 14.49 | |
| Asola di sospensione | ||||
| 659 | 3601923024 | 8.45 | 10.31 | |
| Pacco Batteria | ||||
| 702 | 2607335881 | 168.86 | 206.01 | |
| Tappo protettivo | ||||
| 751 | 3609202A29 | 10.73 | 13.09 | |
| Motore a corrente continua | ||||
| 802 | 3607031632 | 233.78 | 285.21 | |
| Fascio di cavi DUO 110 | ||||
| 803 | 3609202B02 | 67.25 | 82.04 | |
| Fascio di cavi DUO 110 | ||||
| 804 | 3609202B03 | 13.93 | 16.99 | |
| Portacontatto | ||||
| 806 | 1609280416 | 7.58 | 9.25 | |
| Pacco Batteria Inseribile 14,4V,2,4Ah | ||||
| 807 | 2607335655 | 209.26 | 255.30 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 854 | 2607224435 | 113.29 | 138.21 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 854 | 2607225027 | 113.29 | 138.21 | |
| Caricabatterie veloce GB 230/7,2-24V, 30 min | ||||
| 854 | 2607225029 | 101.94 | 124.37 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 854 | 2607225031 | 101.94 | 124.37 | |
| Caricabatterie veloce USA 120/7,2-24V, 30 min | ||||
| 854 | 2607225033 | 101.94 | 124.37 | |
| Caricabatterie Veloce ROK 220/7,2-24V, 30 MIN. | ||||
| 854 | 2607225039 | 91.56 | 111.70 | |
| Targhetta | ||||
| 855 | 16070312BF | 2.71 | 3.31 | |
| Targhetta del produttore GBH 2000 | ||||
| 866 | 3601110519 | 7.58 | 9.25 | |
| Set di pezzi | ||||
| 890 | 3600106031 | 20.42 | 24.91 | |
| Set di pezzi | ||||
| 890 | 3600106032 | 18.19 | 22.19 | |
| Set di pezzi | ||||
| 890 | 3600106029 | 18.19 | 22.19 | |
| Set di pezzi | ||||
| 890 | 3600106030 | 18.19 | 22.19 | |
| Set di pezzi | ||||
| 890 | 3600106027 | 18.19 | 22.19 | |
| Set di pezzi | ||||
| 890 | 3600106028 | 15.71 | 19.17 | |
| Set di pezzi | ||||
| 890 | 3600106033 | 15.71 | 19.17 | |
