Qui troverai tutte le parti e i disegni disponibili di “Bosch 3600H34003 ( AKE40 )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

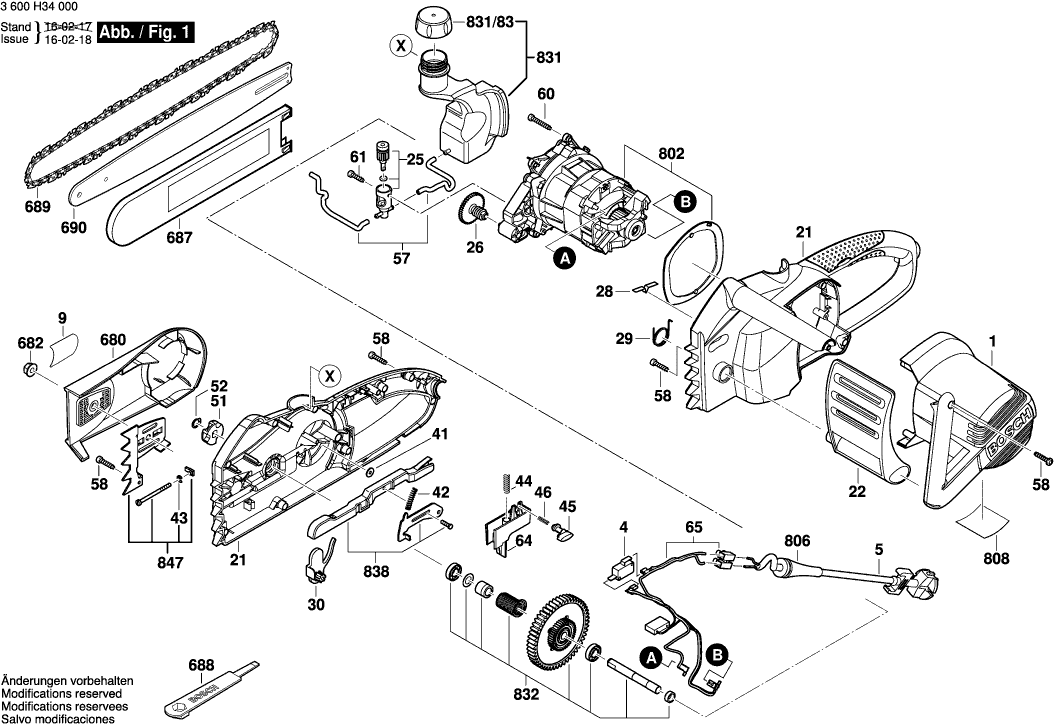

Disegni tecnici di Bosch 3600H34003 ( AKE40 )
Elenco parti di Bosch 3600H34003 ( AKE40 )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 2609001023 | 11.88 | 14.49 | |
| Interruttore | ||||
| 4 | 2609001096 | 5.83 | 7.11 | |
| Cavo di alimentazione | ||||
| 5 | 2604460183 | 6.54 | 7.98 | |
| Piastra del produttore AKE 40, 1600W | ||||
| 9 | 2609001619 | 1.70 | 2.07 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 21 | 2609001110 | 55.25 | 67.40 | |
| Piastra di Protezione | ||||
| 22 | 2609001024 | 7.58 | 9.25 | |
| Pompa dell'olio | ||||
| 25 | 1600A01A55 | 11.88 | 14.49 | |
| Coppia Conica | ||||
| 26 | 2609001043 | 6.54 | 7.98 | |
| Molla | ||||
| 28 | 2609001047 | 0.83 | 1.01 | |
| Molla di torsione TSF 55 | ||||
| 29 | 2609006397 | 1.18 | 1.44 | |
| Leva KA 65 | ||||
| 30 | 2609001032 | 1.94 | 2.37 | |
| Rondella piana | ||||
| 41 | 2916011892 | 0.83 | 1.01 | |
| Molla | ||||
| 42 | 2609001093 | 0.83 | 1.01 | |
| Anello di bloccaggio | ||||
| 43 | 2916080906 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 44 | 2609001048 | 0.83 | 1.01 | |
| Interruttore di Sicurezza | ||||
| 45 | 2609001031 | 2.24 | 2.73 | |
| Molla compressione | ||||
| 46 | 2609001090 | 0.83 | 1.01 | |
| Pignone ISO 03-1 Z11 | ||||
| 51 | 2609001036 | 5.33 | 6.50 | |
| Anello di bloccaggio | ||||
| 52 | 2916650001 | 1.94 | 2.37 | |
| Tubo | ||||
| 57 | 2609001086 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 58 | 2603490023 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 60 | 2603490024 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 61 | 2603490021 | 0.83 | 1.01 | |
| Segmento di Interruttore | ||||
| 64 | 2609001029 | 1.70 | 2.07 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 65 | 2609004394 | 5.83 | 7.11 | |
| Coperchio Protettivo | ||||
| 680 | 2609001045 | 12.41 | 15.14 | |
| Dado esagonale | ||||
| 682 | 2609001307 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 687 | 1605510329 | |||
| Cacciavite Spostato | ||||
| 688 | 2609001095 | 3.31 | 4.04 | |
| Catena da sega | ||||
| 689 | 2609007365 | 20.42 | 24.91 | |
| Guida 400 mm | ||||
| 690 | 1600A015H7 | 20.42 | 24.91 | |
| MOTORE | ||||
| 802 | 2609002728 | 73.72 | 89.94 | |
| OCCHIELLO | ||||
| 806 | 2609005766 | 2.24 | 2.73 | |
| Targhetta | ||||
| 808 | 2609002882 | 1.94 | 2.37 | |
| Riservatorio dell'olio | ||||
| 831 | 2609001599 | 13.93 | 16.99 | |
| Cappuccio RSV | ||||
| 831/83 | 2609001040 | 1.94 | 2.37 | |
| Non più disponibile, nessuna sostituzione | ||||
| 832 | 2609001100 | |||
| Collegamento | ||||
| 838 | 2609001597 | 12.41 | 15.14 | |
| Piastra di montaggio | ||||
| 847 | 1600A00318 | 5.83 | 7.11 | |
