Qui troverai tutte le parti e i disegni disponibili di “Bosch 3600H48400 (AHS650-24ST)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

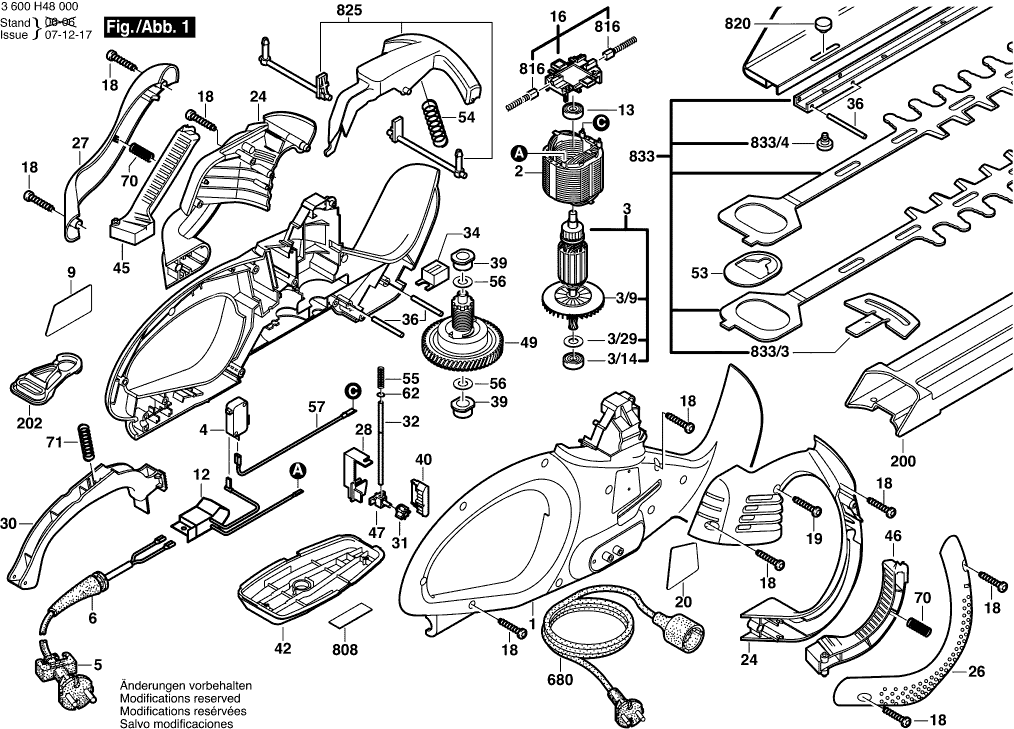

Disegni tecnici di Bosch 3600H48400 (AHS650-24ST)
Elenco parti di Bosch 3600H48400 (AHS650-24ST)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Sezione di alloggiamento | ||||
| 1 | 2609002758 | 27.81 | 33.93 | |
| Campo 230V | ||||
| 2 | 2609001193 | 16.79 | 20.48 | |
| Indotto | ||||
| 3 | 2609001194 | 39.14 | 47.75 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 3/14 | 2600905021 | 8.35 | 10.19 | |
| Non più disponibile, nessuna sostituzione | ||||
| 3/29 | 2600209003 | |||
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/9 | 2609001188 | 2.08 | 2.54 | |
| Non più disponibile, nessuna sostituzione | ||||
| 4 | 2607200446 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 5 | 2604460255 | |||
| OCCHIELLO | ||||
| 6 | 2600703017 | 2.40 | 2.93 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 2609001443 | 3.44 | 4.20 | |
| L'induttanza di soppressione interferenze | ||||
| 12 | 2609003984 | 8.35 | 10.19 | |
| Cuscinetto Flangiato | ||||
| 13 | 2605805004 | 8.35 | 10.19 | |
| Piastra della spazzola | ||||
| 16 | 1600A012AZ | 10.90 | 13.30 | |
| Vite a testa ovale Torx 4x30 | ||||
| 18 | 2603490023 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 18 | 2609001403 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490024 | 1.49 | 1.82 | |
| Piastra di Riferimento | ||||
| 20 | 2609001510 | 2.86 | 3.49 | |
| Maniglia TSC 55 | ||||
| 24 | 2609002909 | 11.37 | 13.87 | |
| Elemento di Fissaggio | ||||
| 26 | 2609005342 | 4.18 | 5.10 | |
| Elemento di Fissaggio | ||||
| 27 | 2609005343 | 5.81 | 7.09 | |
| Supporto | ||||
| 28 | 2608040167 | 4.18 | 5.10 | |
| Segmento di Interruttore | ||||
| 30 | 2609003055 | 2.86 | 3.49 | |
| Ruota D'interruttore | ||||
| 31 | 2606319105 | 1.00 | 1.22 | |
| CONNETTORE | ||||
| 32 | 2609004249 | 2.08 | 2.54 | |
| Tappo H03 Kiba DF700 | ||||
| 34 | 2600502012 | 1.00 | 1.22 | |
| Spina Cilindrica | ||||
| 36 | 2609002714 | 1.49 | 1.82 | |
| CUSCINETTO | ||||
| 39 | 2600301073 | 3.44 | 4.20 | |
| Asta del cambio | ||||
| 40 | 2608040163 | 1.49 | 1.82 | |
| Coperchio dell'ingranaggio | ||||
| 42 | 2605808086 | 8.35 | 10.19 | |
| Non più disponibile, nessuna sostituzione | ||||
| 45 | 2608001901 | |||
| Segmento di Interruttore | ||||
| 46 | 2608001902 | 11.37 | 13.87 | |
| Elemento di commutazione | ||||
| 47 | 2606314102 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 49 | 2606440028 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 53 | 2608040183 | |||
| Molla compressione | ||||
| 54 | 2604610045 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 55 | 2604610073 | |||
| Rondella di compensazione | ||||
| 56 | 2600101617 | 1.49 | 1.82 | |
| Cavo di connessione | ||||
| 57 | 2604448234 | 2.08 | 2.54 | |
| Anello di bloccaggio | ||||
| 62 | 2916080905 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 70 | 2604610090 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 71 | 2604610074 | 1.00 | 1.22 | |
| Protezione del coltello | ||||
| 200 | 2605411152 | 12.82 | 15.64 | |
| Non più disponibile, nessuna sostituzione | ||||
| 680 | F016L65235 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 808 | 2609001450 | |||
| KIT DI SERVIZIO 115V | ||||
| 816 | 2604321925 | 8.35 | 10.19 | |
| Non più disponibile, nessuna sostituzione | ||||
| 820 | 2603345021 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 825 | 2608001903 | |||
| Set di coltelli | ||||
| 833 | 2607009913 | 71.68 | 87.45 | |
| Non più disponibile, nessuna sostituzione | ||||
| 833/3 | 2601020016 | |||
| Vite formante a filettatura M6x25 MM | ||||
| 833/4 | 2603413040 | 2.08 | 2.54 | |
