Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3600H47H06 ( AHS63-26 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

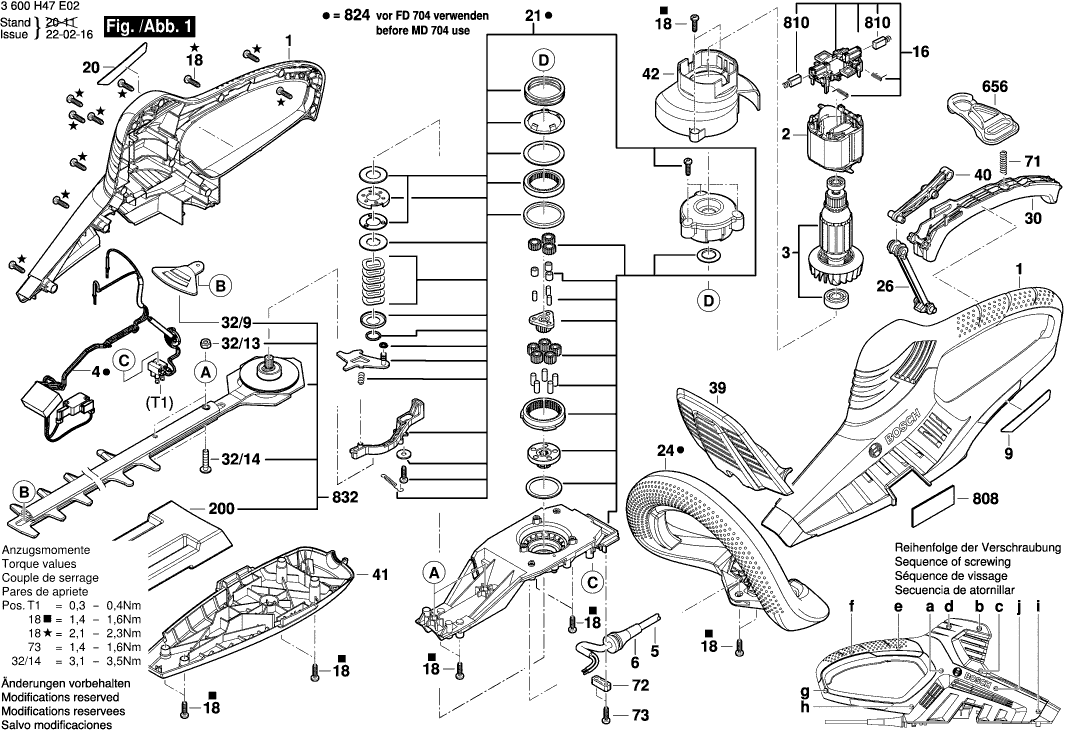

Disegno tecnico del modello Bosch 3600H47H06 ( AHS63-26 )
Elenco parti di ricambio del modello Bosch 3600H47H06 ( AHS63-26 )
Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
I prezzi mostrati includono l'IVA | ||||
Sezione di alloggiamento | ||||
1 | 2609007200 | 23.75 | 28.98 | |
Campo 230V | ||||
2 | 2609005073 | 13.93 | 16.99 | |
Indotto | ||||
3 | 2609005074 | 33.45 | 40.81 | |
Modulo Elettronico | ||||
4 | 1600A00PE1 | 20.42 | 24.91 | |
Cavo di alimentazione | ||||
5 | 2604460182 | 8.45 | 10.31 | |
OCCHIELLO | ||||
6 | 2609002019 | 1.94 | 2.37 | |
Targhetta del produttore GBH 2000 | ||||
9 | 161111C03F | 1.94 | 2.37 | |
Piastra della spazzola | ||||
16 | 1600A012AZ | 8.45 | 10.31 | |
Vite a testa ovale Torx 4x30 | ||||
18 | 2603490022 | 0.83 | 1.01 | |
Etichetta di Avvertimento | ||||
20 | 2609005882 | 0.83 | 1.01 | |
Scatola del Cambio | ||||
21 | 1600A00P4P | 60.65 | 73.99 | |
Maniglia TSC 55 | ||||
24 | 2609007139 | 26.84 | 32.74 | |
Leva KA 65 | ||||
26 | 2609007159 | 0.83 | 1.01 | |
Segmento di Interruttore | ||||
30 | 2609007413 | 1.94 | 2.37 | |
CUSCINETTO | ||||
32/13 | 160030010C | 0.83 | 1.01 | |
Vite a testa ovale Torx 4x30 | ||||
32/14 | 2609005695 | 0.83 | 1.01 | |
Protettore | ||||
32/9 | 2609005045 | 2.24 | 2.73 | |
Segmento di Protezione | ||||
39 | 2609005047 | 4.10 | 5.00 | |
Leva KA 65 | ||||
40 | 2609007234 | 0.83 | 1.01 | |
COPERTURA | ||||
41 | 2609004994 | 4.70 | 5.73 | |
Piastra di deviazione | ||||
42 | 2609004996 | 1.18 | 1.44 | |
Molla compressione | ||||
71 | 1604612015 | 1.94 | 2.37 | |
Morsetto del cavo | ||||
72 | 2601035001 | 1.18 | 1.44 | |
Protezione del coltello | ||||
200 | 2609005512 | 10.73 | 13.09 | |
Morsetto di Sollievo dallo Sforzo | ||||
656 | 3601398000 | 4.10 | 5.00 | |
Targhetta | ||||
808 | 160111A58M | 1.94 | 2.37 | |
KIT DI SERVIZIO 115V | ||||
810 | 2604321925 | 6.54 | 7.98 | |
Modulo elettronico | ||||
824 | 1607000CZ3 | 81.47 | 99.39 | |
Set di Coltelli | ||||
832 | 1600A0071P | 73.72 | 89.94 |
