Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3600H48A00 ( AHS6000PRO-T )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

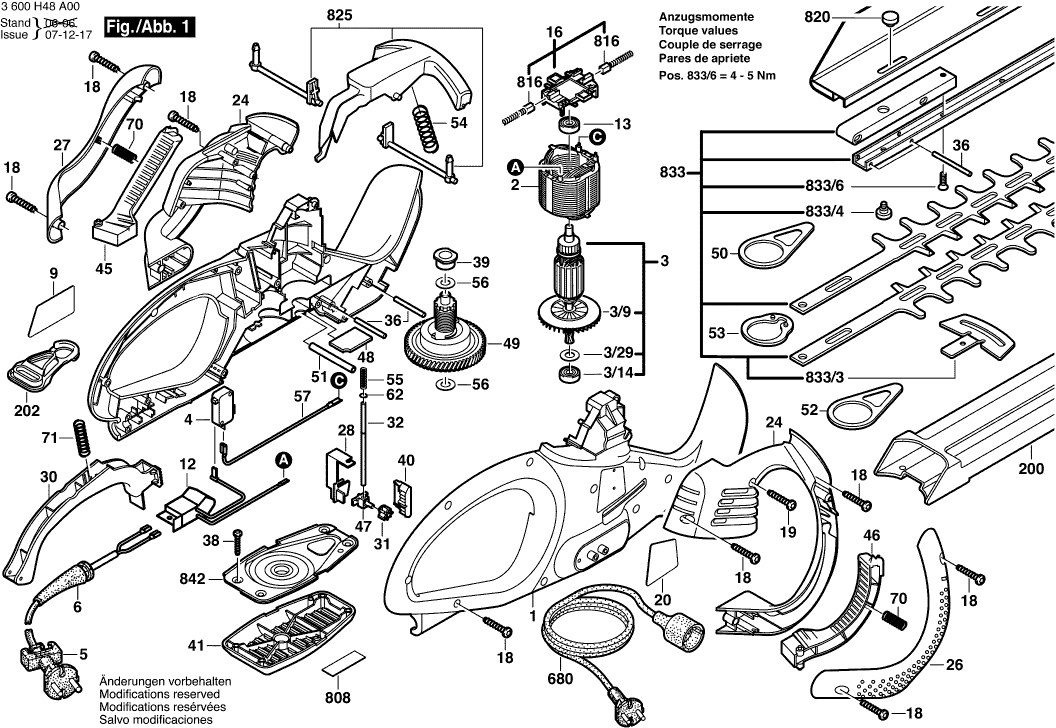

Disegno tecnico del modello Bosch 3600H48A00 ( AHS6000PRO-T )
Elenco parti di ricambio del modello Bosch 3600H48A00 ( AHS6000PRO-T )
Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
I prezzi mostrati includono l'IVA | ||||
Sezione di alloggiamento | ||||
1 | 2609002758 | 33.45 | 40.81 | |
Campo 230V | ||||
2 | 2609001193 | 13.93 | 16.99 | |
Indotto | ||||
3 | 2609001195 | 40.61 | 49.54 | |
CUSCINETTO A SFERE OSC 18 | ||||
3/14 | 2600905021 | 6.54 | 7.98 | |
Anello di spaziatura | ||||
3/29 | 2600209003 | 1.70 | 2.07 | |
Ventola Sunon PMD2412PMB1-A | ||||
3/9 | 2609001188 | 1.70 | 2.07 | |
Non più disponibile, nessuna sostituzione | ||||
4 | 2607200446 | |||
Cavo di alimentazione | ||||
5 | 2604460255 | 6.54 | 7.98 | |
OCCHIELLO | ||||
6 | 2600703017 | 1.94 | 2.37 | |
Targhetta del produttore GBH 2000 | ||||
9 | 2609001444 | 1.70 | 2.07 | |
L'induttanza di soppressione interferenze | ||||
12 | 2609003984 | 6.54 | 7.98 | |
Cuscinetto Flangiato | ||||
13 | 2605805004 | 6.54 | 7.98 | |
Piastra della spazzola | ||||
16 | 1600A012AZ | 8.45 | 10.31 | |
Vite a testa ovale Torx 4x30 | ||||
18 | 2603490023 | 0.83 | 1.01 | |
Vite a testa ovale Torx 4x30 | ||||
18 | 2609001403 | 0.83 | 1.01 | |
Vite a testa ovale Torx 4x30 | ||||
19 | 2603490024 | 1.18 | 1.44 | |
Piastra di Riferimento | ||||
20 | 2609001437 | 1.70 | 2.07 | |
Non più disponibile, nessuna sostituzione | ||||
24 | 2609002910 | |||
Elemento di Fissaggio | ||||
26 | 2609005342 | 3.31 | 4.04 | |
Elemento di Fissaggio | ||||
27 | 2609005343 | 4.70 | 5.73 | |
Supporto | ||||
28 | 2608040167 | 3.31 | 4.04 | |
Segmento di Interruttore | ||||
30 | 2609003055 | 2.24 | 2.73 | |
Ruota D'interruttore | ||||
31 | 2606319105 | 0.83 | 1.01 | |
CONNETTORE | ||||
32 | 2609004249 | 1.70 | 2.07 | |
Spina Cilindrica | ||||
36 | 2609002714 | 1.18 | 1.44 | |
Vite a testa ovale Torx 4x30 | ||||
38 | 2603490020 | 0.83 | 1.01 | |
CUSCINETTO | ||||
39 | 2600301073 | 2.71 | 3.31 | |
Asta del cambio | ||||
40 | 2608040163 | 1.18 | 1.44 | |
COPERTURA | ||||
41 | 2605808938 | 6.54 | 7.98 | |
Segmento di Interruttore | ||||
45 | 2608001901 | 9.53 | 11.63 | |
Segmento di Interruttore | ||||
46 | 2608001902 | 9.53 | 11.63 | |
Elemento di commutazione | ||||
47 | 2606314102 | 1.94 | 2.37 | |
Supporto | ||||
48 | 2608005081 | 2.71 | 3.31 | |
Fruizione | ||||
49 | 2606440026 | 49.56 | 60.46 | |
ASTA CONICA | ||||
50 | 2602001013 | 10.73 | 13.09 | |
Spina Cilindrica | ||||
51 | 2603101053 | 0.83 | 1.01 | |
ASTA CONICA | ||||
52 | 2602001012 | 9.53 | 11.63 | |
Anello di distanza AU 43 FF | ||||
53 | 2606440043 | 7.58 | 9.25 | |
Molla compressione | ||||
54 | 2604610045 | 1.18 | 1.44 | |
Non più disponibile, nessuna sostituzione | ||||
55 | 2604610073 | |||
Rondella di compensazione | ||||
56 | 2600101617 | 1.18 | 1.44 | |
Cavo di connessione | ||||
57 | 2604448234 | 1.70 | 2.07 | |
Anello di bloccaggio | ||||
62 | 2916080905 | 0.83 | 1.01 | |
Molla compressione | ||||
70 | 2604610090 | 0.83 | 1.01 | |
Molla compressione | ||||
71 | 2604610074 | 0.83 | 1.01 | |
Protezione del coltello | ||||
200 | 2605411152 | 10.73 | 13.09 | |
Cavo di estensione EU 230V, 20 M | ||||
680 | F016L65235 | 0.83 | 1.01 | |
Targhetta | ||||
808 | 2609001451 | 2.71 | 3.31 | |
KIT DI SERVIZIO 115V | ||||
816 | 2604321925 | 6.54 | 7.98 | |
Vite moletta STM 1800 | ||||
820 | 2603345021 | 1.18 | 1.44 | |
Segmento di Interruttore | ||||
825 | 2608001903 | 11.88 | 14.49 | |
Non più disponibile, nessuna sostituzione | ||||
833 | 2607009914 | |||
Protettore | ||||
833/3 | 2601020016 | 4.70 | 5.73 | |
Vite formante a filettatura M6x25 MM | ||||
833/4 | 2603413040 | 1.70 | 2.07 | |
Vite a testa ovale Torx 4x30 | ||||
833/6 | 2603421011 | 5.33 | 6.50 | |
Piastra di supporto AGC 18 | ||||
842 | 2609001601 | 6.54 | 7.98 |
