Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3600H47F01 ( AHS550-50 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

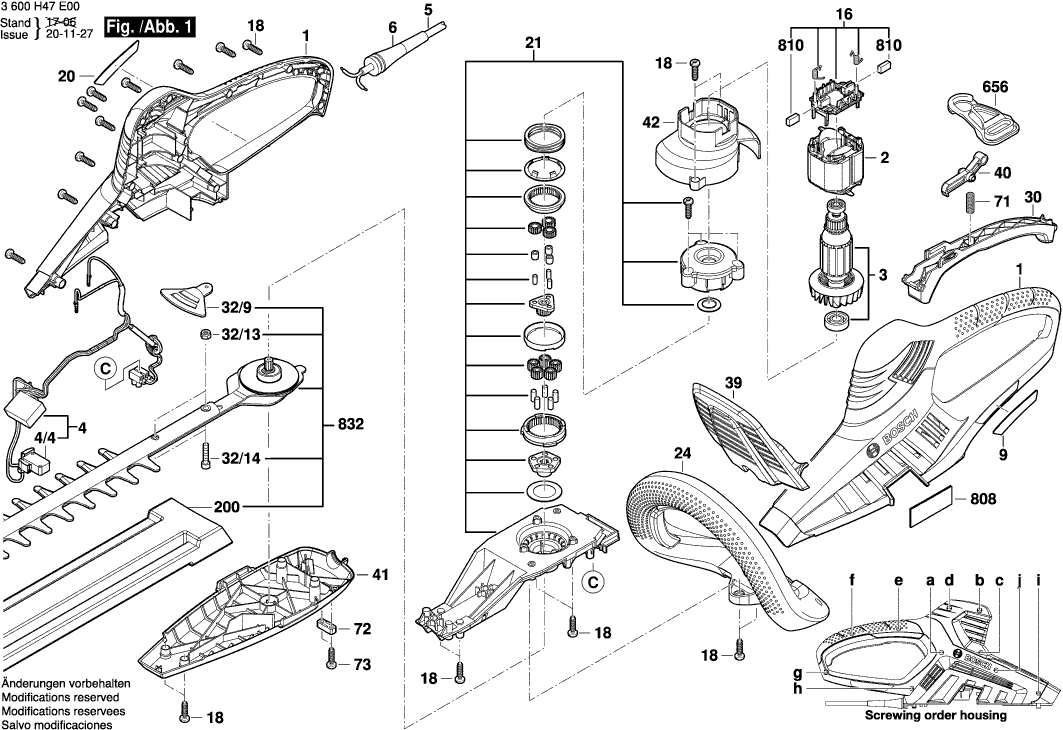

Disegno tecnico del modello Bosch 3600H47F01 ( AHS550-50 )
Elenco parti di ricambio del modello Bosch 3600H47F01 ( AHS550-50 )
Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
I prezzi mostrati includono l'IVA | ||||
Sezione di alloggiamento | ||||
1 | 2609004993 | 23.75 | 28.98 | |
Campo 230V | ||||
2 | 2609005073 | 13.93 | 16.99 | |
Indotto | ||||
3 | 2609005074 | 33.45 | 40.81 | |
Modulo Elettronico | ||||
4 | 2609005076 | 55.25 | 67.40 | |
Non più disponibile, nessuna sostituzione | ||||
4/4 | 2609006801 | |||
Cavo di alimentazione | ||||
5 | 2604460182 | 8.45 | 10.31 | |
OCCHIELLO | ||||
6 | 2600703017 | 1.94 | 2.37 | |
Targhetta del produttore GBH 2000 | ||||
9 | 2609006894 | 1.94 | 2.37 | |
PORTA-SPAZZOLA | ||||
16 | 2609005884 | 8.45 | 10.31 | |
Vite a testa ovale Torx 4x30 | ||||
18 | 2603490022 | 0.83 | 1.01 | |
Etichetta di Avvertimento | ||||
20 | 2609005882 | 0.83 | 1.01 | |
Scatola del Cambio | ||||
21 | 2609005008 | 40.61 | 49.54 | |
Rondella di compensazione | ||||
21/10 | 2609005021 | 0.83 | 1.01 | |
Rondella di compensazione | ||||
21/2 | 2609005018 | 0.83 | 1.01 | |
Supporto del Cambio Planetario | ||||
21/3 | 2609005019 | 3.12 | 3.81 | |
Bullone | ||||
21/4 | 2609005020 | 0.83 | 1.01 | |
Ingranaggio Cilindrico | ||||
21/5 | 2609005012 | 0.83 | 1.01 | |
Non più disponibile, nessuna sostituzione | ||||
21/6 | 2609005016 | |||
Non più disponibile, nessuna sostituzione | ||||
21/7 | 2609005017 | |||
CUSCINETTO A RULLINI | ||||
21/8 | 2609005318 | 1.10 | 1.34 | |
Non più disponibile, nessuna sostituzione | ||||
21/9 | 2609005011 | |||
Maniglia TSC 55 | ||||
24 | 2609005132 | 26.84 | 32.74 | |
Segmento di Interruttore | ||||
30 | 2609005006 | 1.94 | 2.37 | |
CUSCINETTO | ||||
32/13 | 160030010C | 0.83 | 1.01 | |
Vite a testa ovale Torx 4x30 | ||||
32/14 | 2609005695 | 0.83 | 1.01 | |
Protettore | ||||
32/9 | 2609005045 | 2.24 | 2.73 | |
Segmento di Protezione | ||||
39 | 2609005047 | 4.10 | 5.00 | |
Leva KA 65 | ||||
40 | 2609005007 | 0.83 | 1.01 | |
COPERTURA | ||||
41 | 2609004994 | 4.70 | 5.73 | |
Piastra di deviazione | ||||
42 | 2609004996 | 1.18 | 1.44 | |
Molla compressione | ||||
71 | 2604610028 | 1.18 | 1.44 | |
Morsetto del cavo | ||||
72 | 2601035001 | 1.18 | 1.44 | |
Vite a testa ovale Torx 4x30 | ||||
73 | 2603490022 | 0.83 | 1.01 | |
Protezione del coltello | ||||
200 | 2609005512 | 10.73 | 13.09 | |
Targhetta | ||||
808 | 160111A4CZ | 1.94 | 2.37 | |
Non più disponibile, nessuna sostituzione | ||||
810 | 1607000CE3 | |||
Lama di sega | ||||
832 | 2609005912 | 60.65 | 73.99 |
